12V 24V 36VDC 15A 500W JYQD-V7.3E3-H BLDC ไดร์เวอร์บอร์ด

ขั้นต่ำ:	1
วิธีการจ่ายเงิน:	L / C, T / T

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

ชื่อแบรนด์

หมายเลขรุ่น

JYQD-V7.3E3-H

แรงดันไฟฟ้าขณะทำงาน:

12V-36VDC

การทำงานสูงสุดในปัจจุบัน:

ระเบียบความเร็วของ PWM:

ความถี่ PWM: 1K-10KHz, 0-100% dutycycle

การควบคุมความเร็วแรงดันไฟฟ้าแบบอะนาล็อก:

เน้น:

บอร์ดประเมินไดรเวอร์มอเตอร์ bldc

JYQD-V7

JYQD V7.3E3-H

คําอธิบายสินค้า

รายละเอียดสินค้า

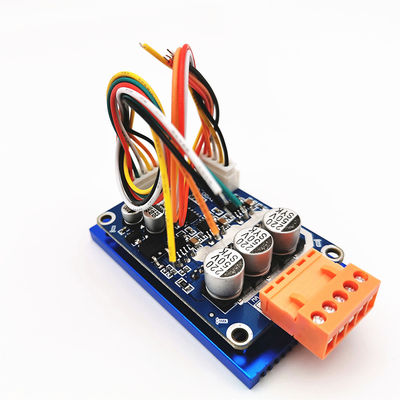

JYQD-V7.3E3-H เป็นบอร์ดขับมอเตอร์ BLDC ขนาดกะทัดรัดมาก ด้วยฮีทซิงค์ขั้วต่อสายไฟและ  ฟังก์ชั่นมาตรฐานที่จำเป็นราคาที่ดีและประสิทธิภาพที่เชื่อถือได้สามารถแข่งขันได้สำหรับการใช้งานในอุตสาหกรรมและเชิงพาณิชย์ใช้กันอย่างแพร่หลายโดยลูกค้าทั่วโลกเกือบ 8 ปี การออกแบบที่เป็นผู้ใหญ่และมั่นคงมีความสามารถสำหรับการใช้งานจำนวนมาก

เรามีการวาดแผนผังไฟล์ PCB และการสนับสนุนทางเทคนิค มีบริการปรับแต่ง!

หมายเลขรุ่น	JYQD-V7.3E3-H.
อุณหภูมิในการทำงาน	-20—85 ℃
แรงดันไฟฟ้าในการทำงาน	12V-36VDC
กระแสการทำงานสูงสุด	15 ก
กฎระเบียบความเร็ว PWM	PWM ความถี่: 1K-10KHz, 0-100% dutycycle
กฎแรงดันไฟฟ้าแบบอะนาล็อก	0-5V

แนวทางการสมัคร



ตรวจสอบว่าพารามิเตอร์แรงดันไฟฟ้าและกำลังของมอเตอร์ไม่เกินช่วงที่ระบุ2:ใช้ได้กับมอเตอร์ไฟฟ้ากระแสตรงแบบไม่มีแปรง Hall ที่มีมุมเซ็นเซอร์ Hall ที่ 120 °ลำดับสาย Hall ของผู้ผลิตบางรายไม่สอดคล้องกัน yคุณสามารถปรับลำดับบรรทัดฮอลล์ หรือมอเตอร์ 3 เฟส ลำดับตามสถานการณ์จริงเพื่อให้ได้ผลการขับขี่ที่ดีที่สุด


JYQD-V7.3E3-H เป็นบอร์ดไดรเวอร์ พร้อมฮีทซิงค์ขั้วต่อและสายไฟ สามารถขับมอเตอร์ BLDC ที่ต่ำกว่า 500W ได้ แต่ต้องการการระบายอากาศตามปกติ

ห้ามมิให้พิน "5V" บนแผงควบคุมเชื่อมต่อกับอุปกรณ์จ่ายไฟภายนอกมันเหมาะสำหรับโพเทนชิออมิเตอร์ภายนอกหรือสวิตช์สำหรับปรับความเร็วการถอยหลังและการหมุนแบบเดี่ยว

คำอธิบายของการเดินสายไฟ

1. ตรงกันข้ามพอร์ต ol5V - แรงดันไฟฟ้าขาออกภายในของบอร์ดไดรเวอร์สำหรับโพเทนชิออมิเตอร์ภายนอกหรือสวิตช์สำหรับการปรับความเร็วและการย้อนกลับ
Z / F- หมุนพอร์ตควบคุมทิศทางเชื่อมต่อระดับสูง“ 5V” หรือไม่มีการเชื่อมต่อคือทิศทางไปข้างหน้าเชื่อมต่อ 0V ระดับต่ำหรือเชื่อมต่อกับ GND เป็นทิศทางย้อนกลับ
VR- พอร์ตควบคุมความเร็วการควบคุมความเร็วเชิงเส้นของแรงดันไฟฟ้าแบบอะนาล็อก 0.1v -5V ความต้านทานอินพุตคือ 20K โอห์มเชื่อมต่อกับGND เมื่ออินพุต PWM ควบคุมความเร็ว, ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100%
EL- เปิดใช้งานการควบคุมพอร์ตเชื่อมต่อ 5V หรือไม่มีการเชื่อมต่อเพื่ออนุญาตการทำงานเชื่อมต่อ GND เพื่อห้ามการทำงาน
Singnal-เอาต์พุตสัญญาณพัลส์ความเร็ว
GND- ใช้สำหรับการควบคุมภายในของบอร์ดควบคุม
2. พอร์ตพลังงาน
MA ---- มอเตอร์เฟส A
ลบ ---- มอเตอร์เฟส B
พิธีกร---- มอเตอร์เฟสค
P- ----กระแสตรง-
P +---- DC +
3: พอร์ตเซ็นเซอร์ Hall
ฮ่า- ห้องโถงก
HB- ห้องโถงข
Hc- ห้องโถงค
GND- GND
5V- อินพุต 5V
4: หมายเหตุ
1.ใช้สายไฟที่มีฉนวนหุ้มหากบอร์ดไดรเวอร์มีระยะห่างจากมอเตอร์มากกว่า 50 ซม. มิฉะนั้นอาจนำไปสู่การขับขี่ที่ผิดปกติส่งผลต่อการใช้งานปกติ
2. ระยะพอร์ตควบคุม: 2.54 มม., ระยะพอร์ตไฟ: 3.96 มม
3. ให้ความสนใจกับฉนวนระหว่างมอสเฟตไดรเวอร์กับฮีทซิงค์หรือแผ่นติดตั้ง


ขนาดโดยรวม

ขนาดบอร์ด ปรับแต่งตามคำขอของคุณ

โปรดติดต่อเราหากคุณต้องการการสนับสนุนทางเทคนิคมีบริการ OEM, ODM!
