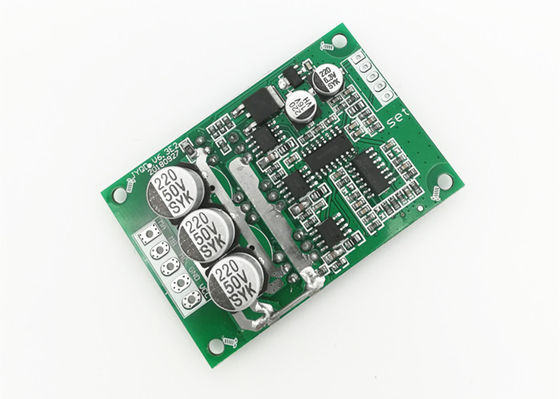

15A 24 โวลต์ควบคุมความเร็วบอร์ดควบคุม BLDC ไร้เซ็นเซอร์

15A 24 โวลต์ควบคุมความเร็วบอร์ดควบคุม BLDC ไร้เซ็นเซอร์
15A 24 Volt Sensorless BLDC Driver Board Speed Control
15A 24 โวลต์ควบคุมความเร็วบอร์ดควบคุม BLDC ไร้เซ็นเซอร์ 15A 24 โวลต์ควบคุมความเร็วบอร์ดควบคุม BLDC ไร้เซ็นเซอร์ 15A 24 โวลต์ควบคุมความเร็วบอร์ดควบคุม BLDC ไร้เซ็นเซอร์ 15A 24 โวลต์ควบคุมความเร็วบอร์ดควบคุม BLDC ไร้เซ็นเซอร์ 15A 24 โวลต์ควบคุมความเร็วบอร์ดควบคุม BLDC ไร้เซ็นเซอร์ 15A 24 โวลต์ควบคุมความเร็วบอร์ดควบคุม BLDC ไร้เซ็นเซอร์ 15A 24 โวลต์ควบคุมความเร็วบอร์ดควบคุม BLDC ไร้เซ็นเซอร์

ภาพใหญ่ :  15A 24 โวลต์ควบคุมความเร็วบอร์ดควบคุม BLDC ไร้เซ็นเซอร์

รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: JUYI
หมายเลขรุ่น: JYQD-V6.3E2
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiable
รายละเอียดการบรรจุ: PE ถุง + กล่อง
เวลาการส่งมอบ: 5-10 วัน
เงื่อนไขการชำระเงิน: T / T, L / C, Paypal
สามารถในการผลิต: 1000sets / วัน

15A 24 โวลต์ควบคุมความเร็วบอร์ดควบคุม BLDC ไร้เซ็นเซอร์

ลักษณะ
แรงดันไฟฟ้าที่ใช้งาน: 24V ทำงานปัจจุบัน: 15A
ควบคุมความเร็ว: 0-5V สัญญาณพัลส์ความเร็ว: ใช่
การป้องกัน OV / LV: ใช่ สี: เขียว
แสงสูง:

ตัวขับมอเตอร์ bldc 24 โวลต์

,

ไดรเวอร์มอเตอร์ dc แบบไม่มีแปรง 24v

,

ไดรเวอร์มอเตอร์ dc แบบไม่มีเซ็นเซอร์

รายละเอียดสินค้า

JYQD-V6.3E2 เป็นบอร์ดไดรเวอร์มอเตอร์ BLDC ขนาดกะทัดรัดมากพร้อมฟังก์ชั่นมาตรฐานที่จำเป็นราคาที่ดีและประสิทธิภาพที่เชื่อถือได้สามารถแข่งขันได้สำหรับการใช้งานในอุตสาหกรรมและเชิงพาณิชย์

ใช้กันอย่างแพร่หลายโดยลูกค้าทั่วโลกเกือบ 8 ปี การออกแบบที่เป็นผู้ใหญ่และมั่นคงมีความสามารถสำหรับการใช้งานจำนวนมาก
15A 24 โวลต์ควบคุมความเร็วบอร์ดควบคุม BLDC ไร้เซ็นเซอร์ 0
หมายเลขรุ่น
JYQD-V6.3E2
อุณหภูมิในการทำงาน
-20—85 ℃
แรงดันไฟฟ้าเข้า
12-36VDC
กระแสการทำงานสูงสุด
15 ก
กฎระเบียบความเร็ว PWM
PWM ความถี่: 1K-10KHz, 0-100% dutycycle
กฎแรงดันไฟฟ้าแบบอะนาล็อก
0-5V
15A 24 โวลต์ควบคุมความเร็วบอร์ดควบคุม BLDC ไร้เซ็นเซอร์ 1
15A 24 โวลต์ควบคุมความเร็วบอร์ดควบคุม BLDC ไร้เซ็นเซอร์ 2
15A 24 โวลต์ควบคุมความเร็วบอร์ดควบคุม BLDC ไร้เซ็นเซอร์ 3
แนวทางการสมัคร

1: ตรวจสอบว่าพารามิเตอร์แรงดันไฟฟ้าและกำลังของมอเตอร์ไม่เกินช่วงที่ระบุ

2:บอร์ดไดรเวอร์นี้ใช้สำหรับมอเตอร์เซนเซอร์ไร้แปรงถ่าน 3 เฟส แต่ไม่เหมาะกับมอเตอร์เซนเซอร์ไร้แปรงถ่าน 3 เฟสโดยตรงหากผลการขับขี่ไม่ดี (เช่นการสตาร์ทกระวนกระวายใจการถอยหลังกระแสไฟฟ้าทำงานของมอเตอร์มีขนาดใหญ่เกินไปความเร็วไม่คงที่ประสิทธิภาพต่ำและไม่สามารถเริ่มการทำงานด้วยโหลดได้) ลูกค้าสามารถปรับ ความต้านทานและความจุของแผงควบคุมตามสถานการณ์จริงเพื่อให้ได้ผลการขับขี่ที่ดีที่สุด (ติดต่อเราเพื่อขอคำแนะนำ)
  •

3:JYQD-V6.3E2 เป็นบอร์ดไดรเวอร์ที่ไม่มีตัวเรือนและฮีทซิงค์สามารถขับมอเตอร์ BLDC ที่ต่ำกว่า 100W ได้โดยไม่ต้องใช้ฮีทซิงค์ แต่ต้องการการระบายอากาศตามปกติ
4:ห้ามมิให้พิน "5V" บนแผงควบคุมเชื่อมต่อกับอุปกรณ์จ่ายไฟภายนอกมันเหมาะสำหรับโพเทนชิออมิเตอร์ภายนอกหรือสวิตช์สำหรับปรับความเร็วการถอยหลังและการหมุนแบบเดี่ยว

5: โปรดทราบว่าบอร์ดไดรเวอร์ JYQD-V6.3E2 ไม่มีการป้องกันการเชื่อมต่อแบบย้อนกลับมันจะทำให้บอร์ดไดรเวอร์เสียหายอย่างถาวรหากการเชื่อมต่อขั้วย้อนกลับ


15A 24 โวลต์ควบคุมความเร็วบอร์ดควบคุม BLDC ไร้เซ็นเซอร์ 4
15A 24 โวลต์ควบคุมความเร็วบอร์ดควบคุม BLDC ไร้เซ็นเซอร์ 5
คำอธิบายของการเดินสายไฟ

1. ตรงกันข้ามพอร์ต ol

5V - แรงดันไฟฟ้าขาออกภายในของบอร์ดไดรเวอร์สำหรับโพเทนชิออมิเตอร์ภายนอกหรือสวิตช์สำหรับการปรับความเร็วและการย้อนกลับ
Z / F -พอร์ตควบคุมทิศทางการหมุนเชื่อมต่อระดับสูง“ 5V” คือทิศทางไปข้างหน้าเชื่อมต่อกับ GND เป็นทิศทางย้อนกลับ
VR- พอร์ตควบคุมความเร็วการควบคุมความเร็วเชิงเส้นของแรงดันไฟฟ้าแบบอะนาล็อก 0.1V -5V ความต้านทานอินพุตคือ 20K โอห์มเชื่อมต่อกับGND เมื่ออินพุต PWM ควบคุมความเร็ว, ความถี่ PWM: 1K-10KHz;รอบการทำงาน 0-100%
สัญญาณ-เอาต์พุตสัญญาณพัลส์ความเร็ว
GND- ใช้สำหรับการควบคุมภายในของบอร์ดควบคุม

2. พอร์ตพลังงาน
MA ---- มอเตอร์เฟส A
ลบ ---- มอเตอร์เฟส B
พิธีกร---- มอเตอร์เฟสค


GND----กระแสตรง-

VCC---- DC +


3: หมายเหตุ
1.ใช้สายไฟที่มีฉนวนหุ้มหากบอร์ดไดรเวอร์มีระยะห่างจากมอเตอร์มากกว่า 50 ซม. มิฉะนั้นอาจนำไปสู่การขับขี่ที่ผิดปกติส่งผลต่อการใช้งานปกติ
2. ระยะพอร์ตควบคุม: 2.54 มม., ระยะพอร์ตไฟ: 3.96 มม
3. ให้ความสนใจกับฉนวนระหว่างมอสเฟตไดรเวอร์กับฮีทซิงค์หรือแผ่นติดตั้ง


ขนาดโดยรวม

ขนาดบอร์ด ปรับแต่งตามคำขอของคุณ
15A 24 โวลต์ควบคุมความเร็วบอร์ดควบคุม BLDC ไร้เซ็นเซอร์ 6


โปรดติดต่อเราหากคุณต้องการการสนับสนุนทางเทคนิค

มีบริการ OEM, ODM!
