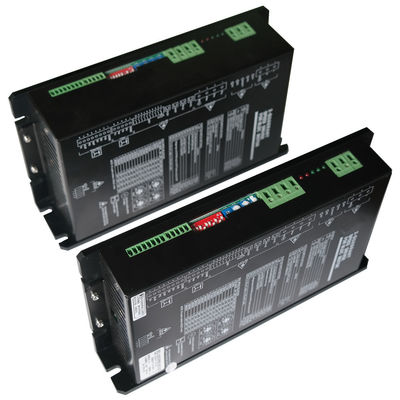

ตัวควบคุม Pwm ควบคุมความเร็วมอเตอร์แบบพลิกกลับได้ 110v

แรงดันไฟฟ้าสูง 110VAC 2-Quadrant Brushless DC motor driver with speed closed-loop or current closed-loop

คำอธิบาย:

HV Serires เป็นโปรแกรมควบคุมความเร็วอินพุต AC พร้อมพารามิเตอร์ตัวแปรและ PI close-loop ของความเร็วและกระแสการอ้างอิงสามารถเลือกแรงดันไฟฟ้าอะนาล็อก 10V หรือ 0∼100% PWMนอกจากนี้ยังสามารถเป็นความถี่ 0∼3kHzพารามิเตอร์สามารถตั้งค่าได้โดยสวิตช์ DIP และโพเทนชิโอมิเตอร์เช่นหมายเลขขั้วความเร็วสูงสุดเวลาทางลาดเวลากรองลูปและกระแสสูงสุดเป็นต้นมีการนำเสนอการป้องกันเช่นการลัดวงจรการเริ่มต้นอย่างปลอดภัยการกลับทิศทางที่ปลอดภัยเป็นต้นคะแนนโหวตคือ 110,220VACเกรดปัจจุบันทำงานคือ 8,16,24Aเกรดอุณหภูมิแวดล้อมคือ -10∼ + 45ºC, -40∼ + 65ºC.

คุณสมบัติ:

♦เทคโนโลยี Surface-mount ขนาดเล็กกระแสไฟสูง

♦ 2-Quadrant PI การควบคุมวงปิดของความเร็วด้วยความเป็นเส้นตรงที่ดี

♦การตั้งค่าพารามิเตอร์ตัวแปรสำหรับมอเตอร์ที่แตกต่างกันและใช้งานง่าย

♦ฟังก์ชั่นการควบคุมของการย้อนกลับอย่างปลอดภัยเริ่มต้นอย่างปลอดภัยเปิดใช้งานเบรคการอ้างอิงความเร็วและฟังก์ชั่นเอาต์พุตของพัลส์ความเร็ว (PG), การลัดวงจรและการป้องกันอุณหภูมิเกิน, สัญญาณเตือนแหล่งจ่ายไฟ AC หรือ DC สามารถใช้กับแรงดันไฟฟ้าได้หลากหลาย ...

♦อินพุตอ้างอิงสามชนิด: แรงดันอนาล็อก, PWM, ความถี่

♦ผู้ใช้สามารถรับความเร็วที่แม่นยำของมอเตอร์ผ่านฟังก์ชั่นเอาต์พุตของพัลส์ความเร็ว

♦เหมาะสำหรับมอเตอร์ BLDC 3 เฟสพร้อมเซ็นเซอร์ฮอลล์

♦ใช้ชิปเกรดอุตสาหกรรมพอร์ตแยกแสง

กฎการตั้งชื่อ:

    BLSD 110 01 AC - 2Q - HV - T
BLSD: ไดรเวอร์ความเร็ว BLDC

110: แรงดันไฟฟ้า AC (V)

01: กระแสสูงสุด (A)

ADC:แหล่งจ่ายไฟ AC หรือ DC

2Q: โหมดการขับขี่ 2-Quadrant

HV:HV (ไฟฟ้าแรงสูง)ชุด

T: T = -40 ~ + 65 ºC Ta ไม่มีป้ายกำกับ = -10 ~ + 45 ºC Ta

ไดร์เวอร์ความเร็ว BLDC HV ซีรี่ส์ 2Q พร้อมพารามิเตอร์คงที่:
