รายละเอียดสินค้า:
|
| แรงดันไฟฟ้า: | 110VAC | ฉันสูงสุด: | 8A |
|---|---|---|---|
| ฉันต่อ: | 4A | อำนาจ: | 600W |
| อินพุตอ้างอิง: | 0 ~ 10v / PWM / ความถี่ | ขนาด (L * W * H): | 127 * 81.5 * 39/254 * 142 * 49/254 * 142 * 68 |
| วงปิดความเร็ว: | ใช่ | ||
| แสงสูง: | วงจรขับมอเตอร์ตึก 3 เฟส,ตัวขับมอเตอร์ Bldc 3 เฟส 600W,ไอซีไดรเวอร์มอเตอร์ bldc 3 เฟส |
||

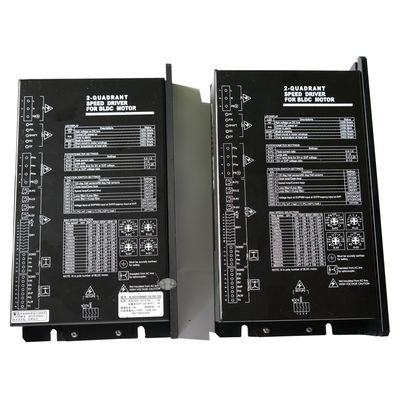

110VAC 2-Quadrant Brushless DC motor driver with speed closed-loop หรือ current closed-loop, pure hardware built circuit
กฎการตั้งชื่อ:
BLSD 220 01 AC - 2Q - HV - T
BLSD: ไดรเวอร์ความเร็ว BLDC
220: แรงดันไฟฟ้า AC (V)
01: กระแสสูงสุด (A)
ADC:แหล่งจ่ายไฟ AC หรือ DC
2Q: โหมดการขับขี่ 2-Quadrant
HV:HV (ไฟฟ้าแรงสูง)ชุด
T: T = -40 ~ + 65 ºC Ta ไม่มีป้ายกำกับ = -10 ~ + 45 ºC Ta
คำอธิบาย:
HV Serires เป็นไดรเวอร์ความเร็วอินพุต AC หรือ DC พร้อมพารามิเตอร์ตัวแปรและ PI close-loop ของความเร็วและกระแสการอ้างอิงสามารถเลือกแรงดันไฟฟ้าอะนาล็อก 10V หรือ 0∼100% PWMนอกจากนี้ยังสามารถเป็นความถี่ 0∼3kHzพารามิเตอร์สามารถตั้งค่าได้โดยสวิตช์ DIP และโพเทนชิโอมิเตอร์เช่นหมายเลขขั้วความเร็วสูงสุดเวลาทางลาดเวลากรองลูปและกระแสสูงสุดเป็นต้นมีการนำเสนอการป้องกันเช่นการลัดวงจรการเริ่มต้นอย่างปลอดภัยการกลับทิศทางที่ปลอดภัยเป็นต้นคะแนนโหวตคือ 110,220VACเกรดปัจจุบันทำงานคือ 8,16,24Aเกรดอุณหภูมิแวดล้อมคือ -10∼ + 45ºC, -40∼ + 65ºC.
คุณสมบัติ:
♦เทคโนโลยี Surface-mount ขนาดเล็กกระแสไฟสูง
♦ 2-Quadrant PI การควบคุมวงปิดของความเร็วด้วยความเป็นเส้นตรงที่ดี
♦การตั้งค่าพารามิเตอร์ตัวแปรสำหรับมอเตอร์ที่แตกต่างกันและใช้งานง่าย
♦ฟังก์ชั่นการควบคุมของการย้อนกลับอย่างปลอดภัยเริ่มต้นอย่างปลอดภัยเปิดใช้งานเบรคการอ้างอิงความเร็วและฟังก์ชั่นเอาต์พุตของพัลส์ความเร็ว (PG), การลัดวงจรและการป้องกันอุณหภูมิเกิน, สัญญาณเตือนแหล่งจ่ายไฟ AC หรือ DC สามารถใช้กับแรงดันไฟฟ้าได้หลากหลาย ...
♦อินพุตอ้างอิงสามชนิด: แรงดันอนาล็อก, PWM, ความถี่
♦ผู้ใช้สามารถรับความเร็วที่แม่นยำของมอเตอร์ผ่านฟังก์ชั่นเอาต์พุตของพัลส์ความเร็ว
♦เหมาะสำหรับมอเตอร์ BLDC 3 เฟสพร้อมเซ็นเซอร์ฮอลล์
♦ใช้ชิปเกรดอุตสาหกรรมพอร์ตแยกแสง
ไดร์เวอร์ความเร็ว BLDC HV ซีรี่ส์ 2Q พร้อมพารามิเตอร์คงที่:
| ไม่ | รุ่น | แรงดันไฟฟ้า (VDC) |
ฉันสูงสุด (ก) |
ฉันต่อ (ก) |
ปอ (W) |
ข้อมูลอ้างอิง อินพุต |
ขนาด (มม.) |
|
1 |
BLSD11001AC-2Q-HV * |
110VAC |
1 | 0.5 | 75 | PWM | ส 81.5, L127, H39 |
| 2 | BLSD22001AC-2Q-HV * |
220VAC |
1 | 0.5 | 155 | PWM | ส 81.5, L127, H39 |
| 3 | BLSD11008ADC-2Q-HV * |
110VAC หรือ 60 ~ 195VDC |
8 | 4 | 600 | 0 ~ 10V / PWM / ความถี่ | W142, L254, H49 |
| 4 | BLSD11016ADC-2Q-HV * |
110VAC หรือ 60 ~ 195VDC |
16 | 8 | 1200 | 0 ~ 10V / PWM / ความถี่ | W142, L254, H49 |
| 5 | BLSD11024ADC-2Q-HV * |
110VAC หรือ 60 ~ 195VDC |
24 | 12 | 1800 | 0 ~ 10V / PWM / ความถี่ | W142, L254, H68 |
| 6 | BLSD22008ADC-2Q-HV * |
220VAC หรือ 60 ~ 385VDC |
8 | 4 | 1200 | 0 ~ 10V / PWM / ความถี่ | W142, L254, H49 |
| 7 | BLSD22016ADC-2Q-HV * |
220VAC หรือ 60 ~ 385VDC |
16 | 8 | พ.ศ. 2400 | 0 ~ 10V / PWM / ความถี่ | W142, L254, H68 |
| 8 | BLSD22024ADC-2Q-HV * |
220VAC หรือ 60 ~ 385VDC |
24 | 12 | 3700 | 0 ~ 10V / PWM / ความถี่ | W142, L254, H68 |
