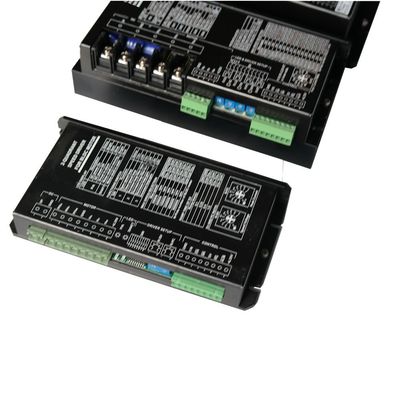

60 120 องศาฮอลล์เซนเซอร์ 720W Bldc ตัวควบคุมมอเตอร์ 3 เฟส

60 120 องศาฮอลล์เซนเซอร์ 720W Bldc ตัวควบคุมมอเตอร์ 3 เฟส
60 120 องศาฮอลล์เซนเซอร์ 720W Bldc ตัวควบคุมมอเตอร์ 3 เฟส

ภาพใหญ่ :  60 120 องศาฮอลล์เซนเซอร์ 720W Bldc ตัวควบคุมมอเตอร์ 3 เฟส

รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: OWO
ได้รับการรับรอง: CE, RoHs
หมายเลขรุ่น: BLSD4830DC-2Q-N
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1pc
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: ตามที่ได้รับการยืนยัน
เงื่อนไขการชำระเงิน: L / C, T / T, wester N Union, Paypal
สามารถในการผลิต: 3000pcs / เดือน

60 120 องศาฮอลล์เซนเซอร์ 720W Bldc ตัวควบคุมมอเตอร์ 3 เฟส

ลักษณะ
แรงดันไฟฟ้า: 48VDC อำนาจ: 720W
ขนาด (L * W * H): 162 * 82.5 * 29 60 / 120ºฮอลล์เซนเซอร์: ใช่
PI Speed ​​ควบคุมหลวม: ใช่ เอาต์พุตแจ้งเตือน: ใช่
เอาต์พุตพัลส์ความเร็ว: 24p / r @ 8 ขั้ว ออกแบบ: สร้างฮาร์ดแวร์ที่บริสุทธิ์
แสงสูง:

bldc 3 phase motor controller

,

Hall bldc motor controllers

,

sensored 3 phase bldc motor control

ตัวขับความเร็วมอเตอร์ dc brushelss 48V, ตัวควบคุมมอเตอร์ BLDC สำหรับมอเตอร์ bldc 3 เฟสพร้อมเซ็นเซอร์ฮอลล์

กฎการตั้งชื่อ:



BLSD 48 30 DC - 2Q - N - TP
BLSD: ไดรเวอร์ความเร็ว BLDC

48: แรงดันไฟฟ้า (VDC)

20: ขีด จำกัด กระแสสูงสุด (A)

DC: อินพุตไฟ DC

2Q: โหมดการขับขี่ 2-Quadrant

N: N series (ขนาดปกติและพารามิเตอร์ตัวแปร)

T: T = -40 ~ + 65 ºC Ta ไม่มีป้ายกำกับ = -10 ~ + 45 ºC Ta

P: P = อินพุตพัลส์ 0-3KHz ที่ SV ไม่มีป้ายกำกับ = 0-5V ที่ SV



คำอธิบาย:



N Serires เป็นโปรแกรมควบคุมความเร็วที่มีพารามิเตอร์ตัวแปรและ PI close-loopข้อมูลอ้างอิงสามารถเป็นแรงดันไฟฟ้าอะนาล็อก 0∼5V หรือ 0∼100% PWMนอกจากนี้ยังสามารถเป็นความถี่ 0∼3kHz ได้โดยการเพิ่มหน่วย FV บน PCBพารามิเตอร์สามารถตั้งค่าได้โดยสวิตช์ DIP และโพเทนชิโอมิเตอร์เช่นหมายเลขขั้วความเร็วสูงสุดเวลาทางลาดเวลากรองลูปและกระแสไฟสูงสุดเป็นต้นเกรดของ Votage คือ 12,24,36,48VDCเกรดปัจจุบันทำงานคือ 5,10,15Aเกรดอุณหภูมิแวดล้อมคือ -10∼ + 45ºC, -40∼ + 65ºC



คุณสมบัติ:

♦เทคโนโลยี Surface-mount และขนาดเล็ก

♦ 2-Quadrant PI close-loop ควบคุมความเร็วด้วยความเป็นเชิงเส้นที่ดี

♦การตั้งค่าพารามิเตอร์ตัวแปรสำหรับมอเตอร์ต่างๆ

♦ฟังก์ชั่นการควบคุมของ F / R, เปิดใช้งาน, เบรค, การอ้างอิงความเร็วและฟังก์ชั่นเอาท์พุทของพัลส์ความเร็ว (PG), สัญญาณเตือนป้องกันอุณหภูมิเกิน

อินพุตอ้างอิงสามชนิด: แรงดันไฟฟ้าอะนาล็อก, PWM, ความถี่

♦เหมาะสำหรับมอเตอร์กระแสตรงไร้แปรงถ่าน 3 เฟสพร้อมเซ็นเซอร์ฮอลล์

♦ใช้ชิปเกรดอุตสาหกรรม







N Series 2Q BLDC Speed ​​Driver พร้อมพารามิเตอร์คงที่:



ไม่ รุ่น สภาพแวดล้อม
อุณหภูมิ
(ºC)
แรงดันไฟฟ้า
(VDC)
จุดสูงสุด
ปัจจุบัน
ขีด จำกัด
(ก)
ต่อเนื่อง
ปัจจุบัน
(ก)
60º / 120º
ห้องโถง
เซนเซอร์

PWM
(กิโลเฮิร์ตซ์)
ความเร็ว PI
วงปิด
ควบคุม
SV
ทางลาด
เวลา
(ส)
SV
พิสัย
(V)
LV &
OV
ขีด จำกัด
ปลุก
เอาต์พุต
ความเร็ว
ชีพจร
เอาต์พุต
1 BLSD1210DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
12V
(9 ~ 15)
10 5 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / r @
8 เสา
2 BLSD1220DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
12V
(9 ~ 15)
20 10 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / r @
8 เสา
3 BLSD1230DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
12V
(9 ~ 15)
30 15 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / r @
8 เสา
4 BLSD2410DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
24 โวลต์
(17 ~ 32)
10 5 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / r @
8 เสา
5 BLSD2420DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
24 โวลต์
(17 ~ 32)
20 10 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / r @
8 เสา
6 BLSD2430DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
24 โวลต์
(17 ~ 32)
30 15 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / r @
8 เสา
7 BLSD3610DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
36V
(27 ~ 45)
10 5 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / r @
8 เสา
8 BLSD3620DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
36V
(27 ~ 45)
20 10 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / r @
8 เสา
9 BLSD3630DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
36V
(27 ~ 45)
30 15 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / r @
8 เสา
10 BLSD4810DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
48V
(37 ~ 55)
10 5 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / r @
8 เสา
11 BLSD4820DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
48V
(37 ~ 55)
20 10 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / r @
8 เสา
12 BLSD4830DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
48V
(37 ~ 55)
30 15 15

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 24p / r @
8 เสา














ข้อสังเกต:

1. เลือกกระแสไฟสูงสุดของไดรเวอร์: หากมีการแสดง Ir ของมอเตอร์ที่กำหนดไว้ในปัจจุบันดังนั้น Ip (A) ≧ 2 * Ir (A)
หากแสดงกำลังขับของมอเตอร์ Pr (W) แสดงว่า Ip (A) ≧ 4 * Pr / VrVr (V) คือแรงดันไฟฟ้าของมอเตอร์
2. ขับรถควอดแรนท์: ไดรเวอร์จะใช้เฉพาะในⅠ & Ⅲควอดแรนท์
3. อินพุตความถี่: สามารถเพิ่มโมดูลการถ่ายโอน FV ให้กับไดรเวอร์สำหรับการควบคุมความถี่ (0-3KHz / TTL) ที่พอร์ต SV
4. การทำงานของเบรค: เมื่อเปลี่ยนพอร์ต BK ไปที่ระดับต่ำมอเตอร์จะหยุดทำงานอย่างรวดเร็วโดยการลัดวงจรผ่าน MOSFET ด้านล่างต้องใช้ความเร็วมอเตอร์ขณะเบรก
ไม่เกิน Safe-Brake-Speed ​​Ns (ดูแผนภาพการเชื่อมต่อ)
5. การรบกวนจากลีด: สัญญาณฮอลล์สามารถถูกรบกวนได้โดยกระแสไฟฟ้าที่เปลี่ยนในสายนำของขดลวดเมื่อความยาวมากกว่า 500 มม.อย่าพันเข้าด้วยกันจะดีกว่าที่จะ
ใช้โอกาสในการขายที่มีการป้องกัน
6. ฉนวนกันความร้อนมอเตอร์: เซ็นเซอร์ฮอลล์ไปยังเซ็นเซอร์ขดลวด / ฮอลล์ไปยังเคสมอเตอร์ / ขดลวดไปยังเคสมอเตอร์
ความต้านทานฉนวน> 500MOhm @ 500VDC
ความเป็นฉนวน <1mA @ 500VAC / 50-60Hz / 1 นาที
