รายละเอียดสินค้า:
|
| Max Flow: | 30L / ม | หัวหน้าสูงสุด: | 10m |
|---|---|---|---|
| แรงดันไฟฟ้า: | 24V | วัสดุ: | ตัวเรือนอะลูมิเนียมอัลลอย + PPS |
| อายุการใช้งาน: | มากกว่า 20,000 ชั่วโมง | การประยุกต์ใช้งาน: | ระบบหมุนเวียนความเย็น |
| แสงสูง: | ปั๊มน้ำขนาดเล็ก 12v dc,ปั๊มน้ำไร้แปรง 12v dc,ปั๊มมอเตอร์ 12v |
||
ปั๊มน้ำไฟฟ้ารถยนต์สำหรับ HEV หรือรถยนต์ไฟฟ้า, ปั๊มน้ำหล่อเย็น, ปั๊มเสริม, ปั๊มลมเย็น

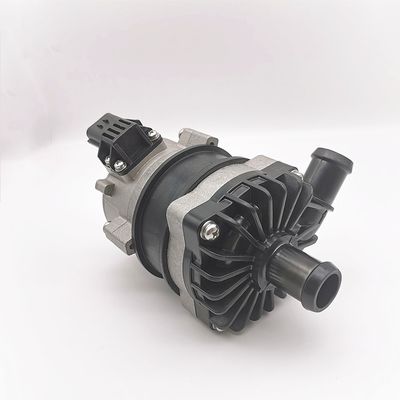

DKB80 Series ปั๊มน้ำไฟฟ้าสำหรับรถยนต์
การเพิ่ม / การไหลเวียน / ความถี่ตัวแปร / เสียงรบกวนต่ำ / ปั๊มโล่ / การควบคุม PWM / สัญญาณตอบรับ
♣การใช้งาน
นำไปใช้กับ HEV (รถยนต์ไฟฟ้าไฮบริด), EV (รถยนต์ไฟฟ้า), รถไฟ, เรือและระบบหมุนเวียนความร้อนอื่น ๆ และระบบหมุนเวียนความเย็น
♣คุณสมบัติ
♦ปั๊มหอยโข่งแบบขั้นตอนเดียว
♦การส่งแรงแม่เหล็ก (โครงสร้างปั๊มโล่)
♦มอเตอร์กระแสตรงไร้แปรงถ่านประสิทธิภาพสูงใช้พลังงานต่ำประสิทธิภาพสูงอายุการใช้งานยาวนาน
♦ด้วยอุณหภูมิในการทำงานที่หลากหลาย
♦การควบคุมความเร็วสัญญาณ PWM (ข้อเสนอแนะสัญญาณ PG เสริม)
♦ด้วยการควบคุมการไหลคงที่
♦การป้องกันกระแสไฟฟ้าย้อนกลับ
♦การป้องกันการวิ่งแห้ง
♦แรงดันไฟฟ้าเกินการป้องกันกระแสเกิน
♦เกินป้องกันอุณหภูมิเกิน
♦ชิ้นส่วนอิเล็กทรอนิกส์เกรดรถยนต์
♣คำอธิบายทางเทคนิค (ชิ้นส่วนที่สัมผัสกับของเหลว)
ตัวเรือนหัวปั๊ม: PPS + GF
ใบพัด: PPS + GF
ช่องป้องกัน: PPS + GF
แบริ่งเพลา: วัสดุคอมโพสิตคาร์บอนเรซิน + แหวนรองเซรามิกเซอร์โคเนีย
Shaft: เพลาสแตนเลสกลวง
โรเตอร์: ไนลอนฉีดบรรจุ
แหวนซีล: EPDM
♣อุปกรณ์ขับขี่ (รวมมอเตอร์)
แม่เหล็กไฟฟ้าในการขับขี่: แม่เหล็ก + ไนลอนฉีดบรรจุ
สกรูและน็อต: สแตนเลส SUS 304
มอเตอร์ขับเคลื่อน: มอเตอร์ไร้แปรงถ่าน
โครงลวดมอเตอร์: PPA + GF (สีขาว)
ตัวเรือนปั๊ม: อลูมิเนียมอัลลอยด์
ตัวยึด: สแตนเลส SUS 304
ห่วงยึด: สแตนเลส 304 ของสหรัฐฯ + แหวนยางกันชื้น
กันน้ำตามระดับ IP67 (en60529)
ตัวเชื่อมต่อ: 3 Pins หรือ 4Pins (พร้อมการตอบรับสัญญาณ PG)
เส้นผ่านศูนย์กลางหัวฉีด: 22.6 มม. (เส้นผ่าศูนย์กลางภายใน:16 มม.)
♣ข้อมูลจำเพาะของรุ่น
DKB80-12A
DKB80-24A
♣คำแนะนำในการติดตั้ง
ปั๊มรุ่น DKB80 เป็นปั๊มหอยโข่งซึ่งต้องเติมไว้ล่วงหน้า
ปั๊มที่ติดตั้งในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดจุ่มอยู่ในของเหลวเสมอหรือเติมปั๊มไว้ล่วงหน้าก่อนเปิดเครื่อง
1: ปั๊มไม่ควรทำงานแบบแห้งแม้ว่าจะสามารถทำงานแบบแห้งได้เป็นเวลา 30 วินาที (หลังจากการทำงานแบบแห้ง 30 วินาทีเครื่องจะหยุดโดยอัตโนมัติ) การทำงานแบบแห้งจะทำให้เกิดเสียงรบกวนและยังเพิ่มการขัดถูให้กับเพลาและปลอกเพลา
2: ใช้ท่อขนาดเส้นผ่านศูนย์กลางที่แนะนำเชื่อมต่อทางเข้าของปั๊มหากคุณใช้ท่อทางเข้าของปั๊มที่มีเส้นผ่านศูนย์กลางเล็กกว่าเนื่องจากแรงดันติดลบในปั๊มทำให้อากาศภายนอกเข้าสู่ปั๊มผ่านท่อได้ง่ายขึ้นจะทำให้ประสิทธิภาพของปั๊มลดลง และฟองอากาศยังสร้างความเสียหายให้กับปั๊ม
3: เมื่อมองจากทิศทางขาเข้าของปั๊มใบพัดจะหมุนตามเข็มนาฬิกา (ดูลูกศรบนพอร์ตทางออก)
4: สามารถติดตั้งปั๊มในแนวตั้งหรือแนวนอน (ดูรูปที่ 1) เมื่อติดตั้งในแนวตั้งพอร์ตเต้ารับควรจะขึ้นด้านบน
5: เพื่อหลีกเลี่ยงไม่ให้เครื่องแห้ง (อากาศติดอยู่ในใบพัด) พอร์ตทางออกของปั๊มน้ำควรอยู่ในแนวตั้งหรือที่ด้านบนของใบพัด(ดูรูปที่ 1)
6: ท่อที่เชื่อมต่อควรติดตั้งในแนวตั้ง (หรือไม่มีข้อศอกใน 20 ซม.) เพื่อให้อากาศถ่ายเทได้สะดวกไม่ควรใช้ท่อทางออกน้อยกว่า 90 องศา
ข้อศอก (ดูรูปที่ 2)
7: อย่าใช้น้ำทะเลหรือมลภาวะหนักอื่น ๆ ที่มีของเหลวปนเปื้อนขนาดใหญ่เป็นสื่อของเหลว
♣อุณหภูมิ พารามิเตอร์
อุณหภูมิของเหลวปานกลาง: -40 ℃ถึง + 120 ℃ (-40 ° F ถึง + 248 ° F)
อุณหภูมิแวดล้อมในการทำงาน: -40 ℃ถึง + 100 ℃ (-40 ° F ถึง + 212 ° F)
อุณหภูมิในการจัดเก็บ: -40 ℃ถึง + 70 ℃ (-40 ° F ถึง + 158 ° F)
(สูงถึง 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)
♣ความดันของระบบ
-0.2 ถึง 2.5 บาร์ (100 ℃ (212 ° F)
อายุการใช้งานมากกว่า 20,000 ชั่วโมงขึ้นอยู่กับแรงดันไฟฟ้าที่กำหนดและอุณหภูมิแวดล้อม 36 ℃ (86 ° F)
♣ช่วงแรงดันไฟฟ้า
จัดอันดับปั๊มน้ำ 12V ช่วงที่ใช้งานได้ 9V - 16V
จัดอันดับปั๊มน้ำ 24V ช่วงที่ใช้งานได้ 18V - 30V
แม้ว่ามอเตอร์จะสามารถใช้งานได้ในช่วงแรงดันและอุณหภูมิที่หลากหลาย แต่แรงดันและอุณหภูมิที่มากเกินไปหรือต่ำเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ปั๊มจะไม่สามารถสัมผัสกับรังสีความร้อนโดยรอบได้
ของเหลวปานกลาง: น้ำบริสุทธิ์ส่วนผสมของเหลว (น้ำที่มีไกลคอลต่ำกว่า 60%)
♣พารามิเตอร์ทางไฟฟ้า
| แรงดันใช้งาน (VDC) | กำลังไฟ (W) | การไหลสูงสุด (L / H) | หัวสูงสุด (M) | น้ำหนัก (g) |
| 9V-16V (12 โวลต์) | 80W | 1800L / ชม | 10 ล้าน | 750 ก |
| 18V-30V (24 โวลต์) | 80W | 1800L / ชม | 10 ล้าน | 750 ก |
♣รูปแบบตัวเชื่อมต่อและหมุด
| 3 ขั้วต่อ PIN | พิน 1 | พิน 2 | พิน 3 | ||
| 174357-2 | + 12V / + 24VDC | PWM | GND | ||
♣แนะนำขนาดสายไฟ (ขึ้นอยู่กับแรงดันไฟฟ้าลดลง 3%)
| ความหนาของลวด | ความยาวสายไฟสูงสุด | |
| 12วี | 24 โวลต์ | |
| 1.5 มม. ² | --- | 16 ม |
| 2.5 มม. ² | 6.3 ม | 25 ม |
| 3 มม. ² | 8 ม | 31 ม |
| 4 มม. ² | 10 ม | 40 ม |
♣ ความสนใจ
1. อุณหภูมิในการทำงาน: -40℃--120℃ควรพยายามหลีกเลี่ยงตัวเร่งปฏิกิริยาสามองค์ประกอบระบบท่อระบายก๊าซและเครื่องยนต์ในระหว่างการติดตั้งตรวจสอบอุณหภูมิสภาพแวดล้อมการทำงาน
2. ตำแหน่งการติดตั้งปั๊มน้ำควรอยู่ใกล้กับระดับน้ำต่ำมากที่สุดเพื่อยืดอายุการใช้งานของปั๊ม
3. เพื่อลดการกันน้ำควรลดจำนวนข้อศอกในท่อในการติดตั้งให้มากที่สุดอย่าให้ข้อศอกใด ๆ อยู่ในระยะ 20 ซม.
4. โปรดใช้ปั๊มให้ห่างไกลจากสภาพแวดล้อมที่เต็มไปด้วยฝุ่นฝุ่นเป็นอันตรายเพื่อลดอายุการใช้งาน
5. ให้ความสำคัญกับความบริสุทธิ์ของน้ำหลีกเลี่ยงการติดขัดและใบพัดที่ปิดกั้นเพื่อลดอายุการใช้งานของปั๊ม
♣กราฟเส้นโค้ง
♣ขนาดโดยรวม
