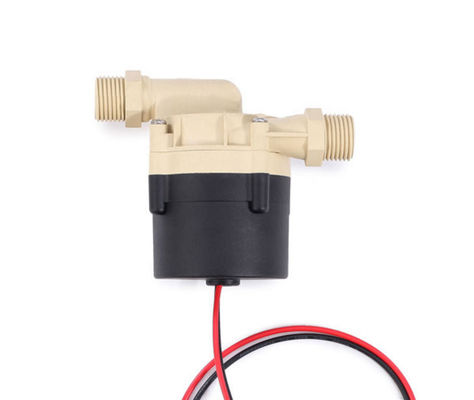

ปั๊มน้ำ BLDC แบบแรงเหวี่ยงขนาดเล็ก 24 โวลต์สำหรับท่อส่งกำลังเพิ่มการควบคุม PWM

ปั๊มน้ำหอยโข่ง DC ไร้แปรงถ่านขนาดเล็กสำหรับการเพิ่มเครื่องทำน้ำอุ่นแก๊ส DC 24V

DKB60TSA ซีรี่ส์ปั๊มน้ำ DC อุตสาหกรรมแบบไม่มีแปรง

การเพิ่ม / การไหลเวียน / ความถี่ตัวแปร / เสียงรบกวนต่ำ / แรงเหวี่ยง การควบคุมปั๊ม / PWM

■การใช้งาน

1: การไหลเวียนของน้ำร้อนพลังงานแสงอาทิตย์
2: อุปกรณ์ทำน้ำให้บริสุทธิ์
3: เครื่องทำน้ำดื่ม
4: ตู้น้ำอัตโนมัติ
5: อุปกรณ์ระบายความร้อนด้วยน้ำ
6: การระบายความร้อนของเครื่องยนต์
7: อุปกรณ์ทำความร้อนระบายความร้อน
8: คูลลิ่งทาวเวอร์
9: ภูมิทัศน์ชลประทาน

■คุณสมบัติ
◆ปั๊มหอยโข่ง
◆การส่งแรงแม่เหล็ก (โครงสร้างปั๊มโล่)
◆มอเตอร์กระแสตรงไร้แปรงถ่านประสิทธิภาพสูงใช้พลังงานต่ำประสิทธิภาพสูงอายุการใช้งานยาวนาน
◆ด้วยอุณหภูมิการทำงานที่หลากหลาย
◆การควบคุมความเร็วสัญญาณ PWM
◆ด้วยการควบคุมการไหลคงที่
◆การป้องกันกระแสไฟฟ้าย้อนกลับ (อุปกรณ์เสริม)
◆การป้องกันขณะวิ่งแห้ง (อุปกรณ์เสริม)
◆แรงดันไฟฟ้าเกินการป้องกันกระแสเกิน
◆เกินป้องกันอุณหภูมิ

■คำอธิบายทางเทคนิค (ชิ้นส่วนที่สัมผัสกับของเหลว)
ตัวเรือนหัวปั๊ม: PK + GF
ใบพัด: PPE + GF
ช่องป้องกัน: PK + GF
ปลอกเพลา: วัสดุผสมคาร์บอนเรซิน / ปลอกเซรามิก
Shaft: แกนเซรามิก / เพลาสแตนเลส
แหวนซีล: EPDM

■อุปกรณ์ขับขี่ (รวมมอเตอร์)
แม่เหล็กไฟฟ้าในการขับขี่: แม่พิมพ์แม่เหล็กพลาสติก
สกรูและน็อต: สแตนเลส SUS 304
มอเตอร์ขับเคลื่อน: มอเตอร์ไร้แปรงถ่าน
โครงลวดมอเตอร์: PPA + GF (สีดำ)
ตัวเรือนปั๊ม: PPS + GF (ต้านทานรังสี UV)
ตัวยึด: สแตนเลส SUS 304
ห่วงยึด: สแตนเลส 304 ของสหรัฐฯ + แหวนยางกันชื้น
กันน้ำตามระดับ IP65 (en60529)
การเดินสายไฟ: 3 สาย / ขั้วต่อกันน้ำเป็นอุปกรณ์เสริม
เส้นผ่านศูนย์กลางหัวฉีด: 20.5 มม. (เส้นผ่านศูนย์กลางภายใน: 14.5 มม.)

■ข้อมูลจำเพาะของรุ่น

DKB60TSA-24G 24 โวลต์


■คำแนะนำในการติดตั้ง
ปั๊มรุ่น DKB60TSA เป็นปั๊มหอยโข่งซึ่งต้องเติมไว้ล่วงหน้า
ปั๊มที่ติดตั้งในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดจุ่มอยู่ในของเหลวเสมอหรือเติมปั๊มไว้ล่วงหน้าก่อนเปิดเครื่อง

1: ปั๊มไม่ควรทำงานแบบแห้งแม้ว่าจะสามารถทำงานแบบแห้งได้เป็นเวลา 30 วินาที (หลังจากการทำงานแบบแห้ง 30 วินาทีเครื่องจะหยุดโดยอัตโนมัติ) การทำงานแบบแห้งจะทำให้เกิดเสียงรบกวนและยังเพิ่มการขัดถูให้กับเพลาและปลอกเพลา

2: ใช้ท่อเกลียวขนาดเส้นผ่านศูนย์กลางที่แนะนำซึ่งเชื่อมต่อกับทางเข้าของปั๊มหากคุณใช้ท่อทางเข้าของปั๊มที่มีเส้นผ่านศูนย์กลางเล็กกว่าเนื่องจากแรงดันติดลบในปั๊มอากาศภายนอกเข้าสู่ปั๊มผ่านท่อได้ง่ายขึ้นจะทำให้ประสิทธิภาพของปั๊ม การย่อยสลายและฟองอากาศทำให้ปั๊มเสียหาย

3: เมื่อมองจากทิศทางขาเข้าของปั๊มใบพัดจะหมุนตามเข็มนาฬิกา (ดูลูกศรบนพอร์ตทางออก)

4: สามารถติดตั้งปั๊มในแนวตั้งหรือแนวนอน (ดูรูปที่ 1) เมื่อติดตั้งในแนวตั้งพอร์ตเต้ารับควรจะขึ้นด้านบน

5: เพื่อหลีกเลี่ยงไม่ให้เครื่องแห้ง (อากาศติดอยู่ในใบพัด) พอร์ตทางออกของปั๊มน้ำควรอยู่ในแนวตั้งหรือที่ด้านบนของใบพัด(ดูรูปที่ 1)

6: ท่อที่เชื่อมต่อควรติดตั้งในแนวตั้ง (หรือไม่มีข้อศอกใน 20 ซม.) เพื่อให้อากาศถ่ายเทได้สะดวกไม่ควรใช้ท่อทางออกต่ำกว่า 90 องศาข้อศอก (ดูรูปที่ 2)

7: ไม่สามารถใช้น้ำทะเลหรือมลภาวะหนักอื่น ๆ ที่มีของเหลวปนเปื้อนขนาดใหญ่เป็นสื่อของเหลว

รูปที่ 1 รูปที่ 2 รูปที่ 3

■พารามิเตอร์อุณหภูมิ
อุณหภูมิของเหลวปานกลาง: -25 ℃ถึง + 105 ℃ (-13 ° F ถึง + 221 ° F)
อุณหภูมิแวดล้อมในการทำงาน: -10 ℃ถึง + 100 ℃ (14 ° F ถึง + 212 ° F)
อุณหภูมิในการจัดเก็บ: -40 ℃ถึง + 70 ℃ (-40 ° F ถึง + 158 ° F)
(สูงถึง 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)

■ความดันของระบบ
-0.2 ถึง 2.5 บาร์ (100 ℃ (212 ° F)
อายุการใช้งานมากกว่า 20,000 ชั่วโมงขึ้นอยู่กับแรงดันไฟฟ้าที่กำหนดและอุณหภูมิแวดล้อม 36 ℃ (86 ° F)

■ช่วงแรงดันไฟฟ้า
จัดอันดับปั๊มน้ำ 24V ช่วงที่ใช้งานได้ 16V - 30V
แม้ว่ามอเตอร์จะสามารถใช้งานได้ในช่วงแรงดันและอุณหภูมิที่หลากหลาย แต่แรงดันและอุณหภูมิที่มากเกินไปหรือต่ำเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ปั๊มจะไม่สามารถสัมผัสกับรังสีความร้อนโดยรอบได้

ของเหลวปานกลาง: น้ำบริสุทธิ์ส่วนผสมของเหลว (น้ำที่มีไกลคอลต่ำกว่า 60%)

■พารามิเตอร์ไฟฟ้า
ข้อมูลจำเพาะ:
ไม่มีข้อกำหนดหมวดหมู่
1 แรงดันไฟฟ้า 24 โวลต์
2 แรงดันไฟฟ้าที่ใช้งานได้ 16V-30V
3 กำลังไฟ 5-55W
3 ช่วงการไหล 0-22L / นาที
4 ช่วงยก 0-11M
5 เสียงรบกวน≤40dB
6 อายุการใช้งาน 20000H
7 โหมดการทำงานทำงานต่อเนื่อง
8 เส้นผ่านศูนย์กลางของขาเข้า 20.5 มม. (เส้นผ่านศูนย์กลางภายใน: 14.5 มม.)
9 เส้นผ่านศูนย์กลางของเต้าเสียบ 20.5 มม. (เส้นผ่านศูนย์กลางภายใน: 14.5 มม.)

■คำอธิบายของการเดินสายไฟ
ความยาวมาตรฐานของสาย: 40 ซม. (ห้ามลากสาย)

■คำอธิบายของ PWM

สามวิธีในการควบคุมความเร็ว

แรงดันไฟฟ้าอะนาล็อก 1: 0-5V
2: PWM duty cycle Ratio 0% -100% (แผนภูมิด้านล่าง)
3: อินพุต PWM ความถี่ (1K-10K Hz)

ข้อมูลทั้งหมดสามารถปรับแต่งได้สำหรับลูกค้า

■บริการปรับแต่ง:
1: ชิ้นส่วนปั๊มสามารถปรับแต่งได้ตามความต้องการเฉพาะของลูกค้า
2: พารามิเตอร์ประสิทธิภาพของปั๊มสามารถปรับแต่งได้ตามความต้องการของลูกค้า
3: อุปกรณ์เสริมของปั๊มปรับแต่งได้ตามความต้องการของลูกค้า
4: โปรแกรมวงจรพิเศษปรับแต่งได้ตามความต้องการของลูกค้า
5: ตัวเรือนด้านนอกสามารถปรับแต่งได้ตามความต้องการของลูกค้า

■กราฟเส้นโค้ง

■โครงสร้างปั๊มน้ำ

■ขนาดโดยรวมของปั๊มน้ำ
