รายละเอียดสินค้า:
|
| มุมเอฟเฟกต์ฮอลล์: | มุมไฟฟ้า 120 องศา | เพลาหมด: | 0.025mm |
|---|---|---|---|
| เล่น Radial: | 0.02 มม. @ 450 ก | จบการเล่น: | 0.08mm@450g |
| แม็กซ์แรงรัศมี: | 28N @ 10 มม. จากหน้าแปลน | แม็กซ์แรงแกน: | 10N |
| ชั้นฉนวน: | คลาส B | ความเป็นฉนวน: | 500VDC เป็นเวลาหนึ่งนาที |
| ความต้านทานของฉนวน: | 100MΩMin., 500VDC | ||
| แสงสูง: | มอเตอร์ไร้แปรง 36v dc,มอเตอร์ความเร็วสูง bldc,มอเตอร์ dc brushless 36v |
||

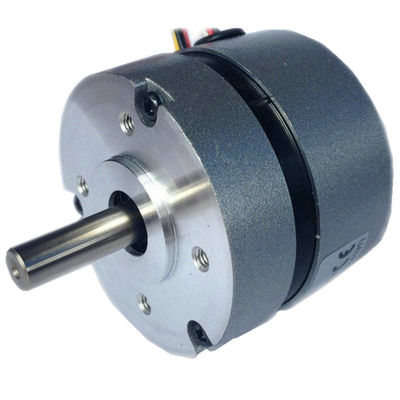

มอเตอร์ไร้แปรงถ่าน DC 57 มม
คุณสมบัติ:
ความเสถียรสูงประสิทธิภาพสูงเสียงรบกวนต่ำช่วงการควบคุมความเร็วกว้าง
ใบสมัคร:
อุตสาหกรรมระบบอัตโนมัติ: เครื่องม้วนประตูอัตโนมัติ
อุตสาหกรรมโฆษณา: เครื่องสร้างต้นแบบอย่างรวดเร็ว
อุตสาหกรรมบำบัดน้ำ: ปั๊มของไหล
อุตสาหกรรมการสื่อสาร: เสาอากาศรับสัญญาณดาวเทียมทางทะเล
อุตสาหกรรมเครื่องมือวิทยาศาสตร์: เครื่องมือวิเคราะห์คุณภาพถ่านหินอุตสาหกรรมอาหาร: เครื่องทำไอศกรีม
อุตสาหกรรมเครื่องใช้ในครัวเรือน: เครื่องตัดหญ้า ฯลฯ
◆ข้อมูลจำเพาะทั่วไป
| ประเภทที่คดเคี้ยว | เดลต้า | |
| มุมเอฟเฟกต์ฮอลล์ | มุมไฟฟ้า 120 องศา | |
| เพลาหมด | 0.025 มม | |
| การเล่นแบบเรเดียล | 0.025 มม. @ 460 ก | |
| สิ้นสุดการเล่น | 0.025 มม. @ 4000 ก | |
| สูงสุดแรงรัศมี | 75N @ 20 มม. จากหน้าแปลน | |
| สูงสุดแรงตามแนวแกน | 15 น | |
| ชั้นฉนวน | คลาส B | |
| ความเป็นฉนวน | 500VDC เป็นเวลาหนึ่งนาที | |
| ความต้านทานของฉนวน | 100MΩMin., 500VDC | |
◆การเชื่อมต่อไฟฟ้า
| หมายเลขตะกั่ว | สีตะกั่ว | มาตรวัดตะกั่ว | ฟังก์ชัน | คำอธิบาย |
| 1 | แดง | UL1007 26AWG | Vcc | จ่ายแรงดันสำหรับเซ็นเซอร์ฮอลล์ |
| 2 | สีน้ำเงิน | ห้องโถง A | ||
| 3 | เขียว | ห้องโถง B | ||
| 4 | สีขาว | ห้องโถง C | ||
| 5 | ดำ | GND | กราวด์สำหรับเซ็นเซอร์ฮอลล์ | |
| 6 | สีเหลือง | UL1007 20AWG | เฟส A | |
| 7 | แดง | เฟส B | ||
| 8 | ดำ | เฟส C |
◆คุณสมบัติทางไฟฟ้า
| รุ่น | OWM57BL (S) 01 | OWM57BL (S) 02 | OWM57BL (S) 03 | OWM57BL (S) 04 | OWM57BL (S) 05 | |||
| จำนวนเสา | 4 | 4 | 4 | 4 | 4 | |||
| จำนวนเฟส | 3 | 3 | 3 | 3 | 3 | |||
| แรงดันไฟฟ้า VDC | 36 | 36 | 36 | 36 | 36 | |||
| ความเร็วสูงสุด RPM | 4000 | 4000 | 4000 | 4000 | 4000 | |||
| แรงบิดพิกัด Nm | 0.11 | 0.22 | 0.32 | 0.43 | 0.055 | |||
| กำลังไฟ W | 46 | 92 | 133 | 180 | 23 | |||
| แรงบิดสูงสุด Nm | 0.39 | 0.7 | 1 | 1.27 | 0.16 | |||
| กระแสสูงสุด A | 6.8 | 11.5 | 16.5 | 20.5 | 3.5 | |||
| โอห์มต้านทานสายต่อสาย | 1.5 | 0.7 | 0.45 | 0.35 | 4.1 | |||
| Line to line inductance mH | 4.2 | 2.16 | 1.4 | 1 | 10 | |||
| แรงบิดคงที่ Nm / A | 0.063 | 0.063 | 0.063 | 0.063 | 0.053 | |||
| ย้อนกลับ EMF V / KRPM | 6.6 | 6.6 | 6.6 | 6.6 | 5.55 | |||
| ความเฉื่อยของโรเตอร์ g.cm2 | 75 | 119 | 173 | 230 | 30 | |||
| ความยาวลำตัว (L) มม | 55 | 75 | 95 | 115 | 45 | |||
| มวลกก | 0.5 | 0.75 | 1 | 1.25 | 0.25 | |||
◆มิติ:
