| ขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| การบรรจุแบบมาตรฐาน: | กล่อง + โฟมบรรจุ |
| ระยะเวลาการจัดส่ง: | 5-30days |
| วิธีการจ่ายเงิน: | T / T, L / C |

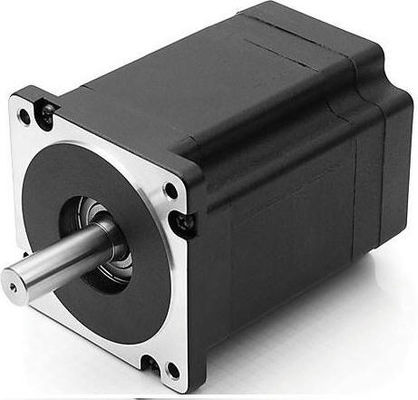

ข้อบ่งชี้ของรุ่น:
OWM86BLS01
OWM: OWO Motor
86: ขนาดเฟรม 86 มม
BLS: มอเตอร์กระแสตรงไร้แปรงสี่เหลี่ยม
01: หมายเลขซีรี่ส์
| ประเภทที่คดเคี้ยว | เดลต้า |
| มุมเอฟเฟกต์ฮอลล์ | มุมไฟฟ้า 120 องศา |
| เพลาหมด | 0.05 มม |
| การเล่นแบบเรเดียล | 0.02 มม. @ 450 ก |
| สิ้นสุดการเล่น | 0.08 มม. @ 450 ก |
| แม็กซ์แรงรัศมี | 220N @ 20 มม. จากหน้าแปลน |
| แม็กซ์แรงแกน | 60 น |
| ชั้นฉนวน | คลาส B |
| ความเป็นฉนวน | 500VDC เป็นเวลาหนึ่งนาที |
| ความต้านทานของฉนวน | 100MΩMin., 500VDC |
การเชื่อมต่อไฟฟ้า:
| หมายเลขตะกั่ว | สีตะกั่ว | มาตรวัดตะกั่ว | ฟังก์ชัน | คำอธิบาย |
| 1 | แดง |
UL1007 26AWG |
Vcc | จ่ายแรงดันไฟฟ้าสำหรับห้องโถง |
| 2 | สีน้ำเงิน | ฮอลล์ | ||
| 3 | เขียว | ฮอลบี | ||
| 4 | สีขาว | ฮอลล์ค | ||
| 5 | ดำ | GND | กราวด์สำหรับเซ็นเซอร์ฮอลล์ | |
| 6 | เหลือง & Y / W |
UL1007 20AWG |
เฟส A | |
| 7 | สีแดง & R / W | เฟส B | ||
| 8 | ดำ & B / W | เฟส C |
ข้อมูลจำเพาะทางอิเล็กทรอนิกส์:
| รุ่น | OWM86BLS58 | OWM86BLS71 | OWM86BLS98 | OWM86BLS125 |
| จำนวนเสา | 8 | 8 | 8 | 8 |
| จำนวนเฟส | 3 | 3 | 3 | 3 |
| แรงดันไฟฟ้า VDC | 48 | 48 | 48 | 48 |
| ความเร็วสูงสุด RPM | 3000 | 3000 | 3000 | 3000 |
| แรงบิดพิกัด Nm | 0.35 | 0.7 | 1.4 | 2.1 |
| กำลังไฟ W | 110 | 220 | 440 | 660 |
| แรงบิดสูงสุด Nm | 1.05 | 2.1 | 4.2 | 6.3 |
| กระแสสูงสุด A | 11 | 19 | 33 | 55 |
| โอห์มต้านทานสายต่อสาย | 1.05 | 0.36 | 0.2 | 0.16 |
| Line to line inductance mH | 2.2 | 1.05 | 0.48 | 0.3 |
| แรงบิดคงที่ Nm / A | 0.1 | 0.11 | 0.13 | 0.11 |
| กลับ EMF | 10.5 | 11.5 | 13.5 | 11.5 |
| ความเฉื่อยของโรเตอร์ g.cm2 | 400 | 800 | 1600 | พ.ศ. 2400 |
| ความยาวลำตัว (L) มม | 58 | 71 | 98 | 125 |
| น้ำหนัก (กิโลกรัม | 1.5 | 1.85 | 2.6 | 4 |
สินค้าข้างต้นเป็นสินค้ามาตรฐานเราสามารถออกแบบและทำตามคำขอของลูกค้าได้
มอเตอร์ BLDC ซีรี่ส์ 86 มม. สามารถใช้กับระบบอัตโนมัติในอุตสาหกรรมวาล์วปั๊มอุปกรณ์พลังงานแสงอาทิตย์
|
|
