รายละเอียดสินค้า:
|
ประเภทขดลวด: | ดาว | เพลาหมด: | 0.025mm |
---|---|---|---|
เล่น Radial: | 0.02 มม. @ 450 ก | จบการเล่น: | 0.08mm@450g |
แม็กซ์แรงรัศมี: | 15N @ 10mm จากหน้าแปลน | แม็กซ์แรงแกน: | 10N |
ชั้นฉนวน: | คลาส B | ความเป็นฉนวน: | 500VDC เป็นเวลาหนึ่งนาที |
ความต้านทานของฉนวน: | 100MΩMin., 500VDC | ||
แสงสูง: | nema 17 bldc,nema 17 brushless dc motor,nema 17 bldc motor |

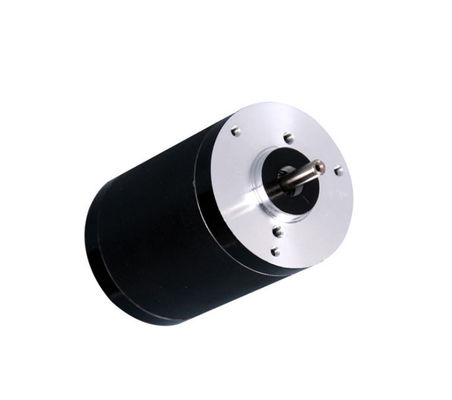

มอเตอร์ไร้แปรงหน้าแปลนกลม 42 มม. มอเตอร์ไร้แปรงถ่านใช้สำหรับกรองอากาศในรถยนต์
มอเตอร์ไร้แปรงถ่านรอบ 42 มม
คุณสมบัติ:
ความหนาแน่นของพลังงานสูงมาตรฐาน NEMA17 โครงสร้างยึด
◆ข้อมูลจำเพาะทั่วไป
ประเภทที่คดเคี้ยว | ดาว | |
มุมเอฟเฟกต์ฮอลล์ | มุมไฟฟ้า 120 องศา | |
เพลาหมด | 0.025 มม | |
การเล่นแบบเรเดียล | 0.02 มม. @ 450 ก | |
สิ้นสุดการเล่น | 0.08 มม. @ 450 ก | |
สูงสุดแรงรัศมี | 15N @ 10 มม. จากหน้าแปลน | |
สูงสุดแรงตามแนวแกน | 10 น | |
ชั้นฉนวน | คลาส B | |
ความเป็นฉนวน | 500VDC เป็นเวลาหนึ่งนาที | |
ความต้านทานของฉนวน | 100MΩMin., 500VDC |
◆การเชื่อมต่อไฟฟ้า
หมายเลขตะกั่ว | สีตะกั่ว | มาตรวัดตะกั่ว | ฟังก์ชัน | คำอธิบาย |
1 | สีน้ำเงิน | UL1007 26AWG | Vcc | จ่ายแรงดันสำหรับเซ็นเซอร์ฮอลล์ |
2 | สีเหลือง | ห้องโถง A | ||
3 | สีน้ำตาล | ห้องโถง B | ||
4 | แดง | ห้องโถง C | ||
5 | เขียว | GND | กราวด์สำหรับเซ็นเซอร์ฮอลล์ | |
6 | แดง | UL1007 22AWG | เฟส U | |
7 | สีน้ำตาล | เฟส V. | ||
8 | ดำ | เฟส W |
◆คุณสมบัติทางไฟฟ้า
รุ่น | OWM42RBL30 | OWM42RBL60 | OWM42RBL85 | OWM42RBL93 | ||||
จำนวนเสา | 8 | 8 | 8 | 8 | ||||
จำนวนเฟส | 3 | 3 | 3 | 3 | ||||
แรงดันไฟฟ้า VDC | 24 | 36 | 24 | 24 | ||||
ความเร็วสูงสุด RPM | 3500 | 4000 | 4000 | 6300 | ||||
แรงบิดคอกต่อเนื่อง mN.m | 21.6 | 96 | 180 | 138 | ||||
พิกัดแรงบิด mN.m | 18 | 80 | 150 | 115 | ||||
กำลังไฟ W | 6.5 | 32 | 62 | 76 | ||||
แรงบิดสูงสุด mN.m | 60 | 240 | 450 | 500 | ||||
กระแสสูงสุด A | 1.5 | 5 | 7.5 | 10 | ||||
โอห์มต้านทานสายต่อสาย | 9.8 | 1.6 | 0.71 | 0.325 | ||||
Line to line inductance mH | 7.5 | 1.94 | 0.86 | 0.36 | ||||
แรงบิดคงที่ mNm / A | 48.7 | 38.5 | 38.6 | 28.7 | ||||
ความเฉื่อยของโรเตอร์ g.cm2 | 24 | 48 | 84 | 94 | ||||
ความยาวลำตัวมม | 30 | 60 | 85 | 93 | ||||
มวลกก | 0.25 | 0.4 | 0.7 | 0.8 |
◆มิติ:
ใบสมัคร:
อุตสาหกรรมยานยนต์: กรองอากาศรถยนต์วิศวกรรม
อุตสาหกรรมเครื่องใช้ในครัวเรือน: เครื่องเป่าผม
อุตสาหกรรมระบบอัตโนมัติในอุตสาหกรรม: ชิ้นส่วนอิเล็กทรอนิกส์ประตูอัตโนมัติ
อุตสาหกรรมการแพทย์: เครื่องวิเคราะห์ทางชีวเคมี, เครื่องวิเคราะห์โลหิตวิทยา, เครื่องหมุนเหวี่ยง
อุตสาหกรรมเครื่องมือวิทยาศาสตร์: เครื่องตรวจจับก๊าซเหมือง, เครื่องมือวิเคราะห์คุณภาพถ่านหิน, เครื่องตรวจจับสภาพแวดล้อม, อุปกรณ์ฝังคอมพิวเตอร์ที่มีความแม่นยำ
อื่น ๆ : อุตสาหกรรมการแก้ไขสายตา ฯลฯ
ชื่อที่เกี่ยวข้อง:
โครงสร้างยึดอุปกรณ์ไฟฟ้าไร้แปรงถ่าน |อุปกรณ์ไฟฟ้าไม่มีแปรงสำหรับเครื่องวิเคราะห์ชีวเคมี |เครื่องวิเคราะห์เซลล์เม็ดเลือดใช้เครื่องมอเตอร์ไร้แปรงถ่าน
