| ขั้นต่ำ: | 5pcs |
| ราคา: | ต่อรองได้ |
| การบรรจุแบบมาตรฐาน: | ชุดสำหรับกล่องส่งออก |
| ระยะเวลาการจัดส่ง: | ตามที่ได้รับการยืนยัน |
| วิธีการจ่ายเงิน: | L / C, T / T, Wester N Union |
| ความสามารถในการจัดหา: | 10000pcs / เดือน |

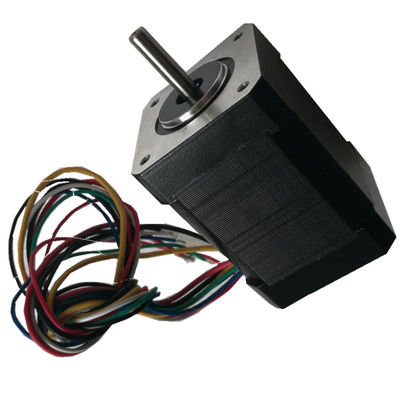

มอเตอร์ไร้แปรงถ่าน DC ขนาด 42 มม
คุณสมบัติ:
การออกแบบหลายขั้วการทำงานที่มั่นคงความหนาแน่นของพลังงานสูง
ใบสมัคร:
อุตสาหกรรมระบบอัตโนมัติในอุตสาหกรรม: ชิ้นส่วนอิเล็กทรอนิกส์ประตูอัตโนมัติ
อุตสาหกรรมยานยนต์: กรองอากาศรถยนต์วิศวกรรม
อุตสาหกรรมเครื่องใช้ในครัวเรือน: ไดร์เป่าผมเครื่องตัดหญ้า
อุตสาหกรรมการแพทย์: เครื่องวิเคราะห์ทางชีวเคมี, เครื่องวิเคราะห์โลหิตวิทยา, เครื่องหมุนเหวี่ยง
อุตสาหกรรมเครื่องมือวิทยาศาสตร์: เครื่องตรวจจับก๊าซเหมือง, เครื่องมือวิเคราะห์คุณภาพถ่านหิน, เครื่องตรวจจับสภาพแวดล้อม, อุปกรณ์ฝังคอมพิวเตอร์ที่มีความแม่นยำ
อื่น ๆ : อุตสาหกรรมการแก้ไขสายตา ฯลฯ
◆ข้อมูลจำเพาะทั่วไป
| ประเภทที่คดเคี้ยว | สามเหลี่ยม | |
| มุมเอฟเฟกต์ฮอลล์ | มุมไฟฟ้า 120 องศา | |
| เพลาหมด | 0.025 มม | |
| การเล่นแบบเรเดียล | 0.02 มม. @ 450 ก | |
| สิ้นสุดการเล่น | 0.08 มม. @ 450 ก | |
| สูงสุดแรงรัศมี | 28N @ 10 มม. จากหน้าแปลน | |
| สูงสุดแรงตามแนวแกน | 10 น | |
| ชั้นฉนวน | คลาส B | |
| ความเป็นฉนวน | 500VDC เป็นเวลาหนึ่งนาที | |
| ความต้านทานของฉนวน | 100MΩMin., 500VDC | |
◆การเชื่อมต่อไฟฟ้า
| หมายเลขตะกั่ว | สีตะกั่ว | มาตรวัดตะกั่ว | ฟังก์ชัน | คำอธิบาย |
| 1 | แดง | UL1007 26AWG | Vcc | จ่ายแรงดันสำหรับเซ็นเซอร์ฮอลล์ |
| 2 | สีน้ำเงิน | ห้องโถง A | ||
| 3 | เขียว | ห้องโถง B | ||
| 4 | สีขาว | ห้องโถง C | ||
| 5 | ดำ | GND | กราวด์สำหรับเซ็นเซอร์ฮอลล์ | |
| 6 | สีเหลือง | UL1007 20AWG | เฟส A | |
| 7 | แดง | เฟส B | ||
| 8 | ดำ | เฟส C |
◆คุณสมบัติทางไฟฟ้า
| รุ่น | OWM42BLS01 | OWM42BLS02 | OWM42BLS03 | OWM42BLS04 | ||||
| จำนวนเสา | 8 | 8 | 8 | 8 | ||||
| จำนวนเฟส | 3 | 3 | 3 | 3 | ||||
| แรงดันไฟฟ้า VDC | 24 | 24 | 24 | 24 | ||||
| ความเร็วสูงสุด RPM | 4000 | 4000 | 4000 | 4000 | ||||
| แรงบิดต่อเนื่อง Nm | 0.075 | 0.15 | 0.22 | 0.3 | ||||
| แรงบิดพิกัด Nm | 0.0625 | 0.125 | 0.185 | 0.25 | ||||
| กำลังไฟ W | 26 | 52.5 | 77.5 | 105 | ||||
| แรงบิดสูงสุด Nm | 0.19 | 0.38 | 0.56 | 0.75 | ||||
| กระแสสูงสุด A | 5.4 | 10.6 | 15.5 | 20 | ||||
| โอห์มต้านทานสายต่อสาย | 1.8 | 0.8 | 0.55 | 0.28 | ||||
| Line to line inductance mH | 2.6 | 1.2 | 0.8 | 0.54 | ||||
| แรงบิดคงที่ Nm / A | 0.035 | 0.0355 | 0.036 | 0.0376 | ||||
| ย้อนกลับ EMF V / KRPM | 3.66 | 3.72 | 3.76 | 3.94 | ||||
| ความเฉื่อยของโรเตอร์ g.cm2 | 24 | 48 | 72 | 96 | ||||
| ความยาวลำตัวมม | 41 | 61 | 81 | 100 | ||||
| มวลกก | 0.3 | 0.45 | 0.65 | 0.8 | ||||
◆มิติ:
