รายละเอียดสินค้า:
|
| ประเภทขดลวด: | ดาว | มุมเอฟเฟกต์ฮอลล์: | มุมไฟฟ้า 120 องศา |
|---|---|---|---|
| เพลาหมด: | 0.025mm | เล่น Radial: | 0.02 มม. @ 450 ก |
| จบการเล่น: | 0.08mm@450g | แม็กซ์แรงรัศมี: | 15N @ 10mm จากหน้าแปลน |
| แม็กซ์แรงแกน: | 10N | ชั้นฉนวน: | คลาส B |
| ความเป็นฉนวน: | 500VDC เป็นเวลาหนึ่งนาที | ความต้านทานของฉนวน: | 100MΩMin., 500VDC |
| แสงสูง: | มอเตอร์ไฟฟ้ากระแสตรงไร้แปรงถ่านมอเตอร์ไร้แปรงแรงบิดสูง,high torque brushless motor |
||

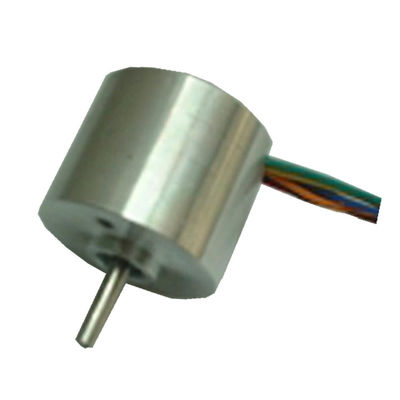

มอเตอร์ dc แบบไม่มีแปรงขนาด 33 มม. ใช้สำหรับกล้องเอนโดสโคปทางการแพทย์หุ่นยนต์ควบคุมระยะไกลเครื่องมืออัลตราโซนิก
มอเตอร์ไร้แปรงถ่านขนาด 33 มม. มีคุณสมบัติของความหนาแน่นของพลังงานสูงการควบคุมความเร็วที่ราบรื่นและการเร่งความเร็วแบบไดนามิกที่ดีใช้สำหรับหุ่นยนต์ควบคุมระยะไกล endoscope ทางการแพทย์และอุปกรณ์อื่น ๆ
◆ข้อมูลจำเพาะทั่วไป
| ประเภทที่คดเคี้ยว | ดาว | |
| มุมเอฟเฟกต์ฮอลล์ | มุมไฟฟ้า 120 องศา | |
| เพลาหมด | 0.025 มม | |
| การเล่นแบบเรเดียล | 0.02 มม. @ 450 ก | |
| สิ้นสุดการเล่น | 0.08 มม. @ 450 ก | |
| สูงสุดแรงรัศมี | 15N @ 10 มม. จากหน้าแปลน | |
| สูงสุดแรงตามแนวแกน | 10 น | |
| ชั้นฉนวน | คลาส B | |
| ความเป็นฉนวน | 500VDC เป็นเวลาหนึ่งนาที | |
| ความต้านทานของฉนวน | 100MΩMin., 500VDC | |
◆การเชื่อมต่อไฟฟ้า
| หมายเลขตะกั่ว | สีตะกั่ว | มาตรวัดตะกั่ว | ฟังก์ชัน | คำอธิบาย |
| 1 | สีเหลือง | UL1007 26AWG | Vcc | จ่ายแรงดันสำหรับเซ็นเซอร์ฮอลล์ |
| 2 | สีน้ำเงิน | ห้องโถง A | ||
| 3 | ส้ม | ห้องโถง B | ||
| 4 | สีน้ำตาล | ห้องโถง C | ||
| 5 | สีขาว | GND | กราวด์สำหรับเซ็นเซอร์ฮอลล์ | |
| 6 | เขียว | เฟส U | ||
| 7 | แดง | เฟส V. | ||
| 8 | ดำ | เฟส W |
◆คุณสมบัติทางไฟฟ้า
| รุ่น | OWM33BL38 | OWM33BL80 | ||||||
| จำนวนเสา | 4 | 4 | ||||||
| จำนวนเฟส | 3 | 3 | ||||||
| แรงดันไฟฟ้า (VDC) | 24 | 48 | 24 | |||||
| ความเร็วสูงสุด (RPM) | 3000 | 10,000 | 7800 | |||||
| แรงบิดคอกอย่างต่อเนื่อง (mN.m) | 26 | 48 | 60 | |||||
| แรงบิดสูงสุด (mN.m) | 22 | 40 | 50 | |||||
| กำลังไฟ (W) | 7 | 40 | 40 | |||||
| แรงบิดสูงสุด (mN.m) | 66 | 350 | 350 | |||||
| กระแสไฟฟ้าสูงสุด (A) | 0.64 | 3.5 | 11 | |||||
| ความต้านทานสายต่อสาย (โอห์ม) | 14.2 | 2.3 | 0.86 | |||||
| การเหนี่ยวนำสายต่อสาย (mH) | 7 | 1.45 | 0.55 | |||||
| แรงบิดคงที่ (mNm / A) | 46.09 | 39.16 | 25.16 | |||||
| ความเฉื่อยของโรเตอร์ (g.cm2) | 7.95 | 23.55 | 23.55 | |||||
| ความยาวลำตัว (มม.) | 38 | 80 | 80 | |||||
| มวล (กก.) | 0.085 | 0.2 | 0.2 | |||||
◆มิติ:
ชื่อที่เกี่ยวข้อง:
เครื่องมอเตอร์ไร้แปรงถ่านสำหรับส่องกล้องทางการแพทย์ |หุ่นยนต์ควบคุมระยะไกลใช้มอเตอร์แบบไม่ใช้แปรง |อุปกรณ์ไฟฟ้าไร้แปรงถ่านสำหรับเครื่องอัลตราโซนิก
