| ขั้นต่ำ: | 5pcs |
| ราคา: | negotiable |
| การบรรจุแบบมาตรฐาน: | ชุดเพื่อการส่งออก |
| ระยะเวลาการจัดส่ง: | ตามที่ได้รับการยืนยัน |
| วิธีการจ่ายเงิน: | เวสเทิร์นยูเนี่ยน T / T |
| ความสามารถในการจัดหา: | 10000pcs |

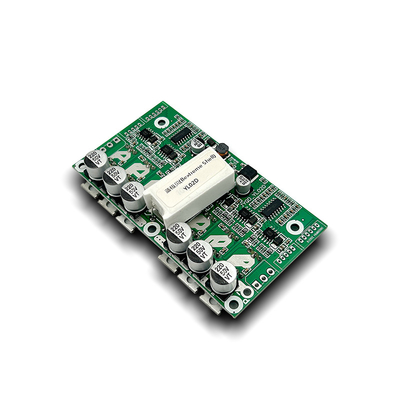

หมายเลขรุ่น JYQD-YL02D
คุณสมบัติ: สามารถขับเคลื่อนเครื่องยนต์สองเครื่องพร้อมกัน สามารถควบคุมได้แบบเดียวหรือสองเครื่อง
มีฟังก์ชันเบรคแรงปฏิกิริยา, วงจรการปล่อยป้องกันการชาร์จเบรคกลับ, สามารถควบคุม MCU,
สายพาน "5V" บนบอร์ดสามารถให้กระแสไฟฟ้า 300mA ให้ MCU ภายนอก
ปริมาตรพื้นฐาน
อุณหภูมิการทํางาน: -20°C 85°C
ความดันการทํางาน: 12-36VDC
คอนท.กระแสการทํางาน: 15A
การควบคุมความเร็ว PWM ความถี่ PWM:1K-10KHZ; วงจรทํางาน 0-100%
ระบบควบคุมความแรงดันแบบแอนาล็อก: 0-5V
การออกสัญญาณกระแทกความเร็ว: YES
โหมดการขับเคลื่อนแบบสองมอเตอร์: 540W แต่ละตัว
ตารางการเลือก
มันมี 4 รูปแบบให้ท่านเลือก ขอให้เรารู้ว่าท่านต้องการรูปแบบไหน
JYQD-YL02D ((8559) เวอร์ชั่นการเริ่มต้นโดยตรงไม่มีฟังก์ชัน LOCK, ((กฎความเร็วเส้นตรง 0-5V,เบรกสาย:0-5V)
JYQD-YL02D ((457E) เวอร์ชั่นการเริ่มต้นโดยตรงไม่มีฟังก์ชัน LOCK ((การควบคุมความเร็วแบบเส้นตรง 0-2.5V,เบรกสาย:0-2.5V)
JYQD-YL-02D ((99F2) รุ่นการเริ่มต้นความปลอดภัยมีฟังก์ชัน LOCK. ((กฎความเร็วเส้นตรง 0-5V,เบรกสาย: 0-5V)
JYQD-YL-02D ((C737) เวอร์ชั่นการเริ่มต้นความปลอดภัยมีฟังก์ชัน LOCK. ((การควบคุมความเร็วเส้นตรง 0-2.5V,เบรกสาย:0-2.5V)
การเริ่มต้นความปลอดภัย: หากคุณใช้ปอนเทซิโอเมตรแบบปุ่มเพื่อปรับความเร็ว, ถ้าปอนเทซิโอเมตรไม่พักที่ 0 ก่อนหยุด, มอเตอร์จะเริ่มต้นโดยตรงตาม
ข้อเตือนสําคัญ
1: มอเตอร์ BLDC ที่มีเซ็นเซอร์อัตราการฮอลล์ที่แตกต่างกัน มีลําดับสายฮอลล์ที่แตกต่างกัน โปรดทําการจับคู่กันก่อนขับขี่
2: เติม heatsink ถ้ากําลังมากกว่า 100W และรักษาสภาพการระบายความร้อนที่ดีสําหรับบอร์ด
สัญลักษณ์สายไฟ
MA---ระยะมอเตอร์
MB---ระยะมอเตอร์
MC---ระยะมอเตอร์
P+ ---DC+
พี ---- ดีซี
HA---เซ็นเซอร์ฮอลล์
HB---เซ็นเซอร์ฮอลล์
HC---Hall เซ็นเซอร์
5V---เซ็นเซอร์ฮอลล์ 5V
GND --- แฮลเซ็นเซอร์ GND
GND: เพียงสําหรับสัญญาณควบคุม
VR: การควบคุมความเร็ว ((0-2.5V หรือ 0-5V การควบคุมความเร็วเชิงเส้น) ความถี่ PWM:1K-5KHz
ZF: การควบคุมไปข้างหน้าและข้างหลัง ((5V ระดับสูงหรือ 0V ระดับต่ํา หากคุณใช้ 3.3V MCU คุณจําเป็นต้องทําการปรับให้ 5V)
M: การออกสัญญาณกระแทกความเร็ว
EL: ฟังก์ชันเบรก 0-2,5V หรือ 0-5V
5V:5V แหล่งพลังงานสําหรับอุปกรณ์ควบคุมภายนอก ((≤ 300mA)
ขนาดรวม
