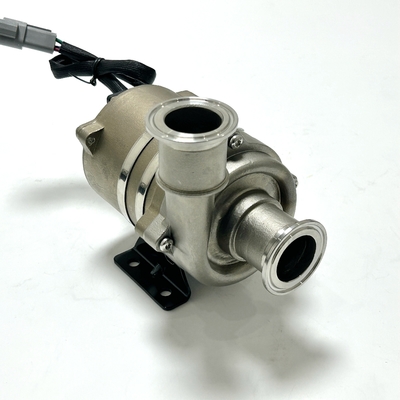

ปั๊มน้ําเย็นไฟฟ้า 48 วอลต์ สําหรับน้ําแข็งเย็นและเครื่องเย็นในศูนย์ข้อมูล

ปั๊มน้ําเย็นไฟฟ้า 48V สําหรับเครื่องเย็นและเครื่องเย็นของเหลวในศูนย์ข้อมูล

ลักษณะสินค้า

ชื่อสินค้า: ปั๊มน้ําไฟฟ้า BLDC

รูปแบบ:OWPD650B-1

อายุการใช้งาน: 40000 ชั่วโมง

เกรด IP: IP67

ลักษณะ: สแตนเลส สีธรรมชาติ

แบรนท์: แยกออก

เสียง: ≤ 65dB ((A)

น้ําหนัก: 4.26 กิโลกรัม

ความแน่น: ณ 0.4Mpa ความรั่ว < 1 ml

ป้องกันไฟ: ตามมาตรฐาน GB/T 2408 มันตรงกับระดับการเผาไหม้แบบราบ HB และระดับการเผาไหม้แบบตั้ง V-0

ความแข็งแรงทางกล: ตามมาตรฐาน QC/T413-2015, ตอบรับการจัดอันดับความรุนแรง: บนเครื่องยนต์

สารห้าม: ตอบสนอง GBT 30512-2014

พื้นที่ใช้

อุณหภูมิบริเวณ: -40°C 85°C

อุณหภูมิของของเหลว: -40°C 85°C

ประเภทของของเหลว: น้ําเย็นพาณิชย์สามารถใช้กับปั๊มน้ําได้ แต่ไม่อนุญาตให้ผสมสารเย็นที่แตกต่างกัน ความสัมพันธ์การผสมของน้ําและยาต้านหนาวถูกเลือกในช่วง 50/50 ถึง 40/60.เพื่อให้ระบบเย็นจะเต็มไปด้วยสื่อ, ระบบเย็นต้องระบายน้ําไปหมด

การติดตั้ง: ความต้องการความสั่นสะเทือนและเสียงต้องถูกคํานึงถึงในการกําหนดสถานที่ติดตั้งและการติดตั้งเฉพาะ

องค์ประกอบ/เครื่องแนบในแอพลิเคชั่น และตําแหน่งการติดตั้งต้องป้องกันการสะสมน้ําบนพื้นผิว/ภายในระบบเชื่อมต่อ

การใช้งานทั่วไป: ระบบจัดการความร้อนในการเก็บพลังงาน, ตู้ชาร์จที่เย็นด้วยของเหลว, ระบบศูนย์ข้อมูล

ปริมาตรพื้นฐาน:

ความดันขนาด: 48VDC

ระยะความกระตุ้นการทํางาน:30-60VDC

ปัจจุบันระดับ: 15±5% A

ประสิทธิภาพเฉพาะ: 120L/min@180Kpa

พลังงานเข้า: 700W±5%

อัตราการไหลสูงสุด: 180±5% L/min

หัวสูงสุด: 23±1 m

ระยะความเร็ว: 2500 รอบ/นาที 5500 รอบ/นาที

ความต้านทาน: 2.6±3%Ω

อุปทาน: แกน Q 14mH แกน D 13mH

BEMF: 24.5±3%V

จํานวนคู่ไม้: 3 คู่ไม้

ระดับความละเอียด: F

ความแรงไฟฟ้า: < 1mA > 500MΩ

ความยาวของเข็มขัด: U V W ความยาวของสายไฟ 300 มม.

ข้อมูลการติดตั้ง: Amphenol:AT04-3P-RD01-NFK

คําแนะนําสําหรับการใช้เครื่องควบคุม

ขนาด PCBA: 100mm*90mm ความสูง: 32mm

ขนาดการติดตั้งเครื่องควบคุม:

ขนาดระบายความร้อน:120mm*100mm ความหนาระบายความร้อน:8mm

ความสูงโดยรวม (รวม PCBA):42 มิลลิเมตร, โซกิตการติดตั้ง:4 มิลลิเมตร * 5 มิลลิเมตร ((ใช้สกรู M3))

สนามควบคุม I/O

1. PWM ความถี่การเข้า PWM: 100-1000Hz (แนะนํา 200Hz) อัมพลิทูด PWM: 10-48V ความถี่ในการควบคุมความเร็วของวงจรทํางานการทํางานของปั๊มความเร็วขั้นต่ํา; 56%-90%: ระยะความเร็วเชิงเส้น, 91%-100%: ความเร็วสูงสุดในการทํางานของปั๊ม
2. ความผิดพลาด การออกสัญญาณการตอบสนองความผิดพลาด (ประเภทของกระแส): ระดับสูง (48V) สําหรับการทํางานปกติ ระดับต่ํา (< 1V) สําหรับความผิดพลาด และกระแสการทํางานทั่วไปสําหรับความผิดพลาดการตอบสนองความผิดพลาดคือ 5mA
3. GND สัญญาณ GND
4. VSP การกําหนดความเร็วการเข้าแบบเทียบ analog (0-10V)
5. 10 วอลต์ แหล่งไฟฟ้า 10 วอลต์


ขนาดการติดตั้งปั๊ม

ประสิทธิภาพของปั๊ม

สัญลักษณ์แผนภูมิของเตียงทดสอบ
