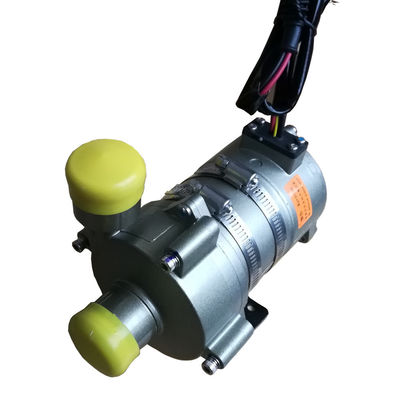

รายละเอียดสินค้า:
|
| ใช้งานแรงดันไฟฟ้า: | DC 18V-32V | การไหลสูงสุด:: | 5500L / ชั่วโมง |
|---|---|---|---|
| หัวสูงสุด:: | 20m | จัดอันดับการไหลและยก: | 3000L / H หัว H ≥10M |
| สัญญาณรบกวน: | ≤65dB | เกรด IP: | IP67 |
| อายุการใช้งาน: | ≥20000h | PWM: | ใช่ |
| เอาต์พุตการวินิจฉัย: | ใช่ | ||
| แสงสูง: | ปั๊มยานยนต์ 7000KL180T,OWP 7000KL180T,7000KL180T |
||
การใช้งาน:
1: ระบบทำความเย็นรถยนต์ไฟฟ้า
2: เครื่องยนต์, แบตเตอรี่, ตัวควบคุม, การไหลเวียนของน้ำหล่อเย็น AC
3: ระบบระบายความร้อนอุตสาหกรรม
4: รถ BEV, ยานพาหนะ PHEV
| ไม่ | รายการ | พารามิเตอร์ |
| 1 |
ปานกลาง ช่วงอุณหภูมิ |
ไกลคอลสูงสุด 40% -40 ℃ ～ 85 ℃ |
| 2 | โฟลว์แอนด์เฮด | กระแส Q = 3000L / H หัวH≥10M |
| 3 | เสียงรบกวน | ≤ 65 เดซิเบล |
| 4 | แรงดันไฟฟ้า | DC24V |
| 5 | แรงดันไฟฟ้าที่ใช้งาน | DC18 ～ 32V |
| 6 | กระแสสูงสุด | ≤13A |
| 7 | อำนาจ | 240W ± 10W |
| 8 | เกรด IP | IP67 |
| 9 | อายุการใช้งาน | ≥20000ชม |
| 10 | น้ำหนักสุทธิ | 2.2 กก |
ข้อดีของปั๊มน้ำไฟฟ้าของเรา
* ประสิทธิภาพการประกอบมอเตอร์ไร้แปรงถ่านสูงสุดถึง 85% (ระดับปกติ 70%) ประสิทธิภาพการขับขี่ของคอนโทรลเลอร์สูงสุดถึง 97%
* ป้องกันมอเตอร์ไร้แปรงถ่านอายุการใช้งานยาวนานใช้พลังงานต่ำขนาดกะทัดรัดความน่าเชื่อถือสูง
* ความสามารถในการพัฒนาปั๊มที่แข็งแกร่งการคำนวณการจำลอง Ansys Fluent แบบมืออาชีพที่นำเสนอการพัฒนาแบบกำหนดเองที่มีประสิทธิภาพสูง
* วงจรควบคุมคลื่นไซน์, EMC พิสูจน์แล้ว, ชิ้นส่วนอิเล็กทรอนิกส์เกรดยานยนต์
* ตรวจจับสถานะไม่มีโหลด / กึ่งโหลดโดยอัตโนมัติและการป้องกันตัวเองหยุดตรวจจับสถานะการเสียบและการป้องกันตัวเองโดยอัตโนมัติตรวจจับการโอเวอร์โหลดและการดำเนินการชะลอตัวป้องกันฟังก์ชันป้องกันการย้อนกลับขั้วบวกและขั้วลบ
* ป้องกัน - ประเภทโครงสร้างโรเตอร์ด้านใน, เกรด IP IP67, เกรดฉนวน F
โครงสร้างของปั๊มน้ำไฟฟ้า
การคำนวณการจำลองการออกแบบไฮดรอลิกของปั๊มไฟฟ้า
หลักการออกแบบปั๊มน้ำไฟฟ้า
ไฟฟ้า ปั๊มน้ำ การตรวจสอบการออกแบบ - ทฤษฎีแม่เหล็กไฟฟ้า การตรวจสอบการออกแบบ
การตรวจสอบการออกแบบการออกแบบผลิตภัณฑ์ปั๊มไฟฟ้า - การตรวจสอบการทดสอบ
■การใช้งาน
ใช้กันอย่างแพร่หลายในรถบัสไฮบริดรถยนต์นั่งไฮบริดรถยนต์ไฟฟ้ารถไฟเรือและระบบหมุนเวียนความร้อนและความเย็นอื่น ๆ
■คุณสมบัติ
◆ปั๊มหอยโข่ง
◆การส่งแรงแม่เหล็ก
◆มอเตอร์กระแสตรงไร้แปรงถ่านประสิทธิภาพสูงใช้พลังงานต่ำประสิทธิภาพสูงอายุการใช้งานยาวนาน
◆ด้วยอุณหภูมิในการทำงานที่หลากหลาย
◆การควบคุมความเร็วสัญญาณ PWM
◆เอาท์พุทสัญญาณการวินิจฉัย
◆ด้วยการควบคุมการไหลคงที่
◆การป้องกันกระแสไฟฟ้าย้อนกลับ
◆การป้องกันขณะวิ่งแห้ง
◆แรงดันไฟฟ้าเกินการป้องกันกระแสเกิน
◆เกินป้องกันอุณหภูมิ
■คำอธิบายทางเทคนิค (ส่วนที่เกี่ยวข้องกับของเหลว)
ตัวเรือนหัวปั๊ม: อลูมิเนียมอัลลอยด์หล่อขึ้นรูป
ใบพัด: PPS + GF
ช่องป้องกัน: PPS + GF
ปลอกเพลา: วัสดุคอมโพสิต carborundum
Shaft: เพลาสแตนเลส (3CR14)
ตัวเรือนแม่เหล็ก: ฝาพลาสติก PPS
แหวนซีล: EPDM
■อุปกรณ์ขับรถ (รวมมอเตอร์)
โรเตอร์ขับรถ: แม่เหล็กหุ้มพลาสติก PPS
สกรูและน็อต: สแตนเลส SUS 304
มอเตอร์ขับเคลื่อน: มอเตอร์ไร้แปรงถ่าน
โครงลวดมอเตอร์: PPA GF
ตัวเรือนปั๊ม: ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปด้วยการพ่นทรายและอโนไดซ์ + เคลือบผง PE ..
วงเล็บ: เหล็ก
ห่วงยึด: สแตนเลส 304 ของสหรัฐฯ
กันน้ำตามระดับ IP67 (en60529)
รูปแบบการเชื่อมต่อ: AMP282106-1 (ที่จับคู่ปลั๊ก AMP282088-1)
เส้นผ่านศูนย์กลางหัวฉีด: 39.5 มม. (1.5 นิ้ว)
