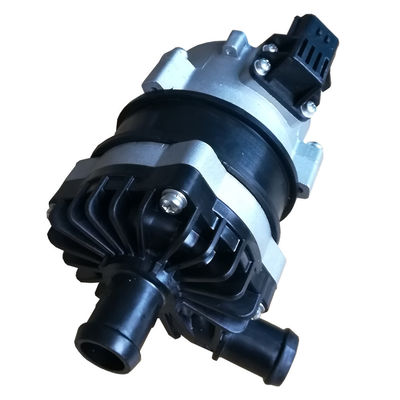

มอเตอร์ไร้แปรงถ่าน 12 โวลต์ปั๊มน้ำหล่อเย็นไฟฟ้าสำหรับอินเตอร์คูลเลอร์

มอเตอร์ไร้แปรงถ่าน 12 โวลต์ปั๊มน้ำหล่อเย็นไฟฟ้าสำหรับอินเตอร์คูลเลอร์
มอเตอร์ไร้แปรงถ่าน 12 โวลต์ปั๊มน้ำหล่อเย็นไฟฟ้าสำหรับอินเตอร์คูลเลอร์ มอเตอร์ไร้แปรงถ่าน 12 โวลต์ปั๊มน้ำหล่อเย็นไฟฟ้าสำหรับอินเตอร์คูลเลอร์ มอเตอร์ไร้แปรงถ่าน 12 โวลต์ปั๊มน้ำหล่อเย็นไฟฟ้าสำหรับอินเตอร์คูลเลอร์

ภาพใหญ่ :  มอเตอร์ไร้แปรงถ่าน 12 โวลต์ปั๊มน้ำหล่อเย็นไฟฟ้าสำหรับอินเตอร์คูลเลอร์

รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Decarbon
หมายเลขรุ่น: DKB80-12A
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 10
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: 20 วัน
เงื่อนไขการชำระเงิน: T / T ล่วงหน้า

มอเตอร์ไร้แปรงถ่าน 12 โวลต์ปั๊มน้ำหล่อเย็นไฟฟ้าสำหรับอินเตอร์คูลเลอร์

ลักษณะ
Max Flow: 30L / ม หัวหน้าสูงสุด: 10m
แรงดันไฟฟ้า: 12V, 24V วัสดุ: ตัวเรือนอะลูมิเนียมอัลลอย + PPS
อายุการใช้งาน: มากกว่า 12000 ชั่วโมง กลาง: วัตถุให้ความเย็น
OEM: ที่มีจำหน่าย
แสงสูง:

ปั๊มน้ำหล่อเย็นไฟฟ้ารถยนต์ 12 โวลต์

,

ปั๊มน้ำหล่อเย็นไฟฟ้า 12v อัตโนมัติ

,

ปั๊มน้ำหล่อเย็นไฟฟ้ารถยนต์ 12V

ปั๊มน้ำหล่อเย็น 12VDC ปั๊มน้ำไฟฟ้าสำหรับ HEV หรือรถยนต์ไฟฟ้าปั๊มเสริมชาร์จปั๊มลมเย็น



DKB80 Series ปั๊มน้ำไฟฟ้าสำหรับรถยนต์

การเพิ่ม / การไหลเวียน / ความถี่ตัวแปร / สัญญาณรบกวนต่ำ / การควบคุม PWM / สัญญาณตอบรับ

มอเตอร์ไร้แปรงถ่าน 12 โวลต์ปั๊มน้ำหล่อเย็นไฟฟ้าสำหรับอินเตอร์คูลเลอร์ 0





♣การใช้งาน

นำไปใช้กับ HEV (รถยนต์ไฟฟ้าไฮบริด), EV (รถยนต์ไฟฟ้า), รถไฟ, เรือและระบบหมุนเวียนความร้อนอื่น ๆ และระบบหมุนเวียนความเย็น



♣คุณสมบัติ

♦ปั๊มหอยโข่งแบบขั้นตอนเดียว

♦การส่งแรงแม่เหล็ก (โครงสร้างปั๊มโล่)

♦มอเตอร์กระแสตรงไร้แปรงถ่านประสิทธิภาพสูงใช้พลังงานต่ำประสิทธิภาพสูงอายุการใช้งานยาวนาน

♦ด้วยอุณหภูมิในการทำงานที่หลากหลาย

♦การควบคุมความเร็วสัญญาณ PWM (ข้อเสนอแนะสัญญาณ PG เสริม)

♦ด้วยการควบคุมการไหลคงที่

♦การป้องกันกระแสไฟฟ้าย้อนกลับ

♦การป้องกันการวิ่งแห้ง

♦แรงดันไฟฟ้าเกินการป้องกันกระแสเกิน

♦เกินป้องกันอุณหภูมิเกิน

♦ชิ้นส่วนอิเล็กทรอนิกส์เกรดรถยนต์



♣คำอธิบายทางเทคนิค (ชิ้นส่วนที่สัมผัสกับของเหลว)

ตัวเรือนหัวปั๊ม: PPS + GF

ใบพัด: PPS + GF

ช่องป้องกัน: PPS + GF

แบริ่งเพลา: วัสดุคอมโพสิตคาร์บอนเรซิน + แหวนรองเซรามิกเซอร์โคเนีย

Shaft: เพลาสแตนเลสกลวง

โรเตอร์: ไนลอนฉีดบรรจุ

แหวนซีล: EPDM



♣อุปกรณ์ขับขี่ (รวมมอเตอร์)

แม่เหล็กไฟฟ้าในการขับขี่: แม่เหล็ก + ไนลอนฉีดบรรจุ

สกรูและน็อต: สแตนเลส SUS 304

มอเตอร์ขับเคลื่อน: มอเตอร์ไร้แปรงถ่าน

โครงลวดมอเตอร์: PPA + GF (สีขาว)

ตัวเรือนปั๊ม: อลูมิเนียมอัลลอยด์

ตัวยึด: สแตนเลส SUS 304

ห่วงยึด: สแตนเลส 304 ของสหรัฐฯ + แหวนยางกันชื้น

กันน้ำตามระดับ IP67 (en60529)

ตัวเชื่อมต่อ: 3 Pins หรือ 4Pins (พร้อมการตอบรับสัญญาณ PG)

เส้นผ่านศูนย์กลางหัวฉีด: 22.6 มม. (เส้นผ่าศูนย์กลางภายใน:16 มม.)



♣ข้อมูลจำเพาะของรุ่น

DKB80-12A (SR / PG)

DKB80-24A (SR / PG)





พร้อมส่วนต่อท้ายรุ่นขายึด: SR (เช่น DKB80-12ASR)

ด้วยคำต่อท้ายแบบพินการตอบรับสัญญาณ PG: PG (เช่น DKB80-12APG)



♣คำแนะนำในการติดตั้ง

ปั๊มรุ่น DKB80 เป็นปั๊มหอยโข่งซึ่งต้องเติมไว้ล่วงหน้า

ปั๊มที่ติดตั้งในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดจุ่มอยู่ในของเหลวเสมอหรือเติมปั๊มไว้ล่วงหน้าก่อนเปิดเครื่อง



1: ปั๊มไม่ควรทำงานแบบแห้งแม้ว่าจะสามารถทำงานแบบแห้งได้เป็นเวลา 30 วินาที (หลังจากการทำงานแบบแห้ง 30 วินาทีเครื่องจะหยุดโดยอัตโนมัติ) การทำงานแบบแห้งจะทำให้เกิดเสียงรบกวนและยังเพิ่มการขัดถูให้กับเพลาและปลอกเพลา



2: ใช้ท่อขนาดเส้นผ่านศูนย์กลางที่แนะนำเชื่อมต่อทางเข้าของปั๊มหากคุณใช้ท่อทางเข้าของปั๊มที่มีเส้นผ่านศูนย์กลางเล็กกว่าเนื่องจากแรงดันติดลบในปั๊มทำให้อากาศภายนอกเข้าสู่ปั๊มผ่านท่อได้ง่ายขึ้นจะทำให้ประสิทธิภาพของปั๊มลดลง และฟองอากาศยังสร้างความเสียหายให้กับปั๊ม



3: เมื่อมองจากทิศทางขาเข้าของปั๊มใบพัดจะหมุนตามเข็มนาฬิกา (ดูลูกศรบนพอร์ตทางออก)



4: สามารถติดตั้งปั๊มในแนวตั้งหรือแนวนอน (ดูรูปที่ 1) เมื่อติดตั้งในแนวตั้งพอร์ตเต้ารับควรจะขึ้นด้านบน



5: เพื่อหลีกเลี่ยงไม่ให้เครื่องแห้ง (อากาศติดอยู่ในใบพัด) พอร์ตทางออกของปั๊มน้ำควรอยู่ในแนวตั้งหรือที่ด้านบนของใบพัด(ดูรูปที่ 1)



6: ท่อที่เชื่อมต่อควรติดตั้งในแนวตั้ง (หรือไม่มีข้อศอกใน 20 ซม.) เพื่อให้อากาศถ่ายเทได้สะดวกไม่ควรใช้ท่อทางออกน้อยกว่า 90 องศา

ข้อศอก (ดูรูปที่ 2)



7: อย่าใช้น้ำทะเลหรือมลภาวะหนักอื่น ๆ ที่มีของเหลวปนเปื้อนขนาดใหญ่เป็นสื่อของเหลว

1~2

มอเตอร์ไร้แปรงถ่าน 12 โวลต์ปั๊มน้ำหล่อเย็นไฟฟ้าสำหรับอินเตอร์คูลเลอร์ 2



♣อุณหภูมิ พารามิเตอร์

อุณหภูมิของเหลวปานกลาง: -40 ℃ถึง + 120 ℃ (-40 ° F ถึง + 248 ° F)

อุณหภูมิแวดล้อมในการทำงาน: -40 ℃ถึง + 100 ℃ (-40 ° F ถึง + 212 ° F)

อุณหภูมิในการจัดเก็บ: -40 ℃ถึง + 70 ℃ (-40 ° F ถึง + 158 ° F)

(สูงถึง 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)



♣ความดันของระบบ

-0.2 ถึง 2.5 บาร์ (100 ℃ (212 ° F)

อายุการใช้งานมากกว่า 20,000 ชั่วโมงขึ้นอยู่กับแรงดันไฟฟ้าที่กำหนดและอุณหภูมิแวดล้อม 36 ℃ (86 ° F)



♣ช่วงแรงดันไฟฟ้า

จัดอันดับปั๊มน้ำ 12V ช่วงที่ใช้งานได้ 9V - 16V

จัดอันดับปั๊มน้ำ 24V ช่วงที่ใช้งานได้ 18V - 30V

แม้ว่ามอเตอร์จะสามารถใช้งานได้ในช่วงแรงดันและอุณหภูมิที่หลากหลาย แต่แรงดันและอุณหภูมิที่มากเกินไปหรือต่ำเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ปั๊มจะไม่สามารถสัมผัสกับรังสีความร้อนโดยรอบได้



ของเหลวปานกลาง: น้ำบริสุทธิ์ส่วนผสมของเหลว (น้ำที่มีไกลคอลต่ำกว่า 60%)



♣พารามิเตอร์ทางไฟฟ้า

แรงดันใช้งาน (VDC) กำลังไฟ (W) การไหลสูงสุด (L / H) หัวสูงสุด (M) น้ำหนัก (g)
9V-16V (12 โวลต์) 80W 1800L / ชม 10 ล้าน 750 ก
18V-30V (24 โวลต์) 80W 1800L / ชม 10 ล้าน 750 ก



♣รูปแบบตัวเชื่อมต่อและหมุด

3 ขั้วต่อ PIN   พิน 1 พิน 2 พิน 3
  174357-2 + 12V / + 24VDC PWM GND
ขั้วต่อ 4 PIN   B + (4) SWP (3) เอ็นดับเบิลยูพี (2) GND (1)
รูปแบบตัวเชื่อมต่อที่ตรงกัน 7283-7449-30 + 12V / + 24VDC PWM สัญญาณตอบรับ GND

3 pin 4 pin.jpg



♣แนะนำขนาดสายไฟ (ขึ้นอยู่กับแรงดันไฟฟ้าลดลง 3%)

ความหนาของลวด ความยาวสายไฟสูงสุด
  12วี 24 โวลต์
1.5 มม. ² --- 16 ม
2.5 มม. ² 6.3 ม 25 ม
3 มม. ² 8 ม 31 ม
4 มม. ² 10 ม 40 ม



ความสนใจ

1. อุณหภูมิในการทำงาน: -40--120ควรพยายามหลีกเลี่ยงตัวเร่งปฏิกิริยาสามองค์ประกอบระบบท่อระบายก๊าซและเครื่องยนต์ในระหว่างการติดตั้งตรวจสอบอุณหภูมิสภาพแวดล้อมการทำงาน

2. ตำแหน่งการติดตั้งปั๊มน้ำควรอยู่ใกล้กับระดับน้ำต่ำมากที่สุดเพื่อยืดอายุการใช้งานของปั๊ม

3. เพื่อลดการกันน้ำควรลดจำนวนข้อศอกในท่อในการติดตั้งให้มากที่สุดอย่าให้ข้อศอกใด ๆ อยู่ในระยะ 20 ซม.

4. โปรดใช้ปั๊มให้ห่างไกลจากสภาพแวดล้อมที่เต็มไปด้วยฝุ่นฝุ่นเป็นอันตรายเพื่อลดอายุการใช้งาน

5. ให้ความสำคัญกับความบริสุทธิ์ของน้ำหลีกเลี่ยงการติดขัดและใบพัดที่ปิดกั้นเพื่อลดอายุการใช้งานของปั๊ม



♣กราฟเส้นโค้ง

มอเตอร์ไร้แปรงถ่าน 12 โวลต์ปั๊มน้ำหล่อเย็นไฟฟ้าสำหรับอินเตอร์คูลเลอร์ 4

♣ขนาดโดยรวม

มอเตอร์ไร้แปรงถ่าน 12 โวลต์ปั๊มน้ำหล่อเย็นไฟฟ้าสำหรับอินเตอร์คูลเลอร์ 5

♣โครงสร้างปั๊ม

มอเตอร์ไร้แปรงถ่าน 12 โวลต์ปั๊มน้ำหล่อเย็นไฟฟ้าสำหรับอินเตอร์คูลเลอร์ 6
