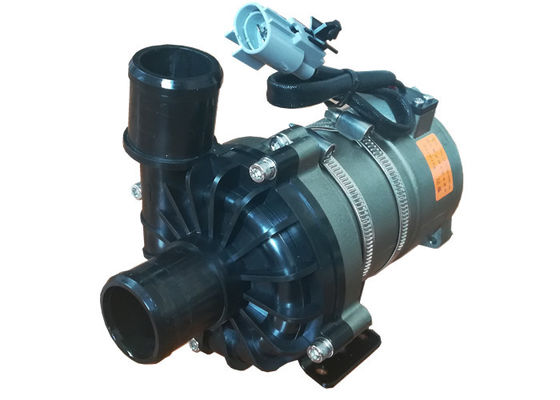

ปั๊มน้ำหล่อเย็นไฟฟ้า 12V DC สำหรับรถบรรทุกรถบรรทุก

OWP-4500KL230 SERIES ปั๊มน้ำ DC แบบไม่มีแปรง

การเพิ่ม / การไหลเวียน / ปั๊มความถี่แปรผัน / เสียงรบกวนต่ำ / แรงเหวี่ยง

■การใช้งาน

ใช้กันอย่างแพร่หลายในรถบัสไฮบริดรถยนต์นั่งไฮบริดรถยนต์ไฟฟ้ารถไฟเรือและระบบหมุนเวียนความร้อนและความเย็นอื่น ๆ

■คุณสมบัติ

◆ปั๊มหอยโข่ง

◆การส่งแรงแม่เหล็ก

◆มอเตอร์กระแสตรงไร้แปรงถ่านประสิทธิภาพสูงใช้พลังงานต่ำประสิทธิภาพสูงอายุการใช้งานยาวนาน

◆ด้วยอุณหภูมิในการทำงานที่หลากหลาย

◆การควบคุมความเร็วสัญญาณ PWM (อุปกรณ์เสริม)

◆เอาต์พุตสัญญาณการวินิจฉัย (อุปกรณ์เสริม)

◆ด้วยการควบคุมการไหลคงที่

◆การป้องกันกระแสไฟฟ้าย้อนกลับ

◆การป้องกันขณะวิ่งแห้ง

◆แรงดันไฟฟ้าเกินการป้องกันกระแสเกิน

◆เกินป้องกันอุณหภูมิ

■คำอธิบายทางเทคนิค (ส่วนที่เกี่ยวข้องกับของเหลว)

หัวปั๊ม: อลูมิเนียมอัลลอยด์หล่อขึ้นรูป

ใบพัด: อลูมิเนียมอัลลอยด์หล่อขึ้นรูป

ช่องป้องกัน: PPS + GF

ปลอกเพลา: วัสดุคอมโพสิต carborundum

Shaft: เพลาสแตนเลส (3CR13)

ตัวเรือนแม่เหล็ก: ฝาพลาสติก PPS + GF

แหวนซีล: EPDM

■อุปกรณ์ขับรถ (รวมมอเตอร์)

โรเตอร์ขับ: แม่เหล็กหุ้มพลาสติก PPS + GF

สกรูและสแตนเลส A2-70

มอเตอร์ขับเคลื่อน: มอเตอร์ไร้แปรงถ่าน

โครงลวดมอเตอร์: PPA

ตัวเครื่องปั๊ม: ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปด้วยการพ่นทรายและอโนไดซ์ + เคลือบผง PE

วงเล็บ: เหล็ก

ห่วงยึด: สแตนเลส 304 ของสหรัฐฯ

กันน้ำตามระดับ IP68 (en60529)

รูปแบบตัวเชื่อมต่อ: AMP 6-176143-6, ตัวล็อค: AMP 85003-2 (ที่จับคู่ Plug AMP 6-176146-6)

เส้นผ่านศูนย์กลางหัวฉีด: 40 มม. (1.5 นิ้ว)

■ คำแนะนำในการติดตั้ง

OWP-4500KL ซีรีส์ปั๊มเป็นปั๊มหอยโข่งที่ต้องเติมไว้ล่วงหน้า

ปั๊มติดตั้งในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดจุ่มอยู่ในของเหลวเสมอหรือเติมปั๊มไว้ล่วงหน้าก่อนเปิดเครื่อง

1: ปั๊มไม่ควรทำงานแบบแห้งแม้ว่าจะสามารถทำงานแบบแห้งได้เป็นเวลา 15 นาที (หลังจากการทำงานแบบแห้ง 15 นาทีเครื่องจะหยุดโดยอัตโนมัติ) การทำงานแบบแห้งจะทำให้เกิดเสียงรบกวนและยังเพิ่มการขัดถูที่เพลาและปลอกเพลา

2: ใช้ท่อขนาดเส้นผ่านศูนย์กลางที่แนะนำเชื่อมต่อทางเข้าของปั๊มหากคุณใช้ท่อทางเข้าของปั๊มที่มีเส้นผ่านศูนย์กลางเล็กกว่าเนื่องจากแรงดันติดลบในปั๊มอากาศภายนอกเข้าสู่ปั๊มผ่านท่อได้ง่ายขึ้นจะทำให้ประสิทธิภาพของปั๊มลดลง และฟองอากาศยังสร้างความเสียหายให้กับปั๊ม

3: เมื่อมองจากทิศทางขาเข้าของปั๊มใบพัดจะหมุนตามเข็มนาฬิกา (ดูลูกศรบนพอร์ตเต้ารับ)

4: สามารถติดตั้งปั๊มในแนวตั้งหรือแนวนอน (ดูรูปที่ 1) เมื่อติดตั้งในแนวตั้งพอร์ตเต้ารับควรจะขึ้นด้านบน

5: เพื่อหลีกเลี่ยงไม่ให้เครื่องแห้ง (อากาศติดอยู่ในใบพัด) พอร์ตทางออกของปั๊มน้ำควรอยู่ในแนวตั้งหรือที่ด้านบนของใบพัด(ดูรูปที่ 1)

6: ท่อที่เชื่อมต่อควรติดตั้งในแนวตั้ง (หรือไม่มีข้อศอกที่ 20 ซม.) เพื่อให้อากาศถ่ายเทได้สะดวกไม่ควรใช้ท่อทางออกน้อยกว่า 90 องศาข้อศอก (ดูรูปที่ 2)

7: ไม่สามารถใช้น้ำทะเลหรือมลภาวะหนักอื่น ๆ ที่มีของเหลวปนเปื้อนขนาดใหญ่เป็นสื่อของเหลว

■อุณหภูมิ พารามิเตอร์

อุณหภูมิของเหลวปานกลาง: -40 ℃ถึง + 85 ℃ (-40 ° F ถึง + 185 ° F)

อุณหภูมิแวดล้อมในการทำงาน: -40 ℃ถึง + 120 ℃ (-40 ° F ถึง + 248 ° F)

อุณหภูมิในการจัดเก็บ: -40 ℃ถึง + 70 ℃ (-40 ° F ถึง + 158 ° F)

(สูงถึง 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)

■ ความดันของระบบ

-0.2 ถึง 2.5 บาร์ (100 ℃ (212 ° F)

อายุการใช้งานมากกว่า 20,000 ชั่วโมงขึ้นอยู่กับแรงดันไฟฟ้าที่กำหนดและอุณหภูมิแวดล้อม 36 ℃ (86 ° F)

■ ช่วงแรงดันไฟฟ้า

จัดอันดับปั๊มน้ำ 24V ช่วงที่ใช้งานได้ 9V - 16V

แม้ว่ามอเตอร์จะสามารถใช้งานได้ในช่วงแรงดันและอุณหภูมิที่หลากหลาย แต่แรงดันและอุณหภูมิที่มากเกินไปหรือต่ำเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ปั๊มไม่สามารถสัมผัสกับรังสีความร้อนโดยรอบได้

ของเหลวปานกลาง: ของเหลวผสม (น้ำที่มีไกลคอลต่ำกว่า 60%)

■พารามิเตอร์ทางไฟฟ้า

รูปแบบตัวเชื่อมต่อและคุณสมบัติทางไฟฟ้าที่สอดคล้องกัน (ดูรูปที่ 3):

รูปที่ 3

ขนาดสายไฟที่แนะนำคือ (ขึ้นอยู่กับแรงดันไฟฟ้าลดลง 3%)

* ความยาวของสายไฟหมายถึงระยะห่างจากปั๊มถึงแบตเตอรี่

■ ความสนใจ

1. อุณหภูมิในการทำงาน: -40 ℃ --120 ℃ควรพยายามหลีกเลี่ยงใกล้กับตัวเร่งปฏิกิริยาสามองค์ประกอบระบบท่อระบายก๊าซและเครื่องยนต์ในระหว่างการติดตั้งให้แน่ใจว่าอุณหภูมิของสภาพแวดล้อมการทำงาน

2. ตำแหน่งการติดตั้งปั๊มน้ำควรอยู่ใกล้กับระดับน้ำต่ำมากที่สุดเพื่อยืดอายุการใช้งานของปั๊ม

4. โปรดใช้ปั๊มให้ห่างไกลจากสภาพแวดล้อมที่เต็มไปด้วยฝุ่นฝุ่นเป็นอันตรายเพื่อลดอายุการใช้งาน

5. ให้ความสำคัญกับความบริสุทธิ์ของน้ำหลีกเลี่ยงการติดขัดและใบพัดที่ปิดกั้นเพื่อลดอายุการใช้งานของปั๊ม

■ พารามิเตอร์ประสิทธิภาพ

• มิติภายนอก
