รายละเอียดสินค้า:
|
อัตราการไหล: | Q = 900L / HH = 11.5M | แรงดันไฟฟ้า: | 12V, 24V |
---|---|---|---|
วัสดุ: | ตัวเรือนอะลูมิเนียมอัลลอย + PPS | อายุการใช้งาน: | มากกว่า 20,000 ชั่วโมง |
กลาง: | วัตถุให้ความเย็น | การสื่อสาร: | สามารถโดยสารรถประจำทาง |
แสงสูง: | ปั๊มเทอร์โบชาร์จเจอร์ปั๊มน้ำอินเตอร์คูลเลอร์ปั๊มน้ำเทอร์โบชาร์จเจอร์อินเตอร์คูลเลอร์,intercooler water pump,turbocharger intercooler water pump |

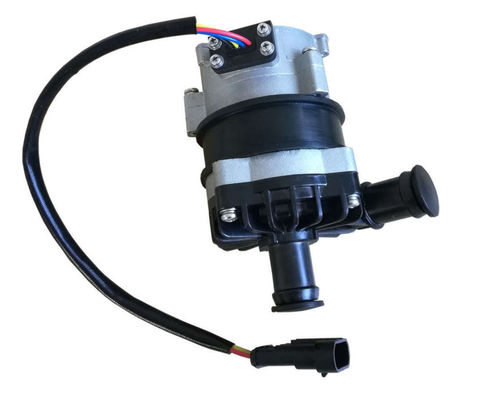

12V / 24V DC พร้อมอินเทอร์เฟซ CAN ปั๊มน้ำหล่อเย็นไฟฟ้าไร้แปรงประสิทธิภาพสูงสำหรับรถยนต์ไฟฟ้าไฮบริด
การเพิ่ม / การไหลเวียน / ความถี่ตัวแปร / เสียงรบกวนต่ำ / ปั๊มโล่ / CAN BUS
■การใช้งาน
ใช้กันอย่างแพร่หลายในรถบัสไฮบริดรถยนต์นั่งไฮบริดรถยนต์ไฟฟ้ารถไฟและเรือและระบบหมุนเวียนความร้อนและความเย็นอื่น ๆ
■คุณสมบัติ
◆ปั๊มหอยโข่ง
◆การส่งแรงแม่เหล็ก (โครงสร้างปั๊มโล่)
◆มอเตอร์กระแสตรงไร้แปรงถ่านประสิทธิภาพสูงใช้พลังงานต่ำประสิทธิภาพสูงอายุการใช้งานยาวนาน
◆ด้วยอุณหภูมิการทำงานที่หลากหลาย
◆การควบคุมความเร็วสัญญาณ PWM
◆ด้วยการควบคุมการไหลคงที่
◆การป้องกันกระแสไฟฟ้าย้อนกลับ
◆การป้องกันขณะวิ่งแห้ง
◆แรงดันไฟฟ้าเกินการป้องกันกระแสเกิน
◆เกินป้องกันอุณหภูมิ
■คำอธิบายทางเทคนิค (ชิ้นส่วนที่เกี่ยวข้องกับของเหลว)
ตัวเรือนหัวปั๊ม: PPS + GF
ใบพัด: PPS + GF
ช่องป้องกัน: PPS + GF
ปลอกเพลา: วัสดุคอมโพสิตคาร์บอนเรซิน
Shaft: เพลาสแตนเลส
ตัวเรือนแม่เหล็ก: ฝาพลาสติกไนลอน
แหวนซีล: EPDM
■อุปกรณ์ขับขี่ (รวมมอเตอร์)
แม่เหล็กไฟฟ้าในการขับขี่: แม่เหล็กหุ้มพลาสติกไนลอน
สกรูและน็อต: สแตนเลส SUS 304
มอเตอร์ขับเคลื่อน: มอเตอร์ไร้แปรงถ่าน
โครงลวดมอเตอร์: PPA GF
ตัวเครื่องปั๊ม: ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปด้วยการพ่นทรายและการชุบ
วงเล็บ: เหล็กเคลือบด้วยผง
ห่วงยึด: สแตนเลส # 304 + แหวนยางกันชื้น
กันน้ำตามระดับ IP67 (en60529)
รุ่นตัวเชื่อมต่อ: 174359-2 (ที่จับคู่ปลั๊ก 174357-2)
เส้นผ่านศูนย์กลางหัวฉีด: 22.6 มม. (เส้นผ่านศูนย์กลางภายใน: 16 มม.)
■ ข้อมูลจำเพาะของรุ่น
OWP-SH120-12ASR
12V DC พร้อมส่วนต่อท้ายรุ่นขายึด: 12ASR
■ คำแนะนำในการติดตั้ง
OWP-SH120 series ปั๊มเป็นปั๊มหอยโข่งที่ต้องเติมไว้ล่วงหน้า
ปั๊มที่ติดตั้งในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดจุ่มอยู่ในของเหลวเสมอหรือเติมปั๊มไว้ล่วงหน้าก่อนเปิดเครื่อง
1: ปั๊มไม่ควรทำงานแบบแห้งแม้ว่าจะสามารถทำงานแบบแห้งได้เป็นเวลา 30 วินาที (หลังจากการทำงานแบบแห้ง 30 วินาทีเครื่องจะหยุดโดยอัตโนมัติ) การทำงานแบบแห้งจะทำให้เกิดเสียงรบกวนและยังเพิ่มการขัดถูให้กับเพลาและปลอกเพลา
2: ใช้ท่อขนาดเส้นผ่านศูนย์กลางที่แนะนำเชื่อมต่อทางเข้าของปั๊มหากคุณใช้ท่อทางเข้าของปั๊มที่มีเส้นผ่านศูนย์กลางเล็กกว่าเนื่องจากแรงดันติดลบในปั๊มทำให้อากาศภายนอกเข้าสู่ปั๊มผ่านท่อได้ง่ายขึ้นจะทำให้ประสิทธิภาพของปั๊มลดลง และฟองอากาศยังสร้างความเสียหายให้กับปั๊ม
3: เมื่อมองจากทิศทางขาเข้าของปั๊มใบพัดจะหมุนตามเข็มนาฬิกา (ดูลูกศรบนพอร์ตทางออก)
4: สามารถติดตั้งปั๊มในแนวตั้งหรือแนวนอน (ดูรูปที่ 1) เมื่อติดตั้งในแนวตั้งพอร์ตเต้ารับควรจะขึ้นด้านบน
5: เพื่อหลีกเลี่ยงไม่ให้เครื่องแห้ง (อากาศติดอยู่ในใบพัด) พอร์ตทางออกของปั๊มน้ำควรอยู่ในแนวตั้งหรือที่ด้านบนของใบพัด(ดูรูปที่ 1)
6: ท่อที่เชื่อมต่อควรติดตั้งในแนวตั้ง (หรือไม่มีข้อศอกใน 20 ซม.) เพื่อให้อากาศถ่ายเทได้สะดวกไม่ควรใช้ท่อทางออกน้อยกว่า 90 องศา
ข้อศอก (ดูรูปที่ 2)
7: ไม่สามารถใช้น้ำทะเลหรือมลภาวะหนักอื่น ๆ ที่มีของเหลวปนเปื้อนขนาดใหญ่เป็นสื่อของเหลว
■อุณหภูมิ พารามิเตอร์
อุณหภูมิของเหลวปานกลาง: -40 ℃ถึง + 100 ℃ (-40 ° F ถึง + 212 ° F)
อุณหภูมิแวดล้อมในการทำงาน: -40 ℃ถึง + 120 ℃ (-40 ° F ถึง + 248 ° F)
อุณหภูมิในการจัดเก็บ: -40 ℃ถึง + 70 ℃ (-40 ° F ถึง + 158 ° F) (สูงถึง 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)
■ ความดันของระบบ
-0.2 ถึง 2.5 บาร์ (100 ℃ (212 ° F)
อายุการใช้งานมากกว่า 20,000 ชั่วโมงขึ้นอยู่กับแรงดันไฟฟ้าที่กำหนดและอุณหภูมิแวดล้อม 36 ℃ (86 ° F)
■ ช่วงแรงดันไฟฟ้า
จัดอันดับปั๊มน้ำ 12V ช่วงที่ใช้งานได้ 9V - 16V
แม้ว่ามอเตอร์จะสามารถใช้งานได้ในช่วงแรงดันและอุณหภูมิที่หลากหลาย แต่แรงดันและอุณหภูมิที่มากเกินไปหรือต่ำเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ปั๊มจะไม่สามารถสัมผัสกับรังสีความร้อนโดยรอบได้
ของเหลวปานกลาง: น้ำบริสุทธิ์ส่วนผสมของเหลว (น้ำที่มีไกลคอลต่ำกว่า 60%)
■พารามิเตอร์ทางไฟฟ้า
แรงดันไฟฟ้าในการทำงาน |
กำลังไฟ |
กระแสนิยม |
ขนาด |
น้ำหนัก |
9V-16V (12 โวลต์) | 120W | Q = 900L / HH = 11.5M | 129 * 107 * 80 | 750 ก |
รูปแบบตัวเชื่อมต่อและคุณสมบัติทางไฟฟ้าที่สอดคล้องกัน (ดูรูปที่ 3):
AMP282106-1 | 1 (สีแดง) | 2 (สีเหลือง) | 3 (สีน้ำเงิน) | 4 (สีดำ) |
(ตรงปลั๊ก AMP282109-1) | + 12V | PWM | ข้อเสนอแนะข้อผิดพลาด | GND |
■อักขระ PWM
รอบการทำงาน | คำอธิบาย |
ข้อสังเกต: |
0% ≤duty≤7% | เอาต์พุตเริ่มต้น(ความเร็วสูงสุด) | |
7% ≤duty≤12% | โหมด PWM (หยุด) | |
13% ≤duty≤85% | โหมด PWM (ช่วงการควบคุมความเร็วเชิงเส้น) | |
86% ≤duty≤100% | โหมด PWM (จำกัด ความเร็วสูงสุด) |
■ ความสนใจ
1. อุณหภูมิในการทำงาน: -40 ℃ --120 ℃ควรพยายามหลีกเลี่ยงใกล้กับตัวเร่งปฏิกิริยาสามองค์ประกอบระบบท่อปล่อยก๊าซและเครื่องยนต์ในระหว่างการติดตั้งให้แน่ใจว่าอุณหภูมิของสภาพแวดล้อมการทำงาน
2. ตำแหน่งการติดตั้งปั๊มน้ำควรอยู่ใกล้กับระดับน้ำต่ำมากที่สุดเพื่อยืดอายุการใช้งานของปั๊ม
4. โปรดใช้ปั๊มให้ห่างไกลจากสภาพแวดล้อมที่เต็มไปด้วยฝุ่นฝุ่นเป็นอันตรายเพื่อลดอายุการใช้งาน
5. ให้ความสำคัญกับความบริสุทธิ์ของน้ำหลีกเลี่ยงการติดขัดและใบพัดที่ปิดกั้นเพื่อลดอายุการใช้งานของปั๊ม
■ พารามิเตอร์ประสิทธิภาพ
