รายละเอียดสินค้า:
|
| ใช้งานแรงดันไฟฟ้า: | DC 20V-32V | การไหลสูงสุด:: | 5000L / H |
|---|---|---|---|
| หัวสูงสุด:: | 24m | สัญญาณรบกวน: | ≤65dB |
| เกรด IP: | IP67 | อายุการใช้งาน: | ≥20000h |
| พลังงานสูงสุด: | 300W | ||
| แสงสูง: | ปั๊มน้ำไฟฟ้าสำหรับงานหนักปั๊มน้ำเครื่องยนต์ไฟฟ้า,electric engine water pump |
||

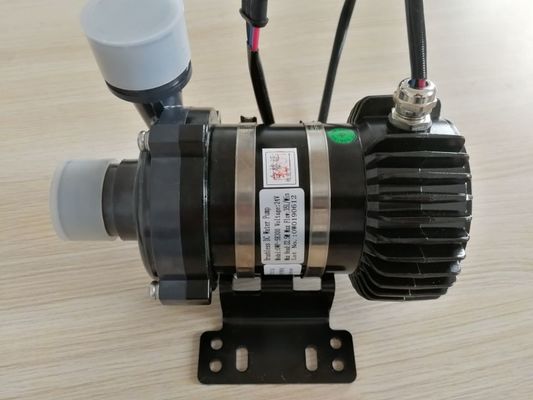

OWP-SH300 ปั๊มน้ำไร้แปรงถ่าน
ปั๊มเพิ่ม / หมุนเวียน / ความถี่ตัวแปร / เสียงรบกวนต่ำ / ปั๊มหอยโข่ง
การควบคุม PWM / CAN BUS (อุปกรณ์เสริม)
แนะนำสั้น ๆ และข้อกำหนดทางเทคนิค
1,การใช้ปั๊มน้ำไฟฟ้า:
ความหมายของปั๊มหอยโข่ง:
ปั๊มหอยโข่งใช้ในการขนส่งของเหลวโดยการเปลี่ยนพลังงานจลน์ของการหมุนไปเป็นอุทกพลศาสตร์
พลังงานของการไหลของของเหลวพลังงานในการหมุนมักมาจากเครื่องยนต์หรือมอเตอร์ไฟฟ้า.ของเหลวจะเข้าสู่ปั๊ม
ใบพัดไปตามหรือใกล้กับแกนหมุนและถูกเร่งโดยใบพัดโดยไหลออกไปด้านนอกในแนวรัศมีไปยังห้องกระจายหรือรูปก้นหอย (ปลอก) ซึ่งจะออกจาก
การใช้งาน:
ใช้กันอย่างแพร่หลายในบัสไฮบริดไฮบริด
รถยนต์นั่งส่วนบุคคล, รถไฟฟ้า, รถไฟ,
เรือและเครื่องทำความร้อนอื่น ๆ และ
ระบบหมุนเวียนความเย็น
คุณสมบัติโครงสร้าง:
1: โครงสร้างหลัก :หัวปั๊มมอเตอร์กระแสตรงไร้แปรงถ่าน
และตัวควบคุม；
2: คุณสมบัติ : โครงสร้างที่กะทัดรัดการปิดผนึกที่แข็งแกร่งแข็งแรง
ความสามารถในการปรับตัวเข้ากับสภาพแวดล้อมและสื่อโครงสร้างและ
วัสดุมีความต้านทานการกัดกร่อนทนต่อแรงกระแทกสูง
มีโครงสร้างการกระจายความร้อนที่ดี
1, OWP-SH300 โครงสร้างปั๊มน้ำ
แนะนำสั้น ๆ และข้อกำหนดทางเทคนิค
ดัชนีประสิทธิภาพ II:
1, ประสิทธิภาพ (H = 20m； η≥43%)；
2, การไหล (H = 20m； Q≥ 2000L / H)
ดัชนีประสิทธิภาพ ผม:
หัว (H = 24 ± 1m； Q = 0 L / H)
ดัชนีประสิทธิภาพ สาม:
1, ประสิทธิภาพ (H = 16m； η≥52%)；
2, การไหล (H = 16m； Q = 3100L / H)
ดัชนีประสิทธิภาพ IV:
1, ประสิทธิภาพ (H = 10m； η≥43%)；
2, การไหล (H = 10m； Q = 4200L / H)
1, OWP-SH300 เส้นโค้งประสิทธิภาพ
OWP-SH300 ปั๊มน้ำ Flow & Head performance curve
2 ข้อกำหนดทางเทคนิคของปั๊มน้ำ OWP-SH300
| N0. | สิ่งของ | พารามิเตอร์ | ข้อสังเกต |
| 1 | แรงดันไฟฟ้า | DC24V | |
| 2 | แรงดันไฟฟ้าในการทำงาน | DC20 ～ 32V | |
| 3 | อายุการใช้งาน | ≥20000ชม | |
| 4 | เสียงรบกวนในการทำงาน | ≤60เดซิเบล | |
| 5 | รอบการตัด | ≥100000ครั้ง | |
| 6 | อุณหภูมิโดยรอบ | -40 ℃ ～ 105 ℃ | |
| 7 | เกรดฉนวนมอเตอร์ | ชั้น F | |
| 8 | ระดับการป้องกัน | IP67 | |
| 9 | สื่อการทำงาน | ของเหลวป้องกันการแช่แข็ง | |
| 10 | โหมดควบคุม | PWM หรือ CAN (อุปกรณ์เสริม) |
1, คุณสมบัติโครงสร้างหัวปั๊มน้ำ
หัวปั๊ม:
1: ห้องก้นหอยและใบพัดทำจากวัสดุพลาสติกประสิทธิภาพสูง (ความต้านทานการบีบอัดสูง
ความแข็งแรงความต้านทานการกัดกร่อน)；
2: คุณสมบัติของการปฏิวัติเฉพาะต่ำ
ห้องใบพัดและโครงสร้างใบพัด: เพิ่มข้อ จำกัด ของการไหลของของไหล
และผลการเบี่ยงเบนดีการสูญเสียไฮดรอลิกขนาดเล็กแรงเสียดทานต้านทานน้ำต่ำความผันผวนของของเหลวมีขนาดเล็ก
3: ลักษณะโครงสร้างของห้องก้นหอยปั๊มยกสูง: ปรับปรุงรูปร่างของช่องทางวิ่งมุมลิ้นก้นหอย
และรูปก้นหอยสามารถลดการสูญเสียกระแสไหลวนการสูญเสียผลกระทบและการไหลของเจ็ทที่ตื่นภายใต้แรงดันสูงได้ดี
คุณสมบัติโครงสร้างหัวปั๊มน้ำ
1: อายุการใช้งานยาวนานมีความทนทานสูง
2: ประสิทธิภาพไฮดรอลิกสูง (สภาพคะแนน≥64%)；
3: เสถียรภาพที่ดีและเสียงรบกวนต่ำ
4: เครื่องซักผ้าแบบแบน:
ความต้านทานการสึกหรอของตลับลูกปืนเซรามิกได้รับการปรับปรุงโดยใช้วัสดุโลหะผสมแข็งที่มีความต้านทานการสึกหรอสูงดังนั้นจะช่วยเพิ่มเสถียรภาพและความทนทาน
2: คุณสมบัติโครงสร้างมอเตอร์ไร้แปรงถ่าน
โครงสร้างมอเตอร์:
1: ตัวเรือนสแตนเลสของโรเตอร์คือ
ปิดผนึกด้วยรอยเลเซอร์
ก) วัสดุสแตนเลสใหม่คือ
ทนต่อการกัดกร่อนมากขึ้น；
b) การป้องกันการรั่วซึมที่ดีขึ้นมาก；
2: ขดลวดสเตเตอร์:
1, ลดความต้านทาน, ลด
การสูญเสียความร้อน； 2 ลด
จำนวนขดลวดลด
ปริมาตรของพื้นที่
c) ลดช่องว่างแม่เหล็กลด
การสูญเสียฟลักซ์แม่เหล็ก；
คุณสมบัติโครงสร้างมอเตอร์ BLDC
1, ซีลแน่นทนต่อการกัดกร่อนสูงแข็งแรง
การปรับตัวปานกลาง；
2, ค่าความร้อนต่ำ, กระแสไฟฟ้าต่ำและมอเตอร์สูง
ประสิทธิภาพ；
3: โรเตอร์ถูกพันด้วย
แจ็คเก็ตสแตนเลสอย่างแน่นหนาด้วยการเชื่อมด้วยเลเซอร์ประสิทธิภาพการปิดผนึกความต้านทานการกัดกร่อนดีขึ้นมาก
ตารางการเลือกพารามิเตอร์ปั๊มน้ำ
| หัว (M) | ไหล (L / H) | กำลัง / (W) | ประสิทธิภาพ | ความต้านทานท่อที่ใช้งานได้ |
| 0 ~ 8 | 4500 ~ 5100 | 256W | ≤40% | ≤8ม |
| 9 ~ 12 | 3500 ~ 4400 | 256W | 40% ~ 48% | 9 ~ 12 ม |
| 13 ~ 16 | 2800 ~ 3400 | 256W | 48% ~ 54% | 13 ~ 16 ม |
| 17 ~ 20 | 2000 ~ 2800 | 290W | 44% ~ 50% | 17 ~ 20 ม |
| ＞ 20 | 0 ~ 2100 | 305 วัตต์ | ＜44% | 20 ~ 24 ม |
ดาวน์โหลดข้อมูลจำเพาะดังต่อไปนี้
