รายละเอียดสินค้า:
|
| ใช้งานแรงดันไฟฟ้า: | DC 18V-32V | การไหลสูงสุด:: | 5000L / H |
|---|---|---|---|
| หัวสูงสุด:: | 20m | จัดอันดับการไหลและยก: | 2400L / H, H = 17 ม |
| สัญญาณรบกวน: | ≤61dB | เกรด IP: | IP68 |
| อายุการใช้งาน: | ≥20000h | ||
| แสงสูง: | ปั๊มน้ำไฟฟ้าสำหรับงานหนักปั๊มน้ำเครื่องยนต์ไฟฟ้า,electric engine water pump |
||

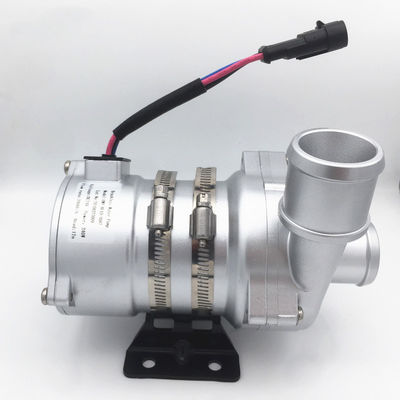

DC 24 V 240W ยานยนต์ไฟฟ้ามอเตอร์แบบไม่มีแปรงปั๊มน้ำสำหรับรถบัส BEV / PHEV การไหลเวียนของสารหล่อเย็นในยานพาหนะด้วยการควบคุม PWM
ปั๊มเพิ่ม / หมุนเวียน / ความถี่ตัวแปร / เสียงรบกวนต่ำ / ปั๊มหอยโข่ง
การควบคุม PWM / การวินิจฉัยข้อผิดพลาด
■การใช้งาน
ใช้กันอย่างแพร่หลายในรถบัสไฮบริดรถยนต์นั่งไฮบริดรถยนต์ไฟฟ้ารถไฟเรือและระบบหมุนเวียนความร้อนและความเย็นอื่น ๆ
■คุณสมบัติ
◆ปั๊มหอยโข่ง
◆การส่งแรงแม่เหล็ก
◆มอเตอร์กระแสตรงไร้แปรงถ่านประสิทธิภาพสูง
◆ใช้พลังงานต่ำประสิทธิภาพสูงอายุการใช้งานยาวนาน
◆ด้วยอุณหภูมิการทำงานที่หลากหลาย
◆การควบคุมความเร็วสัญญาณ PWM
◆เอาต์พุตสัญญาณการวินิจฉัย
◆ด้วยการควบคุมการไหลคงที่
◆การป้องกันกระแสไฟฟ้าย้อนกลับ
◆การป้องกันขณะวิ่งแห้ง
◆แรงดันไฟฟ้าเกินการป้องกันกระแสเกิน
◆เกินป้องกันอุณหภูมิ
■คำอธิบายทางเทคนิค (ชิ้นส่วนที่เกี่ยวข้องกับของเหลว)
ตัวเรือนหัวปั๊ม: อลูมิเนียมอัลลอยด์หล่อขึ้นรูป
ใบพัด: PPS + GF
ช่องป้องกัน: PPS + GF
ปลอกเพลา: วัสดุคอมโพสิต carborundum
Shaft: เพลาสแตนเลส (3CR14)
ตัวเรือนแม่เหล็ก: ฝาพลาสติก PPS
แหวนซีล: EPDM
EMC: ชั้นประถมศึกษาปีที่ 3
เสียงรบกวน: ≤61dB
■อุปกรณ์ขับขี่ (รวมมอเตอร์)
โรเตอร์ขับรถ: แม่เหล็กหุ้มพลาสติก PPS
สกรูและน็อต: สแตนเลส SUS 304
มอเตอร์ขับเคลื่อน: มอเตอร์กระแสตรงไร้แปรงถ่าน
โครงลวดมอเตอร์: PPA GF
ตัวเรือนปั๊ม: ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปด้วยการพ่นทรายและอโนไดซ์ + เคลือบผง PE ..
วงเล็บ: เหล็ก
ห่วงยึด: สแตนเลส 304 ของสหรัฐฯ
กันน้ำตามระดับ IP68 (en60529)
รูปแบบการเชื่อมต่อ: AMP282106-1 (ที่จับคู่ปลั๊ก AMP282088-1)
เส้นผ่านศูนย์กลางหัวฉีด: 38 มม. (1.5 นิ้ว)
■ คำแนะนำในการติดตั้ง
OWP-BL43-408T series ปั๊มเป็นปั๊มหอยโข่งที่ต้องเติมไว้ล่วงหน้า
ปั๊มที่ติดตั้งในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดจุ่มอยู่ในของเหลวเสมอหรือเติมปั๊มไว้ล่วงหน้าก่อนเปิดเครื่อง
1: ปั๊มไม่ควรทำงานแบบแห้งแม้ว่าจะสามารถทำงานแบบแห้งได้เป็นเวลา 15 นาที (หลังจากการทำงานแบบแห้ง 15 นาทีเครื่องจะหยุดทำงานโดยอัตโนมัติ) การทำงานแบบแห้งจะทำให้เกิดเสียงรบกวนและยังเพิ่มการขัดถูที่เพลาและปลอกเพลา
2: ใช้ท่อขนาดเส้นผ่านศูนย์กลางที่แนะนำเชื่อมต่อทางเข้าของปั๊มหากคุณใช้ท่อทางเข้าของปั๊มที่มีเส้นผ่านศูนย์กลางเล็กกว่าเนื่องจากแรงดันติดลบในปั๊มทำให้อากาศภายนอกเข้าสู่ปั๊มผ่านท่อได้ง่ายขึ้นจะทำให้ประสิทธิภาพของปั๊มลดลง และฟองอากาศยังสร้างความเสียหายให้กับปั๊ม
3: เมื่อมองจากทิศทางขาเข้าของปั๊มใบพัดจะหมุนตามเข็มนาฬิกา (ดูลูกศรบนพอร์ตทางออก)
4: สามารถติดตั้งปั๊มในแนวตั้งหรือแนวนอน (ดูรูปที่ 1) เมื่อติดตั้งในแนวตั้งพอร์ตเต้ารับควรจะขึ้นด้านบน
5: เพื่อหลีกเลี่ยงไม่ให้เครื่องแห้ง (อากาศติดอยู่ในใบพัด) พอร์ตทางออกของปั๊มน้ำควรอยู่ในแนวตั้งหรือที่ด้านบนของใบพัด(ดูรูปที่ 1)
6: ท่อที่เชื่อมต่อควรติดตั้งในแนวตั้ง (หรือไม่มีข้อศอกที่ 20 ซม.) เพื่อให้อากาศถ่ายเทได้สะดวกไม่ควรใช้ท่อทางออกน้อยกว่า 90 องศาข้อศอก (ดูรูปที่ 2)
7: ไม่สามารถใช้น้ำทะเลหรือมลภาวะหนักอื่น ๆ ที่มีของเหลวปนเปื้อนขนาดใหญ่เป็นสื่อของเหลว
รูปที่ 1 รูปที่ 2
■อุณหภูมิ พารามิเตอร์
อุณหภูมิของเหลวปานกลาง: -40 ℃ถึง + 85 ℃ (-40 ° F ถึง + 185 ° F)
อุณหภูมิแวดล้อมในการทำงาน: -40 ℃ถึง + 120 ℃ (-40 ° F ถึง + 248 ° F)
อุณหภูมิในการจัดเก็บ: -40 ℃ถึง + 70 ℃ (-40 ° F ถึง + 158 ° F)
(สูงถึง 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)
■ ความดันของระบบ
-0.2 ถึง 2.5 บาร์ (100 ℃ (212 ° F)
อายุการใช้งานมากกว่า 20,000 ชั่วโมงขึ้นอยู่กับแรงดันไฟฟ้าที่กำหนดและอุณหภูมิแวดล้อม 36 ℃ (86 ° F)
■ ช่วงแรงดันไฟฟ้า
จัดอันดับปั๊มน้ำ 24V ช่วงที่ใช้งานได้ 18V - 32V
แม้ว่ามอเตอร์จะสามารถใช้งานได้ในช่วงแรงดันและอุณหภูมิที่หลากหลาย แต่แรงดันและอุณหภูมิที่มากเกินไปหรือต่ำเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ปั๊มจะไม่สามารถสัมผัสกับรังสีความร้อนโดยรอบได้
ของเหลวปานกลาง: ของเหลวผสม (น้ำที่มีไกลคอลต่ำกว่า 60%)
■พารามิเตอร์ทางไฟฟ้า
แรงดันไฟฟ้าในการทำงาน | กำลังไฟ | กระแสนิยม | ขนาด | น้ำหนัก |
| 18V-32V (24 โวลต์) | 240 วัตต์ | Q = 2400L / H, H = 17 ม | 185 * 90 * 155 | 2200 ก |
รูปแบบตัวเชื่อมต่อและคุณสมบัติทางไฟฟ้าที่สอดคล้องกัน (ดูรูปที่ 3):
| AMP282106-1 | 1 (สีดำ) | 2 (สีเหลือง) | 3 (สีน้ำเงิน) | 4 (สีแดง) |
| (ตรงปลั๊ก AMP282088-1) | GND | ข้อเสนอแนะข้อผิดพลาด | PWM | + 24V |
■อักขระ PWM
| รอบการทำงาน | คำอธิบาย | ข้อสังเกต: |
| 0% ≤duty≤15% | โหมด PWM (หยุด) | |
| 15% ≤duty≤20% | โหมด PWM (ความเร็วต่ำสุด) | |
| 20% ≤duty≤80% | โหมด PWM (ช่วงการควบคุมความเร็วเชิงเส้น) | |
| 80% ≤duty≤100% | โหมด PWM (จำกัด ความเร็วสูงสุด) |
| เส้นลวด | ลวดที่ยาวที่สุดที่ใช้ * |
| 24 โวลต์ | |
| 1.5 มม. ² | 16 ม |
| 2.5 มม. ² | 25 ม |
| 3 มม. ² | 31 ม |
| 4 มม. ² | 40 ม |
ขนาดสายไฟที่แนะนำคือ (ขึ้นอยู่กับแรงดันไฟฟ้าลดลง 3%)
* ความยาวของสายไฟหมายถึงระยะห่างจากปั๊มถึงแบตเตอรี่
■ ความสนใจ
1. อุณหภูมิในการทำงาน: -40 ℃ --120 ℃ควรพยายามหลีกเลี่ยงใกล้กับตัวเร่งปฏิกิริยาสามองค์ประกอบระบบท่อปล่อยก๊าซและเครื่องยนต์ในระหว่างการติดตั้งให้แน่ใจว่าอุณหภูมิของสภาพแวดล้อมการทำงาน
2. ตำแหน่งการติดตั้งปั๊มน้ำควรอยู่ใกล้กับระดับน้ำต่ำมากที่สุดเพื่อยืดอายุการใช้งานของปั๊ม
4. โปรดใช้ปั๊มให้ห่างไกลจากสภาพแวดล้อมที่เต็มไปด้วยฝุ่นฝุ่นเป็นอันตรายเพื่อลดอายุการใช้งาน
5. ให้ความสำคัญกับความบริสุทธิ์ของน้ำหลีกเลี่ยงการติดขัดและใบพัดที่ปิดกั้นเพื่อลดอายุการใช้งานของปั๊ม
■ พารามิเตอร์ประสิทธิภาพ
■มิติภายนอก
