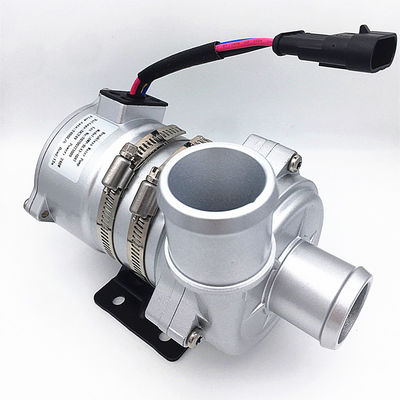

DC24V 240W ปั๊มน้ำไฟฟ้าอัตโนมัติมอเตอร์แบบไม่มีแปรงพร้อมการควบคุม PWM

DC24V 240W ปั๊มน้ำไฟฟ้าอัตโนมัติมอเตอร์แบบไม่มีแปรงพร้อมการควบคุม PWM
DC24V 240W ปั๊มน้ำไฟฟ้าอัตโนมัติมอเตอร์แบบไม่มีแปรงพร้อมการควบคุม PWM DC24V 240W ปั๊มน้ำไฟฟ้าอัตโนมัติมอเตอร์แบบไม่มีแปรงพร้อมการควบคุม PWM DC24V 240W ปั๊มน้ำไฟฟ้าอัตโนมัติมอเตอร์แบบไม่มีแปรงพร้อมการควบคุม PWM

ภาพใหญ่ :  DC24V 240W ปั๊มน้ำไฟฟ้าอัตโนมัติมอเตอร์แบบไม่มีแปรงพร้อมการควบคุม PWM

รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: OWO
หมายเลขรุ่น: OWP-BL43-408T
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 5 ชุด
ราคา: Negotiable
เงื่อนไขการชำระเงิน: L / C, T / T, L / C

DC24V 240W ปั๊มน้ำไฟฟ้าอัตโนมัติมอเตอร์แบบไม่มีแปรงพร้อมการควบคุม PWM

ลักษณะ
ใช้งานแรงดันไฟฟ้า: DC 18V-32V การไหลสูงสุด:: 5000L / H
หัวสูงสุด:: 20m จัดอันดับการไหลและยก: 2400L / H, H = 17 ม
สัญญาณรบกวน: ≤61dB เกรด IP: IP68
อายุการใช้งาน: ≥20000h
แสงสูง:

ปั๊มน้ำไฟฟ้าอัตโนมัติ 240W

,

ปั๊มน้ำไฟฟ้าอัตโนมัติ DC24V

,

ปั๊มน้ำไฟฟ้าอัตโนมัติ 5000L / H


DC 24 V 240W ยานยนต์ไฟฟ้ามอเตอร์แบบไม่มีแปรงปั๊มน้ำสำหรับรถบัส BEV / PHEV การไหลเวียนของสารหล่อเย็นในรถยนต์ด้วยแบตเตอรี่เซลล์เชื้อเพลิงไฮโดรเจน PWM



ปั๊มเพิ่ม / หมุนเวียน / ความถี่ตัวแปร / เสียงรบกวนต่ำ / ปั๊มหอยโข่ง

การควบคุม PWM / การวินิจฉัยข้อผิดพลาด


DC24V 240W ปั๊มน้ำไฟฟ้าอัตโนมัติมอเตอร์แบบไม่มีแปรงพร้อมการควบคุม PWM 0







■การใช้งาน
ใช้กันอย่างแพร่หลายในรถบัสไฮบริดรถยนต์นั่งไฮบริดรถยนต์ไฟฟ้ารถไฟเรือและระบบหมุนเวียนความร้อนและความเย็นอื่น ๆ

ปั๊มน้ำหล่อเย็น, ปั๊มเซลล์เชื้อเพลิงไฮโดรเจน, ปั๊มระบายความร้อนแบตเตอรี่เชื้อเพลิง, ปั๊มระบายความร้อนด้วยรถบัสไฟฟ้า,

■คุณสมบัติ
ปั๊มขับเคลื่อนด้วยมอเตอร์ DC แบบไร้แปรงถ่าน
◆การส่งแรงแม่เหล็ก
◆มอเตอร์กระแสตรงไร้แปรงถ่านประสิทธิภาพสูงใช้พลังงานต่ำประสิทธิภาพสูงอายุการใช้งานยาวนาน
◆ด้วยอุณหภูมิการทำงานที่หลากหลาย
◆การควบคุมความเร็วสัญญาณ PWM
◆เอาต์พุตสัญญาณการวินิจฉัย
◆ด้วยการควบคุมการไหลคงที่
◆การป้องกันกระแสไฟฟ้าย้อนกลับ
◆การป้องกันขณะวิ่งแห้ง
◆แรงดันไฟฟ้าเกินการป้องกันกระแสเกิน
◆เกินป้องกันอุณหภูมิ

■คำอธิบายทางเทคนิค (ชิ้นส่วนที่เกี่ยวข้องกับของเหลว)
ตัวเรือนหัวปั๊ม: อลูมิเนียมอัลลอยด์หล่อขึ้นรูป
ใบพัด: PPS + GF
ช่องป้องกัน: PPS + GF
ปลอกเพลา: วัสดุคอมโพสิต carborundum
Shaft: เพลาสแตนเลส (3CR14)
ตัวเรือนแม่เหล็ก: ฝาพลาสติก PPS
แหวนซีล: EPDM
EMC: ชั้นประถมศึกษาปีที่ 3
เสียงรบกวน: ≤61dB

■อุปกรณ์ขับขี่ (รวมมอเตอร์)
โรเตอร์ขับรถ: แม่เหล็กหุ้มพลาสติก PPS
สกรูและน็อต: สแตนเลส SUS 304
มอเตอร์ขับเคลื่อน: มอเตอร์กระแสตรงไร้แปรงถ่าน
โครงลวดมอเตอร์: PPA GF
ตัวเรือนปั๊ม: ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปด้วยการพ่นทรายและอโนไดซ์ + เคลือบผง PE ..

วงเล็บ: เหล็ก
ห่วงยึด: สแตนเลส 304 ของสหรัฐฯ
กันน้ำตามระดับ IP68 (en60529)
รูปแบบการเชื่อมต่อ: AMP282106-1 (ที่จับคู่ปลั๊ก AMP282088-1)
เส้นผ่านศูนย์กลางหัวฉีด: 38 มม. (1.5 นิ้ว)



คำแนะนำในการติดตั้ง
OWP-BL43-408T ซีรีส์ปั๊มน้ำอิเล็กทรอนิกส์เป็นปั๊มหอยโข่งที่ต้องเติมไว้ล่วงหน้า
ปั๊มที่ติดตั้งในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดจุ่มอยู่ในของเหลวเสมอหรือเติมปั๊มไว้ล่วงหน้าก่อนเปิดเครื่อง

1: ปั๊มไม่ควรทำงานแบบแห้งแม้ว่าจะสามารถทำงานแบบแห้งได้เป็นเวลา 15 นาที (หลังจากการทำงานแบบแห้ง 15 นาทีเครื่องจะหยุดทำงานโดยอัตโนมัติ) การทำงานแบบแห้งจะทำให้เกิดเสียงรบกวนและยังเพิ่มการขัดถูที่เพลาและปลอกเพลา

2: ใช้ท่อขนาดเส้นผ่านศูนย์กลางที่แนะนำเชื่อมต่อทางเข้าของปั๊มหากคุณใช้ท่อทางเข้าของปั๊มที่มีเส้นผ่านศูนย์กลางเล็กกว่าเนื่องจากแรงดันติดลบในปั๊มทำให้อากาศภายนอกเข้าสู่ปั๊มผ่านท่อได้ง่ายขึ้นจะทำให้ประสิทธิภาพของปั๊มลดลง และฟองอากาศยังสร้างความเสียหายให้กับปั๊ม

3: เมื่อมองจากทิศทางขาเข้าของปั๊มใบพัดจะหมุนตามเข็มนาฬิกา (ดูลูกศรบนพอร์ตทางออก)

4: สามารถติดตั้งปั๊มในแนวตั้งหรือแนวนอน (ดูรูปที่ 1) เมื่อติดตั้งในแนวตั้งพอร์ตเต้ารับควรจะขึ้นด้านบน

5: เพื่อหลีกเลี่ยงไม่ให้เครื่องแห้ง (อากาศติดอยู่ในใบพัด) พอร์ตทางออกของปั๊มน้ำควรอยู่ในแนวตั้งหรือที่ด้านบนของใบพัด(ดูรูปที่ 1)

6: ท่อที่เชื่อมต่อควรติดตั้งในแนวตั้ง (หรือไม่มีข้อศอกที่ 20 ซม.) เพื่อให้อากาศถ่ายเทได้สะดวกไม่ควรใช้ท่อทางออกน้อยกว่า 90 องศาข้อศอก (ดูรูปที่ 2)

7: ไม่สามารถใช้น้ำทะเลหรือมลภาวะหนักอื่น ๆ ที่มีของเหลวปนเปื้อนขนาดใหญ่เป็นสื่อของเหลว



รูปที่ 1 รูปที่ 2



■อุณหภูมิ พารามิเตอร์
อุณหภูมิของเหลวปานกลาง: -40 ℃ถึง + 85 ℃ (-40 ° F ถึง + 185 ° F)
อุณหภูมิแวดล้อมในการทำงาน: -40 ℃ถึง + 120 ℃ (-40 ° F ถึง + 248 ° F)
อุณหภูมิในการจัดเก็บ: -40 ℃ถึง + 70 ℃ (-40 ° F ถึง + 158 ° F)
(สูงถึง 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)
ความดันของระบบ
-0.2 ถึง 2.5 บาร์ (100 ℃ (212 ° F)
อายุการใช้งานมากกว่า 20,000 ชั่วโมงขึ้นอยู่กับแรงดันไฟฟ้าที่กำหนดและอุณหภูมิแวดล้อม 36 ℃ (86 ° F)
ช่วงแรงดันไฟฟ้า
จัดอันดับปั๊มน้ำ 24V ช่วงที่ใช้งานได้ 18V - 32V
แม้ว่ามอเตอร์จะสามารถใช้งานได้ในช่วงแรงดันและอุณหภูมิที่หลากหลาย แต่แรงดันและอุณหภูมิที่มากเกินไปหรือต่ำเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ปั๊มจะไม่สามารถสัมผัสกับรังสีความร้อนโดยรอบได้

ของเหลวปานกลาง: ของเหลวผสม (น้ำที่มีไกลคอลต่ำกว่า 60%)


พารามิเตอร์ทางไฟฟ้า

แรงดันไฟฟ้าในการทำงาน

(VDC)

กำลังไฟ

(W)

กระแสนิยม

(L / H)

ขนาด

(มม.)

น้ำหนัก

(ก.)

18V-32V (24 โวลต์) 240 วัตต์ Q = 2400L / H, H = 17 ม 185 * 90 * 155 2200 ก










รูปแบบตัวเชื่อมต่อและคุณสมบัติทางไฟฟ้าที่สอดคล้องกัน (ดูรูปที่ 3):

AMP282106-1 1 (สีดำ) 2 (สีเหลือง) 3 (สีน้ำเงิน) 4 (สีแดง)
(ตรงปลั๊ก AMP282088-1) GND ข้อเสนอแนะข้อผิดพลาด PWM + 24V









อักขระ PWM

DC24V 240W ปั๊มน้ำไฟฟ้าอัตโนมัติมอเตอร์แบบไม่มีแปรงพร้อมการควบคุม PWM 1




รอบการทำงาน คำอธิบาย

ข้อสังเกต:
1: ข้อผิดพลาดเกี่ยวกับเมตริกรอบการทำงาน PWM ±2%
2: แรงดันไฟฟ้า PWM: 24VDC ความถี่: 1 KHz
3: ความถี่ PWM ที่แนะนำ: 500Hz
4: หน้าที่ 0% ที่แนะนำเมื่อตัดการเชื่อมต่อ PWM

0% ≤duty≤15% โหมด PWM (หยุด)
15% ≤duty≤20% โหมด PWM (ความเร็วต่ำสุด)
20% ≤duty≤80% โหมด PWM (ช่วงการควบคุมความเร็วเชิงเส้น)
80% ≤duty≤100% โหมด PWM (จำกัด ความเร็วสูงสุด)



เส้นลวด ลวดที่ยาวที่สุดที่ใช้ *
  24 โวลต์
1.5 มม. ² 16 ม
2.5 มม. ² 25 ม
3 มม. ² 31 ม
4 มม. ² 40 ม









ขนาดสายไฟที่แนะนำคือ (ขึ้นอยู่กับแรงดันไฟฟ้าลดลง 3%)
* ความยาวของสายไฟหมายถึงระยะห่างจากปั๊มถึงแบตเตอรี่



ความสนใจ
1. อุณหภูมิในการทำงาน: -40 ℃ --120 ℃ควรพยายามหลีกเลี่ยงใกล้กับตัวเร่งปฏิกิริยาสามองค์ประกอบระบบท่อปล่อยก๊าซและเครื่องยนต์ในระหว่างการติดตั้งให้แน่ใจว่าอุณหภูมิของสภาพแวดล้อมการทำงาน
2. ตำแหน่งการติดตั้งปั๊มน้ำควรอยู่ใกล้กับระดับน้ำต่ำมากที่สุดเพื่อยืดอายุการใช้งานของปั๊ม
4. โปรดใช้ปั๊มให้ห่างไกลจากสภาพแวดล้อมที่เต็มไปด้วยฝุ่นฝุ่นเป็นอันตรายเพื่อลดอายุการใช้งาน
5. ให้ความสำคัญกับความบริสุทธิ์ของน้ำหลีกเลี่ยงการติดขัดและใบพัดที่ปิดกั้นเพื่อลดอายุการใช้งานของปั๊ม

พารามิเตอร์ประสิทธิภาพ

DC24V 240W ปั๊มน้ำไฟฟ้าอัตโนมัติมอเตอร์แบบไม่มีแปรงพร้อมการควบคุม PWM 2


มิติภายนอก



DC24V 240W ปั๊มน้ำไฟฟ้าอัตโนมัติมอเตอร์แบบไม่มีแปรงพร้อมการควบคุม PWM 3

DC24V 240W ปั๊มน้ำไฟฟ้าอัตโนมัติมอเตอร์แบบไม่มีแปรงพร้อมการควบคุม PWM 4
