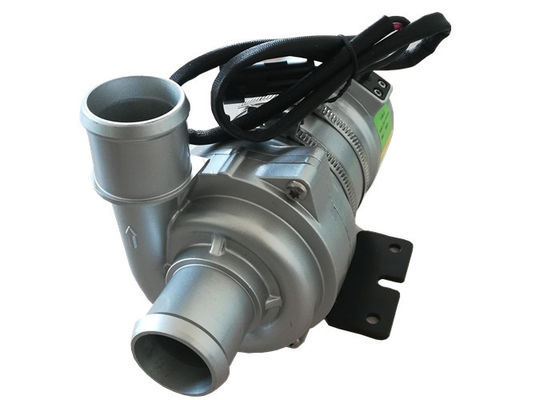

6000L H 8M 24VDC รถแข่งปั๊มน้ำไฟฟ้าสำหรับรถยนต์



OWP-BL43-450T SERIES ปั๊มน้ำไฟฟ้ากระแสตรงไร้แปรงถ่าน

6000L / H, H = 8M 24V DC ปั๊มน้ำไฟฟ้าพร้อมการควบคุม PWM, ปั๊มมอเตอร์แบบไม่มีแปรง, ปั๊มเซลล์เชื้อเพลิง, ปั๊มน้ำหล่อเย็น, ปั๊มหอยโข่ง



การเพิ่ม / การไหลเวียน / ปั๊มความถี่แปรผัน / เสียงรบกวนต่ำ / แรงเหวี่ยง

การควบคุม PWM / การวินิจฉัยข้อผิดพลาด











■การใช้งาน



ใช้กันอย่างแพร่หลายในรถบัสไฮบริดรถยนต์นั่งไฮบริดรถยนต์เซลล์เชื้อเพลิงรถยนต์ไฟฟ้ารถไฟเรือและระบบหมุนเวียนความร้อนและความเย็นอื่น ๆ



■คุณสมบัติ

◆ปั๊มหอยโข่ง

◆การส่งแรงแม่เหล็ก

◆มอเตอร์กระแสตรงไร้แปรงถ่านประสิทธิภาพสูงใช้พลังงานต่ำประสิทธิภาพสูงอายุการใช้งานยาวนาน

◆ด้วยอุณหภูมิในการทำงานที่หลากหลาย

◆การควบคุมความเร็วสัญญาณ PWM

◆เอาท์พุทสัญญาณการวินิจฉัย

◆ด้วยการควบคุมการไหลคงที่

◆การป้องกันกระแสไฟฟ้าย้อนกลับ

◆การป้องกันขณะวิ่งแห้ง

◆แรงดันไฟฟ้าเกินการป้องกันกระแสเกิน

◆เกินป้องกันอุณหภูมิ



■คำอธิบายทางเทคนิค (ส่วนที่เกี่ยวข้องกับของเหลว)

ตัวเรือนหัวปั๊ม: อลูมิเนียมอัลลอยด์หล่อขึ้นรูป

ใบพัด: PPS + GF

ช่องป้องกัน: PPS + GF

ปลอกเพลา: วัสดุคอมโพสิต carborundum

Shaft: เพลาสแตนเลส (3CR14)

ตัวเรือนแม่เหล็ก: ฝาพลาสติก PPS

แหวนซีล: EPDM

EMC: ชั้นประถมศึกษาปีที่ 3

เสียงรบกวน: ≤61dB



■อุปกรณ์ขับรถ (รวมมอเตอร์)

โรเตอร์ขับรถ: แม่เหล็กหุ้มพลาสติก PPS

สกรูและน็อต: สแตนเลส SUS 304

มอเตอร์ขับเคลื่อน: มอเตอร์กระแสตรงไร้แปรงถ่าน

โครงลวดมอเตอร์: PPA GF

ตัวเรือนปั๊ม: ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปด้วยการพ่นทรายและอโนไดซ์ + เคลือบผง PE ..



วงเล็บ: เหล็ก

ห่วงยึด: สแตนเลส 304 ของสหรัฐฯ

กันน้ำตามระดับ IP68 (en60529)

รูปแบบการเชื่อมต่อ: AMP282106-1 (ที่จับคู่ปลั๊ก AMP282088-1)

เส้นผ่านศูนย์กลางหัวฉีด: 38 มม. (1.5 นิ้ว)







■ คำแนะนำในการติดตั้ง

OWP-BL43-450T ซีรีส์ปั๊มเป็นปั๊มหอยโข่งที่ต้องเติมไว้ล่วงหน้า

ปั๊มติดตั้งในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดจุ่มอยู่ในของเหลวเสมอหรือเติมปั๊มไว้ล่วงหน้าก่อนเปิดเครื่อง



1: ปั๊มไม่ควรทำงานแบบแห้งแม้ว่าจะสามารถทำงานแบบแห้งได้เป็นเวลา 15 นาที (หลังจากการทำงานแบบแห้ง 15 นาทีเครื่องจะหยุดโดยอัตโนมัติ) การทำงานแบบแห้งจะทำให้เกิดเสียงรบกวนและยังเพิ่มการขัดถูที่เพลาและปลอกเพลา



2: ใช้ท่อขนาดเส้นผ่านศูนย์กลางที่แนะนำเชื่อมต่อทางเข้าของปั๊มหากคุณใช้ท่อทางเข้าของปั๊มที่มีเส้นผ่านศูนย์กลางเล็กกว่าเนื่องจากแรงดันติดลบในปั๊มอากาศภายนอกเข้าสู่ปั๊มผ่านท่อได้ง่ายขึ้นจะทำให้ประสิทธิภาพของปั๊มลดลง และฟองอากาศยังสร้างความเสียหายให้กับปั๊ม



3: เมื่อมองจากทิศทางขาเข้าของปั๊มใบพัดจะหมุนตามเข็มนาฬิกา (ดูลูกศรบนพอร์ตเต้ารับ)



4: สามารถติดตั้งปั๊มในแนวตั้งหรือแนวนอน (ดูรูปที่ 1) เมื่อติดตั้งในแนวตั้งพอร์ตเต้ารับควรจะขึ้นด้านบน



5: เพื่อหลีกเลี่ยงไม่ให้เครื่องแห้ง (อากาศติดอยู่ในใบพัด) พอร์ตทางออกของปั๊มน้ำควรอยู่ในแนวตั้งหรือที่ด้านบนของใบพัด(ดูรูปที่ 1)



6: ท่อที่เชื่อมต่อควรติดตั้งในแนวตั้ง (หรือไม่มีข้อศอกที่ 20 ซม.) เพื่อให้อากาศถ่ายเทได้สะดวกไม่ควรใช้ท่อทางออกน้อยกว่า 90 องศาข้อศอก (ดูรูปที่ 2)



7: ไม่สามารถใช้น้ำทะเลหรือมลภาวะหนักอื่น ๆ ที่มีของเหลวปนเปื้อนขนาดใหญ่เป็นสื่อของเหลว









■อุณหภูมิ พารามิเตอร์

อุณหภูมิของเหลวปานกลาง: -40 ℃ถึง + 85 ℃ (-40 ° F ถึง + 185 ° F)

อุณหภูมิแวดล้อมในการทำงาน: -40 ℃ถึง + 120 ℃ (-40 ° F ถึง + 248 ° F)

อุณหภูมิในการจัดเก็บ: -40 ℃ถึง + 70 ℃ (-40 ° F ถึง + 158 ° F)

(สูงถึง 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)

■ ความดันของระบบ

-0.2 ถึง 2.5 บาร์ (100 ℃ (212 ° F)

อายุการใช้งานมากกว่า 20,000 ชั่วโมงขึ้นอยู่กับแรงดันไฟฟ้าที่กำหนดและอุณหภูมิแวดล้อม 36 ℃ (86 ° F)

■ ช่วงแรงดันไฟฟ้า

จัดอันดับปั๊มน้ำ 24V ช่วงที่ใช้งานได้ 18V - 32V

แม้ว่ามอเตอร์จะสามารถใช้งานได้ในช่วงแรงดันและอุณหภูมิที่หลากหลาย แต่แรงดันและอุณหภูมิที่มากเกินไปหรือต่ำเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ปั๊มไม่สามารถสัมผัสกับรังสีความร้อนโดยรอบได้



ของเหลวปานกลาง: ของเหลวผสม (น้ำที่มีไกลคอลต่ำกว่า 60%)

แรงดันไฟฟ้าในการทำงาน (VDC)	กำลังไฟ (W)	กระแสนิยม (L / H)	ขนาด (มม.)	น้ำหนัก (ก.)
18V-32V (24 โวลต์)	250W	Q = 6000L / H, H = 8 ม	195 * 90 * 145	2200 ก



■ พารามิเตอร์ทางไฟฟ้า











รูปแบบตัวเชื่อมต่อและคุณสมบัติทางไฟฟ้าที่สอดคล้องกัน (ดูรูปที่ 3):

AMP282106-1	1 (สีดำ)	2 (สีเหลือง)	3 (สีน้ำเงิน)	4 (สีแดง)
(ตรงปลั๊ก AMP282088-1)	GND	ข้อเสนอแนะข้อผิดพลาด	PWM	+ 24V

















■อักขระ PWM











รอบการทำงาน	คำอธิบาย	สังเกต: 1: ข้อผิดพลาดเกี่ยวกับเมตริกรอบการทำงาน PWM ±2% 2: แรงดันไฟฟ้า PWM: 24VDC ความถี่: 1 KHz 3: ความถี่ PWM ที่แนะนำ: 500Hz 4: หน้าที่ 0% ที่แนะนำเมื่อถอด PWM
0% ≤duty≤10%	โหมด PWM (หยุด)
11% ≤duty≤55%	โหมด PWM (ความเร็วต่ำสุด)
51% ≤duty≤90%	โหมด PWM (ช่วงการควบคุมความเร็วเชิงเส้น)
91% ≤duty≤100%	โหมด PWM (ความเร็วสูงสุด)



เส้นลวด	ลวดที่ยาวที่สุดที่ใช้ *
	24 โวลต์
1.5 มม. ²	16 ม
2.5 มม. ²	25 ม
3 มม. ²	31 ม
4 มม. ²	40 ม















ขนาดสายไฟที่แนะนำคือ (ขึ้นอยู่กับแรงดันไฟฟ้าลดลง 3%)

* ความยาวของสายไฟหมายถึงระยะห่างจากปั๊มถึงแบตเตอรี่







■ ความสนใจ

1. อุณหภูมิในการทำงาน: -40 ℃ --120 ℃ควรพยายามหลีกเลี่ยงใกล้กับตัวเร่งปฏิกิริยาสามองค์ประกอบระบบท่อระบายก๊าซและเครื่องยนต์ในระหว่างการติดตั้งให้แน่ใจว่าอุณหภูมิของสภาพแวดล้อมการทำงาน

2. ตำแหน่งการติดตั้งปั๊มน้ำควรอยู่ใกล้กับระดับน้ำต่ำมากที่สุดเพื่อยืดอายุการใช้งานของปั๊ม

4. โปรดใช้ปั๊มให้ห่างไกลจากสภาพแวดล้อมที่เต็มไปด้วยฝุ่นฝุ่นเป็นอันตรายเพื่อลดอายุการใช้งาน

5. ให้ความสำคัญกับความบริสุทธิ์ของน้ำหลีกเลี่ยงการติดขัดและใบพัดที่ปิดกั้นเพื่อลดอายุการใช้งานของปั๊ม



■ พารามิเตอร์ประสิทธิภาพ







■มิติภายนอก
