| ขั้นต่ำ: | 5 ชุด |
| ราคา: | negotiable |
| วิธีการจ่ายเงิน: | L / C, T / T, L / C |

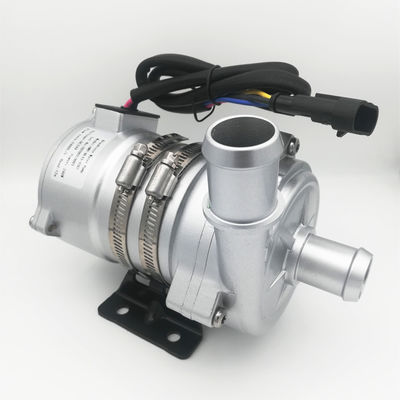

OWP-BL43-426T SERIES ปั๊มน้ำไฟฟ้าไร้แปรงถ่านสำหรับรถยนต์ไฟฟ้า
เพิ่ม/หมุนเวียน/ตัวแปร-ความถี่/เสียงรบกวนต่ำ/ปั๊มแรงเหวี่ยง
■ แอปพลิเคชั่น
ใช้กันอย่างแพร่หลายในรถบัสไฮบริด รถโดยสารไฮบริด ยานพาหนะไฟฟ้า รถไฟ เรือและระบบหมุนเวียนความร้อนและความเย็นอื่นๆ
■คุณสมบัติ
◆ปั๊มหอยโข่ง
◆การส่งแรงแม่เหล็ก
◆มอเตอร์ DC ไร้แปรงถ่านประสิทธิภาพสูง กินไฟน้อย ประสิทธิภาพสูง อายุการใช้งานยาวนาน
◆ด้วยอุณหภูมิการทำงานที่หลากหลาย
◆การควบคุมความเร็วสัญญาณ PWM (อุปกรณ์เสริม)
◆เอาต์พุตสัญญาณการวินิจฉัย (อุปกรณ์เสริม)
◆ด้วยการควบคุมการไหลอย่างต่อเนื่อง
◆การป้องกันขั้วย้อนกลับ
◆การป้องกันการวิ่งแบบแห้ง
◆แรงดันเกิน การป้องกันกระแสเกิน
◆โอเวอร์โหลด ป้องกันอุณหภูมิเกิน
■ คำอธิบายทางเทคนิค (ส่วนที่เกี่ยวข้องเมื่อสัมผัสกับของเหลว)
ตัวเรือนหัวปั๊ม: อะลูมินัมอัลลอย
ใบพัด: PPS+GF
ช่องป้องกัน: PPS+GF
ปลอกเพลา: วัสดุผสมคาร์บอรันดัม
เพลา: สแตนเลส (3CR14) เพลา
ตัวเรือนแม่เหล็ก: แคปซูลพลาสติก PPS
แหวนซีล: EPDM
■ อุปกรณ์ขับเคลื่อน (รวมมอเตอร์)
โรเตอร์ขับเคลื่อน: แม่เหล็กหุ้มพลาสติก PPS
สกรูและน๊อต: สแตนเลส SUS 304
มอเตอร์ขับเคลื่อน : มอเตอร์ไร้แปรงถ่าน
โครงลวดมอเตอร์ :PPA GF
ตัวเรือนปั๊ม: ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปพร้อมพ่นทรายและอโนไดซ์ + เคลือบผง PE
วงเล็บ: ฐานเหล็ก
ห่วงยึด: สแตนเลส 304 ของสหรัฐอเมริกา
กันน้ำตามมาตรฐาน IP68 (en60529)
ขั้วต่อ รุ่น: AMP282104-1 (จับคู่ปลั๊ก AMP282080-1)
เส้นผ่านศูนย์กลางหัวฉีด: 40 มม. (1.5 นิ้ว)
■คำแนะนำในการติดตั้ง
OWP-BL43-426T ซีรีส์ปั๊มเป็นปั๊มไกลคอลแบบแรงเหวี่ยงซึ่งต้องเติมล่วงหน้า ปั๊มติดตั้งในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดจุ่มอยู่ในของเหลวเสมอ หรือเติมปั๊มล่วงหน้าก่อนเปิดเครื่อง.
| 1: | ปั๊มไม่ควรทำงานแบบแห้ง แม้ว่าจะสามารถแห้งได้เป็นเวลา 15 นาที (หลังจากวิ่งแบบแห้ง 15 นาที เครื่องจะหยุดทำงานโดยอัตโนมัติ) การวิ่งแบบแห้งจะทำให้เกิดเสียงดัง และยังเพิ่มการเสียดสีให้กับเพลาและปลอกเพลาด้วย |
| 2: | ใช้ท่อขนาดเส้นผ่านศูนย์กลางที่แนะนำซึ่งเชื่อมต่อกับทางเข้าของปั๊ม ถ้าคุณใช้ทางเข้าปั๊มท่อที่มีเส้นผ่านศูนย์กลางเล็กกว่า เนื่องจากแรงดันลบในปั๊ม อากาศภายนอกจะเข้าสู่ปั๊มผ่านท่อได้ง่ายขึ้น จะทำให้ประสิทธิภาพของปั๊มลดลง และ ฟองอากาศยังสร้างความเสียหายให้กับปั๊ม |
| 3: | เมื่อมองจากทิศทางขาเข้าของปั๊ม ใบพัดจะหมุนตามเข็มนาฬิกา (ดูลูกศรบนพอร์ตทางออก) |
| 4: | สามารถติดตั้งปั๊มได้ทั้งแนวตั้งและแนวนอน (ดูรูปที่ 1 ) เมื่อติดตั้งในแนวตั้ง พอร์ตทางออกควรยกขึ้นด้านบน |
| 5: | เพื่อหลีกเลี่ยงไม่ให้แห้ง (อากาศติดอยู่ในใบพัด) ช่องจ่ายน้ำของเครื่องสูบน้ำควรอยู่ในแนวตั้งหรือด้านบนของใบพัด(ดูรูปที่ 1) |
| 6: | ท่อที่เชื่อมต่อควรติดตั้งในแนวตั้ง (หรือไม่มีศอกใน 20 ซม. ) เพื่อให้อากาศระบายออกได้ง่าย ไม่ควรใช้ท่อทางออกน้อยกว่าข้อศอก 90 องศา (ดูรูปที่ 2) |
| 7: | ไม่สามารถใช้น้ำทะเลหรือมลพิษหนักอื่น ๆ ที่มีของเหลวเจือปนเม็ดใหญ่เป็นสื่อของเหลวได้ |
รูปที่ 1 รูปที่ 2
■ อุณหภูมิ พารามิเตอร์
อุณหภูมิของเหลวปานกลาง: -40 ℃ ถึง +85 ℃ (-40°F ถึง + 185°F)
อุณหภูมิแวดล้อมในการทำงาน: -40 ℃ ถึง +120 ℃ (-40°F ถึง +248°F)
อุณหภูมิในการจัดเก็บ: -40 ℃ ถึง +70 ℃ (-40°F ถึง +158°F)
(สูงถึง 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)
■แรงดันของระบบ
-0.2 ถึง 2.5 บาร์ ( 100 ℃ (212 ° F)
อายุการใช้งานมากกว่า 20,000 ชั่วโมงขึ้นอยู่กับแรงดันไฟฟ้าและอุณหภูมิแวดล้อม 36 ℃ (86 ° F)
■ช่วงแรงดันไฟฟ้า
จัดอันดับปั๊มน้ำ 24V ช่วงที่ใช้งานได้ 18V - 32V
แม้ว่ามอเตอร์สามารถใช้ได้ในช่วงกว้างของแรงดันไฟฟ้าและอุณหภูมิ แต่แรงดันและอุณหภูมิที่มากเกินไปหรือต่ำเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ ปั๊มไม่สามารถสัมผัสกับรังสีความร้อนรอบข้าง
ของเหลวปานกลาง: ส่วนผสมของเหลว (น้ำที่มีไกลคอลต่ำกว่า 60%)
■พารามิเตอร์ทางไฟฟ้า
|
แรงดันใช้งาน (วีดีซี) |
กำลังไฟพิกัด
|
จัดอันดับการไหล (ลิตร/ชม.) |
ขนาด (มม.) |
น้ำหนัก (ช) |
| 18V-32V(24V) | 240W |
2400L/H , H=17M |
193*90*159.5 | 2200g |
รุ่นคอนเนคเตอร์และคุณสมบัติทางไฟฟ้าที่เกี่ยวข้อง (ดูรูปที่ 3):
■พารามิเตอร์ประสิทธิภาพ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
