| ขั้นต่ำ: | 1 ชุด |
| ราคา: | negotiable |

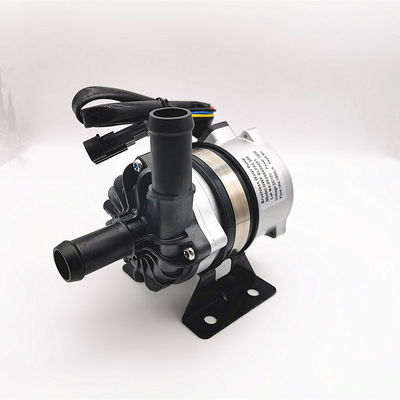

OWP-BL93-300 100W BLDC E-Water Pump พร้อมการควบคุม PWM และการวินิจฉัยข้อผิดพลาด colant pump, ปั๊มไกลคอล, bldc ปั๊มน้ำ
■ แอปพลิเคชั่น
ใช้กันอย่างแพร่หลายในรถบัสไฮบริด รถโดยสารไฮบริด ยานพาหนะไฟฟ้า รถไฟ และเรือ และระบบหมุนเวียนความร้อนและความเย็นอื่นๆ
■คุณสมบัติ
◆การส่งแรงแม่เหล็ก (โครงสร้างปั๊มโล่)ปั๊มแรงเหวี่ยง
◆มอเตอร์ DC ไร้แปรงถ่านประสิทธิภาพสูง กินไฟน้อย ประสิทธิภาพสูง อายุการใช้งานยาวนาน
◆ด้วยอุณหภูมิการทำงานที่หลากหลาย
◆การควบคุมความเร็วสัญญาณ PWM
◆ด้วยการควบคุมการไหลอย่างต่อเนื่อง
◆การป้องกันขั้วย้อนกลับ
◆การป้องกันการวิ่งแบบแห้ง
◆แรงดันเกิน การป้องกันกระแสเกิน
◆โอเวอร์โหลด ป้องกันอุณหภูมิเกิน
■ คำอธิบายทางเทคนิค (ส่วนที่เกี่ยวข้องเมื่อสัมผัสกับของเหลว)
ตัวเรือนหัวปั๊ม: PPS+GF
ใบพัด: PPS+GF
ช่องป้องกัน: PPS+GF
ปลอกเพลา: วัสดุคอมโพสิตเรซินคาร์บอน
เพลา: เพลาสแตนเลส
ตัวเรือนแม่เหล็ก: แคปซูลพลาสติกไนลอน
แหวนซีล: EPDM
■ อุปกรณ์ขับเคลื่อน (รวมมอเตอร์)
แม่เหล็กไฟฟ้าขับเคลื่อน: แม่เหล็กพลาสติกไนลอนหุ้มฉนวน
สกรูและน็อต: สแตนเลส SUS 304
มอเตอร์ขับเคลื่อน : มอเตอร์ไร้แปรงถ่าน
โครงลวดมอเตอร์ :PPA GF
ตัวเรือนปั๊ม: ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปด้วยการพ่นทรายและการชุบเคลือบ
ฉากยึด: เหล็กกล้าเคลือบด้วยสีฝุ่น
ห่วงยึด: สแตนเลส 304 ของสหรัฐฯ + แหวนยางหน่วง
กันน้ำตามมาตรฐาน IP68 (en60529)
ตัวเชื่อมต่อรุ่น: AMP282106-1 (จับคู่ปลั๊ก AMP282088-1)
เส้นผ่านศูนย์กลางหัวฉีด:22.4 มม. (เส้นผ่านศูนย์กลางภายใน: 16 มม.)
■ ข้อมูลจำเพาะของรุ่น
OWP-BL93-300-24A (24VDC)
OWP-BL93-300-12A (12VDC)
■ คำแนะนำในการติดตั้ง
OWP-BL93-300 series pumps เป็นปั๊มหอยโข่งที่ต้องการการเติมล่วงหน้า
ปั๊มที่ติดตั้งในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดจุ่มอยู่ในของเหลวเสมอ หรือเติมปั๊มล่วงหน้าก่อนเปิดเครื่อง
| 1: | ปั๊มไม่ควรทำงานแบบแห้ง แม้ว่าจะสามารถแห้งได้เป็นเวลา 30 วินาที (หลังจากวิ่งแบบแห้ง 30 วินาที เครื่องจะหยุดทำงานโดยอัตโนมัติ) การวิ่งแบบแห้งจะทำให้เกิดเสียงดัง และยังเพิ่มการเสียดสีให้กับเพลาและปลอกเพลาด้วย |
| 2: | ใช้ท่อขนาดเส้นผ่านศูนย์กลางที่แนะนำซึ่งเชื่อมต่อกับทางเข้าของปั๊ม ถ้าคุณใช้ทางเข้าของปั๊มท่อที่มีเส้นผ่านศูนย์กลางเล็กกว่า เนื่องจากแรงดันลบในปั๊ม อากาศภายนอกจะเข้าสู่ปั๊มผ่านท่อได้ง่ายขึ้น จะทำให้ประสิทธิภาพของปั๊มลดลง และ ฟองอากาศยังสร้างความเสียหายให้กับปั๊ม |
| 3: | เมื่อมองจากทิศทางขาเข้าของปั๊ม ใบพัดจะหมุนตามเข็มนาฬิกา (ดูลูกศรบนพอร์ตทางออก) |
| 4: | สามารถติดตั้งปั๊มได้ทั้งแนวตั้งและแนวนอน (ดูรูปที่ 1 ) เมื่อติดตั้งในแนวตั้ง พอร์ตทางออกควรยกขึ้นด้านบน |
| 5: | เพื่อหลีกเลี่ยงไม่ให้แห้ง (อากาศติดอยู่ในใบพัด) ช่องจ่ายน้ำของเครื่องสูบน้ำควรอยู่ในแนวตั้งหรือด้านบนของใบพัด(ดูรูปที่ 1) |
| 6: | ท่อที่เชื่อมต่อควรติดตั้งในแนวตั้ง (หรือไม่มีศอกใน 20 ซม.) เพื่อให้อากาศถ่ายเทได้สะดวก ไม่ควรใช้ท่อทางออกน้อยกว่า 90 องศา ข้อศอก (ดูรูปที่ 2) |
| 7: | ไม่สามารถใช้น้ำทะเลหรือมลพิษหนักอื่น ๆ ที่มีของเหลวเจือปนเม็ดใหญ่เป็นสื่อของเหลวได้ |
อุณหภูมิ พารามิเตอร์
อุณหภูมิของเหลวปานกลาง: -40 ℃ ถึง +85 ℃ (-40°F ถึง + 185°F)
อุณหภูมิแวดล้อมในการทำงาน: -40 ℃ ถึง +85 ℃ (-40°F ถึง +185°F) ความชื้น ≤90%
อุณหภูมิในการจัดเก็บ: -40 ℃ ถึง +70 ℃ (-40°F ถึง +158°F) (สูงสุด 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)
■ แรงดันของระบบ
-0.2 ถึง 2.5 บาร์ ( 100 ℃ (212 ° F)
อายุการใช้งานมากกว่า 20,000 ชั่วโมงขึ้นอยู่กับแรงดันไฟฟ้าและอุณหภูมิแวดล้อม 36 ℃ (86 ° F)
■ ช่วงแรงดันไฟฟ้า
จัดอันดับปั๊มน้ำ 12V ใช้งานได้ช่วง 9V - 16V
จัดอันดับปั๊มน้ำ 24V ช่วงที่ใช้งานได้ 18V - 30V
แม้ว่ามอเตอร์สามารถใช้ได้ในช่วงกว้างของแรงดันไฟและอุณหภูมิ แต่แรงดันไฟและอุณหภูมิที่มากเกินไปหรือต่ำเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ ปั๊มไม่สามารถสัมผัสกับการแผ่รังสีความร้อนรอบข้าง
ของเหลวปานกลาง: น้ำบริสุทธิ์, ส่วนผสมของเหลว (น้ำที่มีไกลคอลต่ำกว่า 60%)
■พารามิเตอร์ทางไฟฟ้า
แรงดันใช้งาน (วีดีซี) | กำลังไฟพิกัด (ญ) | จัดอันดับการไหล (ลิตร/ชม.) | ขนาด (มม.) | น้ำหนัก (NS) |
9V-16V (12V) 18-30V(24V) | 100W | Q=1800L/HH=9M | 148*90*132 | 1.12KG |
รุ่นคอนเนคเตอร์และคุณสมบัติทางไฟฟ้าที่เกี่ยวข้อง (ดูรูปที่ 3):
| AMP282106-1 | 1 (สีดำ) | 2 (สีเหลือง) | 3 (สีน้ำเงิน) | 4 (สีดำ) |
(จับคู่ Plug | GND | คำติชมข้อผิดพลาด | PWM | +12V/24V |
■อักขระ PWM
| รอบการทำงาน | คำอธิบาย | สังเกต: |
| 0%≤duty≤10% | สถานะหยุด | |
| 11%≤duty≤55% | วิ่งเร็วสุด | |
| 56%≤duty≤90% | โหมด PWM | |
| 91%≤duty≤100% | วิ่งความเร็วสูงสุด |
■ ความสนใจ
1. อุณหภูมิแวดล้อมในการทำงาน:-40 ℃--85 ℃ ควรพยายามหลีกเลี่ยงใกล้กับตัวเร่งปฏิกิริยาสามองค์ประกอบ ระบบท่อระบายแก๊ส และเครื่องยนต์ระหว่างการติดตั้ง ให้แน่ใจว่าอุณหภูมิของสภาพแวดล้อมการทำงาน
2. ตำแหน่งการติดตั้งของปั๊มน้ำควรใกล้เคียงกับระดับน้ำต่ำมากที่สุดเพื่อยืดอายุการใช้งานของปั๊ม
4. กรุณาใช้ปั๊มห่างจากสภาพแวดล้อมที่มีฝุ่นมาก ฝุ่นเป็นอันตรายต่ออายุการใช้งาน
5. ใส่ใจกับความบริสุทธิ์ของน้ำ หลีกเลี่ยงการติดขัดและใบพัดปิดกั้นเพื่อลดอายุการใช้งานของปั๊ม
■ พารามิเตอร์ประสิทธิภาพ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
| ขั้นต่ำ: | 1 ชุด |
| ราคา: | negotiable |
OWP-BL93-300 100W BLDC E-Water Pump พร้อมการควบคุม PWM และการวินิจฉัยข้อผิดพลาด colant pump, ปั๊มไกลคอล, bldc ปั๊มน้ำ
■ แอปพลิเคชั่น
ใช้กันอย่างแพร่หลายในรถบัสไฮบริด รถโดยสารไฮบริด ยานพาหนะไฟฟ้า รถไฟ และเรือ และระบบหมุนเวียนความร้อนและความเย็นอื่นๆ
■คุณสมบัติ
◆การส่งแรงแม่เหล็ก (โครงสร้างปั๊มโล่)ปั๊มแรงเหวี่ยง
◆มอเตอร์ DC ไร้แปรงถ่านประสิทธิภาพสูง กินไฟน้อย ประสิทธิภาพสูง อายุการใช้งานยาวนาน
◆ด้วยอุณหภูมิการทำงานที่หลากหลาย
◆การควบคุมความเร็วสัญญาณ PWM
◆ด้วยการควบคุมการไหลอย่างต่อเนื่อง
◆การป้องกันขั้วย้อนกลับ
◆การป้องกันการวิ่งแบบแห้ง
◆แรงดันเกิน การป้องกันกระแสเกิน
◆โอเวอร์โหลด ป้องกันอุณหภูมิเกิน
■ คำอธิบายทางเทคนิค (ส่วนที่เกี่ยวข้องเมื่อสัมผัสกับของเหลว)
ตัวเรือนหัวปั๊ม: PPS+GF
ใบพัด: PPS+GF
ช่องป้องกัน: PPS+GF
ปลอกเพลา: วัสดุคอมโพสิตเรซินคาร์บอน
เพลา: เพลาสแตนเลส
ตัวเรือนแม่เหล็ก: แคปซูลพลาสติกไนลอน
แหวนซีล: EPDM
■ อุปกรณ์ขับเคลื่อน (รวมมอเตอร์)
แม่เหล็กไฟฟ้าขับเคลื่อน: แม่เหล็กพลาสติกไนลอนหุ้มฉนวน
สกรูและน็อต: สแตนเลส SUS 304
มอเตอร์ขับเคลื่อน : มอเตอร์ไร้แปรงถ่าน
โครงลวดมอเตอร์ :PPA GF
ตัวเรือนปั๊ม: ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปด้วยการพ่นทรายและการชุบเคลือบ
ฉากยึด: เหล็กกล้าเคลือบด้วยสีฝุ่น
ห่วงยึด: สแตนเลส 304 ของสหรัฐฯ + แหวนยางหน่วง
กันน้ำตามมาตรฐาน IP68 (en60529)
ตัวเชื่อมต่อรุ่น: AMP282106-1 (จับคู่ปลั๊ก AMP282088-1)
เส้นผ่านศูนย์กลางหัวฉีด:22.4 มม. (เส้นผ่านศูนย์กลางภายใน: 16 มม.)
■ ข้อมูลจำเพาะของรุ่น
OWP-BL93-300-24A (24VDC)
OWP-BL93-300-12A (12VDC)
■ คำแนะนำในการติดตั้ง
OWP-BL93-300 series pumps เป็นปั๊มหอยโข่งที่ต้องการการเติมล่วงหน้า
ปั๊มที่ติดตั้งในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดจุ่มอยู่ในของเหลวเสมอ หรือเติมปั๊มล่วงหน้าก่อนเปิดเครื่อง
| 1: | ปั๊มไม่ควรทำงานแบบแห้ง แม้ว่าจะสามารถแห้งได้เป็นเวลา 30 วินาที (หลังจากวิ่งแบบแห้ง 30 วินาที เครื่องจะหยุดทำงานโดยอัตโนมัติ) การวิ่งแบบแห้งจะทำให้เกิดเสียงดัง และยังเพิ่มการเสียดสีให้กับเพลาและปลอกเพลาด้วย |
| 2: | ใช้ท่อขนาดเส้นผ่านศูนย์กลางที่แนะนำซึ่งเชื่อมต่อกับทางเข้าของปั๊ม ถ้าคุณใช้ทางเข้าของปั๊มท่อที่มีเส้นผ่านศูนย์กลางเล็กกว่า เนื่องจากแรงดันลบในปั๊ม อากาศภายนอกจะเข้าสู่ปั๊มผ่านท่อได้ง่ายขึ้น จะทำให้ประสิทธิภาพของปั๊มลดลง และ ฟองอากาศยังสร้างความเสียหายให้กับปั๊ม |
| 3: | เมื่อมองจากทิศทางขาเข้าของปั๊ม ใบพัดจะหมุนตามเข็มนาฬิกา (ดูลูกศรบนพอร์ตทางออก) |
| 4: | สามารถติดตั้งปั๊มได้ทั้งแนวตั้งและแนวนอน (ดูรูปที่ 1 ) เมื่อติดตั้งในแนวตั้ง พอร์ตทางออกควรยกขึ้นด้านบน |
| 5: | เพื่อหลีกเลี่ยงไม่ให้แห้ง (อากาศติดอยู่ในใบพัด) ช่องจ่ายน้ำของเครื่องสูบน้ำควรอยู่ในแนวตั้งหรือด้านบนของใบพัด(ดูรูปที่ 1) |
| 6: | ท่อที่เชื่อมต่อควรติดตั้งในแนวตั้ง (หรือไม่มีศอกใน 20 ซม.) เพื่อให้อากาศถ่ายเทได้สะดวก ไม่ควรใช้ท่อทางออกน้อยกว่า 90 องศา ข้อศอก (ดูรูปที่ 2) |
| 7: | ไม่สามารถใช้น้ำทะเลหรือมลพิษหนักอื่น ๆ ที่มีของเหลวเจือปนเม็ดใหญ่เป็นสื่อของเหลวได้ |
อุณหภูมิ พารามิเตอร์
อุณหภูมิของเหลวปานกลาง: -40 ℃ ถึง +85 ℃ (-40°F ถึง + 185°F)
อุณหภูมิแวดล้อมในการทำงาน: -40 ℃ ถึง +85 ℃ (-40°F ถึง +185°F) ความชื้น ≤90%
อุณหภูมิในการจัดเก็บ: -40 ℃ ถึง +70 ℃ (-40°F ถึง +158°F) (สูงสุด 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)
■ แรงดันของระบบ
-0.2 ถึง 2.5 บาร์ ( 100 ℃ (212 ° F)
อายุการใช้งานมากกว่า 20,000 ชั่วโมงขึ้นอยู่กับแรงดันไฟฟ้าและอุณหภูมิแวดล้อม 36 ℃ (86 ° F)
■ ช่วงแรงดันไฟฟ้า
จัดอันดับปั๊มน้ำ 12V ใช้งานได้ช่วง 9V - 16V
จัดอันดับปั๊มน้ำ 24V ช่วงที่ใช้งานได้ 18V - 30V
แม้ว่ามอเตอร์สามารถใช้ได้ในช่วงกว้างของแรงดันไฟและอุณหภูมิ แต่แรงดันไฟและอุณหภูมิที่มากเกินไปหรือต่ำเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ ปั๊มไม่สามารถสัมผัสกับการแผ่รังสีความร้อนรอบข้าง
ของเหลวปานกลาง: น้ำบริสุทธิ์, ส่วนผสมของเหลว (น้ำที่มีไกลคอลต่ำกว่า 60%)
■พารามิเตอร์ทางไฟฟ้า
แรงดันใช้งาน (วีดีซี) | กำลังไฟพิกัด (ญ) | จัดอันดับการไหล (ลิตร/ชม.) | ขนาด (มม.) | น้ำหนัก (NS) |
9V-16V (12V) 18-30V(24V) | 100W | Q=1800L/HH=9M | 148*90*132 | 1.12KG |
รุ่นคอนเนคเตอร์และคุณสมบัติทางไฟฟ้าที่เกี่ยวข้อง (ดูรูปที่ 3):
| AMP282106-1 | 1 (สีดำ) | 2 (สีเหลือง) | 3 (สีน้ำเงิน) | 4 (สีดำ) |
(จับคู่ Plug | GND | คำติชมข้อผิดพลาด | PWM | +12V/24V |
■อักขระ PWM
| รอบการทำงาน | คำอธิบาย | สังเกต: |
| 0%≤duty≤10% | สถานะหยุด | |
| 11%≤duty≤55% | วิ่งเร็วสุด | |
| 56%≤duty≤90% | โหมด PWM | |
| 91%≤duty≤100% | วิ่งความเร็วสูงสุด |
■ ความสนใจ
1. อุณหภูมิแวดล้อมในการทำงาน:-40 ℃--85 ℃ ควรพยายามหลีกเลี่ยงใกล้กับตัวเร่งปฏิกิริยาสามองค์ประกอบ ระบบท่อระบายแก๊ส และเครื่องยนต์ระหว่างการติดตั้ง ให้แน่ใจว่าอุณหภูมิของสภาพแวดล้อมการทำงาน
2. ตำแหน่งการติดตั้งของปั๊มน้ำควรใกล้เคียงกับระดับน้ำต่ำมากที่สุดเพื่อยืดอายุการใช้งานของปั๊ม
4. กรุณาใช้ปั๊มห่างจากสภาพแวดล้อมที่มีฝุ่นมาก ฝุ่นเป็นอันตรายต่ออายุการใช้งาน
5. ใส่ใจกับความบริสุทธิ์ของน้ำ หลีกเลี่ยงการติดขัดและใบพัดปิดกั้นเพื่อลดอายุการใช้งานของปั๊ม
■ พารามิเตอร์ประสิทธิภาพ
