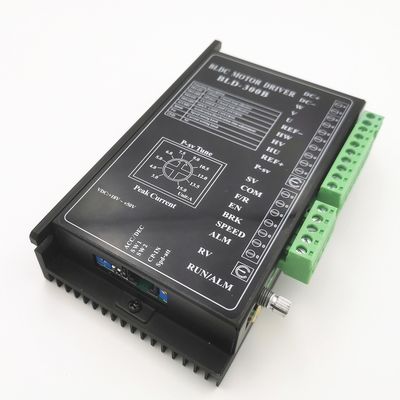

18-50V BLD-300B PWM ไดรเวอร์มอเตอร์ DC แบบไม่มีแปรงพร้อม Open Loop

18-50V BLD-300B ตัวขับมอเตอร์กระแสตรงไร้แปรงถ่านพร้อมระบบควบคุม PWM แบบวงปิด



แนะนำสั้น ๆ



BLD-300B ได้รับการออกแบบโดยเทคโนโลยีมอเตอร์ Changzhou Bexreme Shell และส่วนใหญ่สำหรับมอเตอร์ BLDC

(48v: 440w /24V:300w)



คุณสมบัติ:

การตั้งค่าเวลาตามบัญชี/ธ.ค.

สัญญาณเตือน

การตั้งค่ากระแสไฟสูงสุด

การเลือกคู่เสา

การควบคุมวงเปิด/ปิด

การตั้งค่าความเร็วโพเทนชิออมิเตอร์ภายนอก

การตั้งค่า P-sv กระแสไฟขาออกสูงสุด

การตั้งค่าความเร็วสัญญาณอนาล็อกภายนอก

การตั้งค่าความเร็ว PWM



ประสิทธิภาพทางไฟฟ้า

พารามิเตอร์ไดรเวอร์ ค่าต่ำสุด ค่าปกติ ค่าสูงสุด ค่าสูงสุด

แรงดันไฟเข้า DC (V): 12 ,24V,36V,48V ,56

กระแสไฟขาออก(A) : 15

ช่วงความเร็วมอเตอร์(รอบต่อนาที) : 20000

แรงดันสัญญาณฮอลล์ (V) : 5

กระแสไฟของฮอลล์ (mA): 12

โพเทนชิออมิเตอร์ภายนอก (KΩ) : 10

ขนาด (หน่วย: มม.)

การตั้งค่าฟังก์ชัน

1. การเลือกคู่ขั้วมอเตอร์

SW1 ใช้สำหรับการเลือกคู่ขั้วมอเตอร์เพื่อให้ตรงกับความแตกต่าง

มอเตอร์ BLDCเปิด = 2P;ปิด=4P



2. การตั้งค่าวงเปิด/ปิด

SW2 ON=การตั้งค่าวงปิด;SW2 OFF=การตั้งค่าวงเปิด

3. การตั้งค่าปัจจุบันสูงสุด

ใช้ P-sv เพื่อตั้งค่ากระแสไฟขาออกสูงสุดเมื่อโหลดเพิ่มขึ้นกะทันหันเอาต์พุต

กระแสจะถูกจำกัดโดยค่าที่ตั้งไว้ ซึ่งลดความเร็วของมอเตอร์และป้องกัน

เครื่องยนต์.ช่วงการตั้งค่าปัจจุบัน: 3-15Aโปรดตั้งเป็นสิทธิ

เนื่องจากข้อผิดพลาดที่ยอมรับได้ของกระแสจริงและค่าการตั้งค่าคือ± 10% เพื่อความปลอดภัย set

ปัจจุบันต่ำกว่าตามลำดับ

4. การตั้งค่าเวลา ACC/DEC

ตั้งเวลาเร่งความเร็วและเวลาชะลอตัวโดย ACC/DEC ช่วงคือ 0.3-15 วินาทีอัตราเร่ง

เวลาคือเวลาที่ต้องการจาก 0 ถึงความเร็วที่กำหนดเวลาชะลอตัวเป็นเวลาที่ต้องการจากการจัดอันดับ

ความเร็วเป็น 0

คำอธิบายสัญญาณพอร์ต

หมวดหมู่สัญญาณ

คำอธิบายการทำงานของเทอร์มินัล



สัญญาณควบคุม



บีอาร์เค:สัญญาณควบคุมเบรกมอเตอร์BRK และ COM เชื่อมต่อเป็นค่าเริ่มต้น

เบรกมอเตอร์จะหยุดเมื่อถอด BRK และ COM

TH:ขั้วสัญญาณหยุด EN เชื่อมต่อ COM มอเตอร์ทำงาน มิฉะนั้น

มอเตอร์หยุด

F/R:ขั้วควบคุมทิศทางมอเตอร์;F/R และ COM ถอดมอเตอร์

จะหมุนตามเข็มนาฬิกา มิฉะนั้น มอเตอร์จะหมุน

ทวนเข็มนาฬิกา

คอม:พอร์ตทั่วไป (GND)



SV

① อินพุตการตั้งค่าความเร็วโพเทนชิออมิเตอร์ภายนอก

② ขั้วอินพุตแรงดันอนาล็อกภายนอก

③ อินพุตการตั้งค่าความเร็ว PWM



สัญญาณฮอลล์

REF+ แหล่งจ่ายไฟสัญญาณเซ็นเซอร์ Hall+

HU Hall สัญญาณเซ็นเซอร์ Hu

HV Hall สัญญาณเซ็นเซอร์ Hv

HW สัญญาณเซ็นเซอร์ฮอลล์ Hw

REF- สัญญาณเซ็นเซอร์ฮอลล์-



การเชื่อมต่อมอเตอร์

W สายมอเตอร์ W เฟส

V มอเตอร์สาย V เฟส

V มอเตอร์สาย U เฟส



พลังการเชื่อมต่อ

DC+ แหล่งจ่ายไฟอิเล็กโทรดบวก (18-50VDC)

DC- อิเล็กโทรดขั้วลบของแหล่งจ่ายไฟ (ขั้วลบของเซ็นเซอร์ฮอลล์)



สัญญาณเอาท์พุต

เอาต์พุตความเร็วความถี่พัลส์ที่สอดคล้องกับความเร็วในการวิ่งสามารถคำนวณความเร็วได้

ตาม:

N(รอบต่อนาที)= (F/P)×60/3

F: ความถี่พัลส์เอาต์พุต P: มอเตอร์ขั้วคู่ N: ความเร็วมอเตอร์

ตัวอย่างเช่น: มอเตอร์มี 4 ขั้วคู่,

F=1sec/2ms=500Hz

N(รอบต่อนาที)=(500/4)×60/3=2500



ALM:เอาต์พุตสัญญาณความผิดปกติของมอเตอร์หรือไดรเวอร์เป็น 5v ในสถานการณ์ปกติและ

0V เมื่อเกิดข้อผิดพลาด



ส่วนต่อประสานไดรเวอร์และไดอะแกรมสายไฟ

วิธีการตั้งค่าความเร็วและการตั้งค่า

1. การตั้งค่าความเร็วผ่านโพเทนชิออมิเตอร์ในตัว

ความเร็วมอเตอร์เพิ่มขึ้นเมื่อหมุนปุ่ม RV ตามเข็มนาฬิกา เมื่อหมุนทวนเข็มนาฬิกา motor

ความเร็วลดลง

2. การตั้งค่าความเร็วผ่านโพเทนชิออมิเตอร์ภายนอก

ใช้โพเทนชิออมิเตอร์ที่เหมาะสมโดยมีค่าความต้านทาน 10KΩ;เมื่อเชื่อมต่อภายนอก

โพเทนชิออมิเตอร์, ขั้วกลางเชื่อมต่อกับ SV, อีกสองขั้วเชื่อมต่อกับ

REF+ และ COM

หมายเหตุ: 1. RV ควรหมุนทวนเข็มนาฬิกาเพื่อจำกัดตำแหน่ง

3. การตั้งค่าความเร็วผ่านสัญญาณอนาล็อกภายนอก 0-5V

แรงดันสัญญาณแอนะล็อกสามารถเป็น 0 ～ 5VDC;เมื่อแรงดันไฟฟ้าเท่ากับ 0.2VDC มอเตอร์

ความเร็วถึง 4% ของความเร็วที่เร็วที่สุดเมื่อแรงดันไฟฟ้าเป็น 5 VDC ความเร็วของมอเตอร์ถึง

ค่าสูงสุดขึ้นอยู่กับสเปคมอเตอร์และแรงดันไฟ

การตั้งค่าความเร็ว 4.PWM (5V PWM, 1-3KHz)

เมื่ออัตราส่วนหน้าที่ของพัลส์เท่ากับ 4% ความเร็วของมอเตอร์คือ 4% ของความเร็วสูงสุด เมื่ออัตราส่วนหน้าที่คือ 100%

มอเตอร์ถึงความเร็วสูงสุดความเร็วสูงสุดยังขึ้นอยู่กับข้อกำหนดของมอเตอร์และ

แรงดันไฟฟ้า
