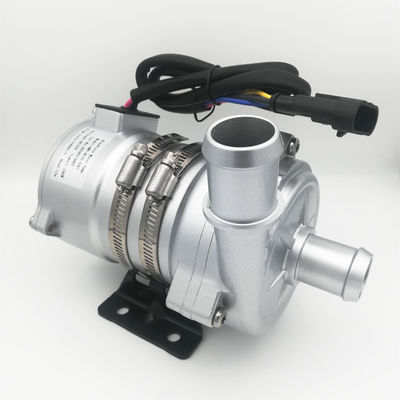

IP68 ยานยนต์หมุนเวียนปั๊มน้ำไฟฟ้าอัตโนมัติ

12v 24vdc DC mini ปั๊มน้ำใต้น้ำ Brushless ปั๊มหมุนเวียนขนาดเล็ก

ปั๊มน้ำไฟฟ้าแบบอิเล็กทรอนิกส์ 2 ชุดใช้พลังงานต่ำและปั๊มน้ำประสิทธิภาพสูงที่บริษัทของเราเปิดตัวลักษณะของปั๊มนี้คือ: ขนาดเล็ก น้ำหนักเบา โครงสร้างกะทัดรัด สภาพแวดล้อมการใช้งานที่กว้าง และการออกแบบการพัฒนาแพลตฟอร์ม

พลังงานคงที่:
แรงดันไฟของแหล่งจ่ายไฟเปลี่ยนระหว่าง DC12V ~ 18 v และกำลังของเครื่องสูบน้ำโดยทั่วไปยังคงไม่เปลี่ยนแปลง
แรงดันไฟฟ้าระหว่าง DC24V ~ 32 v เปลี่ยนแปลง พลังงานปั๊มโดยทั่วไปยังคงไม่เปลี่ยนแปลง

การป้องกันแรงดันไฟเกิน:
18 v, แรงดันไฟของปั๊มจ่ายสูงกว่าปั๊มเพื่อป้องกันไฟดับ, แรงดันกลับสู่สภาวะปกติ, ปั๊มกลับสู่การทำงานปกติปั๊มน้ำแรงดันไฟสูงกว่า 33 v ปั๊มเข้าไปในการป้องกันไฟดับ, แรงดันกลับสู่สภาวะปกติ, ปั๊มกลับสู่การทำงานปกติ

การป้องกันแผงลอย:
เมื่อท่อมีสาเหตุจากสิ่งสกปรกในปั๊มน้ำอุดตัน ปั๊มน้ำหยุดทำงาน (มอเตอร์ปั๊มน้ำหลังจากรีสตาร์ท 20 ครั้งติดต่อกัน ถ้าสถานะยังไม่กำจัดล็อกโรเตอร์ปั๊มหยุดทำงาน) สถานะล็อกโรเตอร์ หลังจากกำจัดกำลังของปั๊มน้ำเพื่อรีสตาร์ท การกู้คืนปั๊มก็มักจะทำงานได้

การป้องกันการวิ่งแบบแห้ง:
ไม่เชื่อมต่อกับสื่อหมุนเวียนในท่อ การดำเนินการลดความเร็วของปั๊มน้ำ ทำงาน ปิดตัวลงหลังจาก 15 นาทีหลังจากหยุดทำงานต้องใช้พลังงานฉีหนักการทำงานแบบแห้งของปั๊มน้ำในขั้นตอนการลดความเร็ว, การคืนน้ำประปา, ปั๊มน้ำกลับสู่การทำงานปกติ

■ คำอธิบายทางเทคนิค (ส่วนที่เกี่ยวข้องเมื่อสัมผัสกับของเหลว)

ตัวเรือนหัวปั๊ม: อลูมิเนียมหล่อขึ้นรูป

ใบพัด: PPS+GF

ช่องป้องกัน: PPS+GF

ปลอกเพลา: วัสดุผสมคาร์บอรันดัม

เพลา: สแตนเลส (3CR14) เพลา

ตัวเรือนแม่เหล็ก: แคปซูลพลาสติก PPS

วงแหวนซีล: EPDM

EMC: เกรด 3

เสียงรบกวน: ≤60dB

■ อุปกรณ์ขับเคลื่อน (รวมมอเตอร์)

โรเตอร์ขับเคลื่อน: แม่เหล็กหุ้มฉนวนพลาสติก PPS

สกรูและน๊อต: สแตนเลส SUS 304

มอเตอร์ขับเคลื่อน : มอเตอร์กระแสตรงไร้แปรงถ่าน

โครงลวดมอเตอร์ :PPA GF

ตัวเรือนปั๊ม: ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปด้วยการพ่นทรายและอโนไดซ์ + เคลือบผง PE

วงเล็บ: เหล็ก

ห่วงยึด: สแตนเลส 304 ของสหรัฐอเมริกา

กันน้ำตามมาตรฐาน IP68 (en60529)

รุ่นตัวเชื่อมต่อ: 325304061AAH (ปลั๊กที่ตรงกัน 325304061AMH)

เส้นผ่านศูนย์กลางหัวฉีด: 41 มม. (1.61 นิ้ว)

■คำแนะนำในการติดตั้ง

OWP-BL43-402CAN series pumps เป็นปั๊มหอยโข่งที่ต้องการการเติมล่วงหน้า,

ปั๊มที่ติดตั้งในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดจุ่มอยู่ในของเหลวเสมอ หรือเติมปั๊มล่วงหน้าก่อนเปิดเครื่อง



1: ปั๊มไม่ควรทำงานแบบแห้ง แม้ว่าจะสามารถแห้งได้ 15 นาที (หลังจากวิ่งแบบแห้ง 15 นาที เครื่องจะหยุดทำงานโดยอัตโนมัติ) การวิ่งแบบแห้งจะทำให้เกิดเสียงดัง และยังเพิ่มการเสียดสีให้กับเพลาและปลอกเพลา

2: ใช้ท่อขนาดเส้นผ่านศูนย์กลางที่แนะนำซึ่งเชื่อมต่อกับทางเข้าของปั๊ม ถ้าคุณใช้ทางเข้าของปั๊มท่อที่มีเส้นผ่านศูนย์กลางเล็กกว่า เนื่องจากแรงดันลบในปั๊ม อากาศภายนอกจะเข้าสู่ปั๊มผ่านท่อได้ง่ายขึ้น มันจะทำให้ประสิทธิภาพของปั๊มลดลง และฟองอากาศยังสร้างความเสียหายให้กับปั๊มอีกด้วย

3: เมื่อมองจากทิศทางขาเข้าของปั๊ม ใบพัดจะหมุนตามเข็มนาฬิกา (ดูลูกศรบนพอร์ตทางออก)

4: สามารถติดตั้งปั๊มในแนวตั้งหรือแนวนอนได้ (ดูรูปที่ 1) เมื่อติดตั้งในแนวตั้ง พอร์ตทางออกควรยกขึ้นด้านบน

5: เพื่อหลีกเลี่ยงการทำงานแห้ง (อากาศติดอยู่ในใบพัด) พอร์ตทางออกของปั๊มน้ำควรอยู่ในแนวตั้งหรือด้านบนของใบพัด(ดูรูปที่ 1)

6: ท่อที่เชื่อมต่อควรติดตั้งในแนวตั้ง (หรือไม่มีศอกใน 20 ซม. ) เพื่อให้อากาศระบายออกได้ง่าย ไม่ควรใช้ท่อทางออกน้อยกว่าข้อศอก 90 องศา (ดูรูปที่ 2)

7: ไม่สามารถใช้น้ำทะเลหรือมลพิษหนักอื่น ๆ ที่มีของเหลวเจือปนเม็ดใหญ่เป็นสื่อของเหลวได้

รูปที่ 1 รูปที่ 2

■ อุณหภูมิ พารามิเตอร์

อุณหภูมิของเหลวปานกลาง: -40 ℃ ถึง +85 ℃ (-40°F ถึง + 185°F)

อุณหภูมิแวดล้อมในการทำงาน: -40 ℃ ถึง +85 ℃ (-40°F ถึง +185°F)

อุณหภูมิในการจัดเก็บ: -40 ℃ ถึง +70 ℃ (-40°F ถึง +158°F)

(สูงถึง 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)

■แรงดันของระบบ

-0.2 ถึง 2.5 บาร์ ( 100 ℃ (212 ° F)

อายุการใช้งานมากกว่า 20,000 ชั่วโมงขึ้นอยู่กับแรงดันไฟฟ้าและอุณหภูมิแวดล้อม 36 ℃ (86 ° F)

■ช่วงแรงดันไฟฟ้า

จัดอันดับปั๊มน้ำ 24V ช่วงที่ใช้งานได้ 18V - 32V

แม้ว่ามอเตอร์สามารถใช้ได้ในช่วงกว้างของแรงดันไฟฟ้าและอุณหภูมิ แต่แรงดันและอุณหภูมิที่มากเกินไปหรือต่ำเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ ปั๊มไม่สามารถสัมผัสกับรังสีความร้อนรอบข้าง

ของเหลวปานกลาง: ส่วนผสมของเหลว (น้ำที่มีไกลคอลต่ำกว่า 60%)

■พารามิเตอร์ทางไฟฟ้า

ความสนใจ

1. อุณหภูมิแวดล้อมในการทำงาน:-40 ℃--120 ℃ ควรพยายามหลีกเลี่ยงใกล้กับตัวเร่งปฏิกิริยาสามองค์ประกอบ ระบบท่อระบายแก๊ส และเครื่องยนต์ระหว่างการติดตั้ง ให้แน่ใจว่าอุณหภูมิของสภาพแวดล้อมการทำงาน

2. ตำแหน่งการติดตั้งของปั๊มน้ำควรใกล้เคียงกับระดับน้ำต่ำมากที่สุดเพื่อยืดอายุการใช้งานของปั๊ม

4. กรุณาใช้ปั๊มห่างจากสภาพแวดล้อมที่มีฝุ่นมาก ฝุ่นเป็นอันตรายต่อลดอายุการใช้งาน

5. ใส่ใจกับความบริสุทธิ์ของน้ำ หลีกเลี่ยงการติดขัดและใบพัดปิดกั้นเพื่อลดอายุการใช้งานของปั๊ม

 พารามิเตอร์ประสิทธิภาพ

■มิติภายนอก
