รายละเอียดสินค้า:
|
ใช้งานแรงดันไฟฟ้า: | DC 18V-32V | กระแสสูงสุด:: | 5000L/H |
---|---|---|---|
หัวสูงสุด:: | 20m | จัดอันดับการไหล & ยก: | 2400L/H, H=17M |
เสียงรบกวน: | ≤61dB | IP เกรด: | IP68 |
อายุการใช้งาน: | ≥20000ชั่วโมง | ||
แสงสูง: | ปั๊มคูลเลอร์ Dc แบบแรงเหวี่ยง,ปั๊มคูลเลอร์ 12v Dc,ปั๊มน้ำขนาดเล็กแบบแรงเหวี่ยง Dc |
ข้อมูลจำเพาะ:
1, ปัจจุบัน: 1.4A,
2, เสียงรบกวน: น้อยกว่า 40db,
3,วัสดุ: PPE นำเข้า,
4, วัสดุโรเตอร์: นำเข้าฉีดขึ้นรูปแม่เหล็ก,
5, PCBA: ส่วนประกอบและชิ้นส่วนนำเข้า 100%
การออกแบบสิทธิบัตร:
การออกแบบโครงสร้างอิสระ PCBA: การออกแบบสิทธิบัตรเพื่อป้องกันความเสียหายการออกแบบสิทธิบัตรที่ทนต่อแรงกระแทก, โรเตอร์ที่ไม่มีการออกแบบเสี้ยน
■ คำอธิบายทางเทคนิค (ส่วนที่เกี่ยวข้องกับการสัมผัสกับของเหลว)
ตัวเรือนหัวปั๊ม: อะลูมิเนียมหล่อขึ้นรูป
ใบพัด: PPS+GF
ช่องชีลด์: PPS+GF
ปลอกเพลา: วัสดุผสมกากเพชร
เพลา: เพลาสแตนเลส (3CR14)
ตัวเรือนแม่เหล็ก: แคปซูลพลาสติก PPS
แหวนซีล: EPDM
EMC: เกรด 3
เสียงรบกวน: ≤60dB
■ อุปกรณ์ขับเคลื่อน (รวมมอเตอร์)
โรเตอร์ขับ: แม่เหล็กหุ้มด้วยพลาสติก PPS
สกรูและน็อต: สแตนเลส SUS 304
มอเตอร์ขับเคลื่อน: มอเตอร์ DC แบบไร้แปรงถ่าน
โครงลวดมอเตอร์ :PPA GF
ตัวเรือนปั๊ม: ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปพร้อมพ่นทรายและอโนไดซ์ + เคลือบผง PE ..
ตัวยึด: เหล็ก
ห่วงยึด: เหล็กกล้าไร้สนิม US 304
กันน้ำตามมาตรฐาน IP68 (en60529)
รุ่นตัวเชื่อมต่อ: 325304061AAH (ปลั๊กที่ตรงกัน 325304061AMH)
เส้นผ่านศูนย์กลางหัวฉีด: 41 มม. (1.61 นิ้ว)

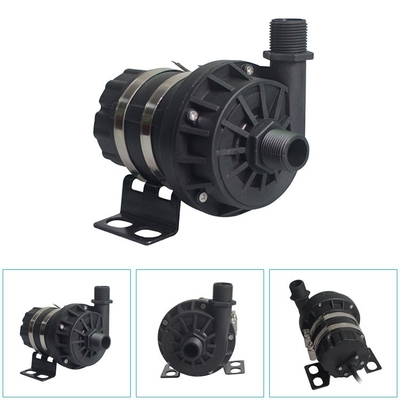

ปั๊มน้ำไฟฟ้า 240W 24VDC EWP สำหรับระบบทำความเย็นแบบกักเก็บพลังงาน
■คำแนะนำในการติดตั้ง
ปั๊มซีรีส์ OWP-BL43-402CAN เป็นปั๊มหอยโข่งที่ต้องเติมน้ำล่วงหน้า
ปั๊มติดตั้งในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดจุ่มอยู่ในของเหลวเสมอ หรือเติมปั๊มล่วงหน้าก่อนเปิดเครื่อง
1: ปั๊มไม่ควรทำงานแบบแห้ง แม้ว่าจะสามารถทำงานแบบแห้งได้เป็นเวลา 15 นาที (หลังจาก 15 นาทีแบบแห้ง เครื่องจะหยุดทำงานโดยอัตโนมัติ) การทำงานแบบแห้งจะส่งเสียงดัง และยังเพิ่มการสึกกร่อนให้กับเพลาและปลอกเพลา
2: ใช้ท่อขนาดเส้นผ่านศูนย์กลางที่แนะนำที่เชื่อมต่อกับทางเข้าของปั๊ม หากคุณใช้ทางเข้าของปั๊มที่มีเส้นผ่านศูนย์กลางเล็กกว่า เนื่องจากแรงดันลบในปั๊ม อากาศภายนอกจะเข้าสู่ปั๊มผ่านท่อได้ง่ายขึ้น ซึ่งจะทำให้ประสิทธิภาพของปั๊มลดลง และฟองอากาศยังสร้างความเสียหายให้กับปั๊ม
3: เมื่อมองจากทิศทางทางเข้าของปั๊ม ใบพัดจะหมุนตามเข็มนาฬิกา (ดูลูกศรบนพอร์ตทางออก)
4: สามารถติดตั้งปั๊มในแนวตั้งหรือแนวนอนได้ (ดูรูปที่ 1) เมื่อติดตั้งในแนวตั้ง พอร์ตเต้าเสียบควรอยู่ด้านบน
5: เพื่อหลีกเลี่ยงการทำงานแห้ง (อากาศติดอยู่ในใบพัด) พอร์ตทางออกของปั๊มน้ำควรอยู่ในแนวตั้งหรือที่ด้านบนของใบพัด(ดูรูปที่ 1)
6: ท่อที่เชื่อมต่อควรติดตั้งในแนวตั้ง (หรือไม่มีข้อศอกใน 20 ซม.) เพื่อให้อากาศระบายออกได้ง่าย ไม่ควรใช้ท่อออกน้อยกว่าข้อศอก 90 องศา (ดูรูปที่ 2)
7: ไม่สามารถใช้น้ำทะเลหรือมลพิษหนักอื่น ๆ ที่มีของเหลวเจือปนเม็ดใหญ่เป็นสื่อของเหลว
รูปที่ 1 รูปที่ 2
■ อุณหภูมิ พารามิเตอร์
อุณหภูมิของเหลวปานกลาง: -40℃ ถึง +85℃ (-40°F ถึง + 185°F)
อุณหภูมิแวดล้อมในการทำงาน: -40℃ ถึง +85℃ (-40°F ถึง +185°F)
อุณหภูมิในการจัดเก็บ: -40℃ ถึง +70℃ (-40°F ถึง +158°F)
(สูงถึง 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)
■ความดันของระบบ
-0.2 ถึง 2.5 บาร์ ( 100°C (212°F)
อายุการใช้งานมากกว่า 20,000 ชั่วโมงขึ้นอยู่กับแรงดันไฟฟ้าที่กำหนดและอุณหภูมิแวดล้อม 36 ℃ (86° F)
■ช่วงแรงดันไฟฟ้า
พิกัดปั๊มน้ำ 24V ช่วงใช้งานได้ 18V - 32V
แม้ว่ามอเตอร์จะใช้งานได้ในช่วงแรงดันและอุณหภูมิที่หลากหลาย แต่แรงดันและอุณหภูมิที่มากเกินไปหรือต่ำเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ ปั๊มจึงไม่สามารถสัมผัสกับการแผ่รังสีความร้อนโดยรอบได้
ของเหลวปานกลาง: ส่วนผสมของเหลว (น้ำที่มีไกลคอลต่ำกว่า 60%)
■พารามิเตอร์ทางไฟฟ้า
แรงดันใช้งาน (วีดีซี) |
กำลังไฟ (ญ) |
จัดอันดับกระแส (ยาว/สูง) |
ขนาด (มม.) |
น้ำหนัก (ช) |
18V-32V(24V) | 240W | Q=2400L/H, H=17m | 185*134*158 | 2200g |
รุ่นคอนเนคเตอร์และคุณสมบัติทางไฟฟ้าที่เกี่ยวข้อง (ดูรูปที่ 3):
325304061AAH | 1 (สีดำ) | 2 (สีแดง) | 3(สีเหลือง) | 4(สีน้ำเงิน) |
(ปลั๊กที่ตรงกัน 325304061AMH) | จีเอ็นดี | +24V | แคน-แอล | สามารถ-H |
■ความสนใจ
1. อุณหภูมิแวดล้อมในการทำงาน: -40 ℃ - 120 ℃ ควรพยายามหลีกเลี่ยงใกล้กับตัวเร่งปฏิกิริยาสามองค์ประกอบ ระบบท่อปล่อยก๊าซ และเครื่องยนต์ในระหว่างการติดตั้ง ตรวจสอบให้แน่ใจว่าอุณหภูมิของสภาพแวดล้อมในการทำงาน
2.ตำแหน่งการติดตั้งของปั๊มน้ำควรใกล้กับระดับน้ำต่ำให้มากที่สุด เพื่อยืดอายุการใช้งานของปั๊ม
4. โปรดใช้ปั๊มให้ห่างไกลจากสภาพแวดล้อมที่มีฝุ่น ฝุ่นเป็นอันตรายต่อการลดอายุการใช้งาน
5. ใส่ใจกับความบริสุทธิ์ของน้ำ หลีกเลี่ยงการติดขัดและใบพัดอุดตันเพื่อลดอายุการใช้งานของปั๊ม
พารามิเตอร์ประสิทธิภาพ
■มิติภายนอก
