| ขั้นต่ำ: | 5 ชุด |
| ราคา: | negotiable |
| วิธีการจ่ายเงิน: | แอล/C, ที/ที, แอล/C |

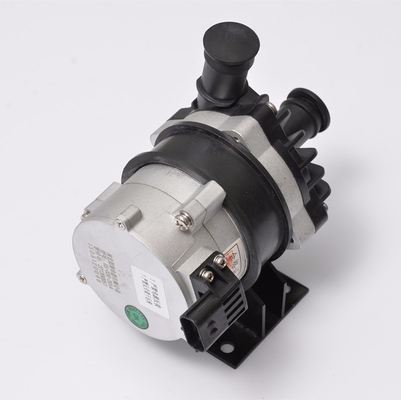

ระบบชาร์จรถยนต์ไฟฟ้าแบบเคลื่อนที่ปั๊มน้ำหล่อเย็น Dc Brushless
ความได้เปรียบ:
1. ด้วยการเชื่อมต่อรถยนต์มาตรฐานทางเข้า / ออก 20 มม. และตัวเชื่อมต่อกันน้ำแบบพิเศษ ปั๊มสามารถรวมเข้ากับยานพาหนะได้อย่างรวดเร็วและมีประสิทธิภาพ
2. ด้วยอุณหภูมิในการทำงาน -40°C~125°C ปั๊มทำความร้อนล่วงหน้าและที่จอดรถของเครื่องยนต์ TOPSFLO TA60 ช่วยให้ยานพาหนะมีสภาพแวดล้อมการทำงานที่มีประสิทธิภาพแม้ในอุณหภูมิกลางแจ้งที่รุนแรงและในสภาพอากาศเลวร้าย
3. การออกแบบพิเศษเพื่อตอบสนองความต้องการในการทำงานของการสั่นสะเทือนของรถยนต์, วิธีการจ่ายไฟของรถยนต์ที่เกิดแรงดันไฟฟ้าสูงสุดหรือแรงดันไฟฟ้าไม่เสถียร
4. ด้วยฟังก์ชั่นการป้องกันขั้วปั๊มจะไม่ไหม้จากการเดินสายที่ไม่ถูกต้องปรับแต่งให้เหมาะกับระบบยานพาหนะเฉพาะ
■ คำอธิบายทางเทคนิค (ส่วนที่เกี่ยวข้องกับการสัมผัสกับของเหลว)
ตัวเรือนหัวปั๊ม: อลูมิเนียมอัลลอยด์
ใบพัด: PPS+GF
ช่องชีลด์: PPS+GF
ปลอกเพลา: วัสดุผสมกากเพชร
เพลา: เพลาสแตนเลส (3CR14)
ตัวเรือนแม่เหล็ก: แคปซูลพลาสติก PPS
แหวนซีล: EPDM
■ อุปกรณ์ขับเคลื่อน (รวมมอเตอร์)
โรเตอร์ขับ: แม่เหล็กหุ้มด้วยพลาสติก PPS
สกรูและน็อต: สแตนเลส SUS 304
มอเตอร์ขับเคลื่อน: มอเตอร์ไร้แปรงถ่าน
โครงลวดมอเตอร์ :PPA GF
ตัวเรือนปั๊ม: ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปพร้อมพ่นทรายและอโนไดซ์ + เคลือบผง PE ..
ตัวยึด: ฐานเหล็ก
ห่วงยึด: เหล็กกล้าไร้สนิม US 304
กันน้ำตามมาตรฐาน IP68 (en60529)
รุ่นตัวเชื่อมต่อ: AMP282104-1 (ตรงกับปลั๊ก AMP282080-1)
เส้นผ่านศูนย์กลางหัวฉีด: 40 มม. (1.5 นิ้ว)
■คำแนะนำในการติดตั้ง
ปั๊มรุ่น OWP-BL43-426T เป็นปั๊มไกลคอลแบบแรงเหวี่ยงซึ่งต้องมีการเติมล่วงหน้า ปั๊มที่ติดตั้งในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดแช่อยู่ในของเหลวเสมอ หรือเติมปั๊มล่วงหน้าก่อนเปิดเครื่อง.
| 1: | ปั๊มไม่ควรทำงานแบบแห้ง แม้ว่าจะสามารถวิ่งแบบแห้งได้ 15 นาที (หลังจาก 15 นาทีแบบแห้ง เครื่องจะหยุดทำงานโดยอัตโนมัติ) การทำงานแบบแห้งจะส่งเสียงดัง และยังเพิ่มการสึกกร่อนที่เพลาและปลอกเพลา |
| 2: | ใช้ท่อขนาดเส้นผ่านศูนย์กลางที่แนะนำที่เชื่อมต่อทางเข้าของปั๊ม หากคุณใช้ท่อทางเข้าของปั๊มที่มีเส้นผ่านศูนย์กลางเล็กกว่า เนื่องจากแรงดันลบในปั๊ม อากาศภายนอกจะเข้าสู่ปั๊มได้ง่ายขึ้นผ่านทางท่อ ซึ่งจะทำให้ประสิทธิภาพของปั๊มลดลง และ ฟองอากาศยังสร้างความเสียหายให้กับปั๊ม |
| 3: | เมื่อมองจากทิศทางทางเข้าของปั๊ม ใบพัดจะหมุนตามเข็มนาฬิกา (ดูลูกศรบนพอร์ตทางออก) |
| 4: | สามารถติดตั้งปั๊มในแนวตั้งหรือแนวนอนได้ (ดูรูปที่ 1 ) เมื่อติดตั้งในแนวตั้ง พอร์ตทางออกควรอยู่ด้านบน |
| 5: | เพื่อหลีกเลี่ยงไม่ให้อากาศแห้ง (อากาศติดอยู่ในใบพัด) พอร์ตทางออกของปั๊มน้ำควรอยู่ในแนวตั้งหรืออยู่ด้านบนของใบพัด(ดูรูปที่ 1) |
| 6: | ท่อต่อควรติดตั้งในแนวตั้ง (หรือไม่มีข้องอใน 20 ซม.) เพื่อให้อากาศระบายออกได้ง่าย ไม่ควรใช้ท่อออกน้อยกว่าข้อศอก 90 องศา (ดูรูปที่ 2) |
| 7: | ไม่สามารถใช้น้ำทะเลหรือมลพิษหนักอื่น ๆ ที่มีของเหลวเจือปนเม็ดใหญ่เป็นสื่อของเหลว |
รูปที่ 1 รูปที่ 2
■ อุณหภูมิ พารามิเตอร์
อุณหภูมิของเหลวปานกลาง: -40℃ ถึง +85℃ (-40°F ถึง + 185°F)
อุณหภูมิแวดล้อมในการทำงาน: -40℃ ถึง +120℃ (-40°F ถึง +248°F)
อุณหภูมิในการจัดเก็บ: -40℃ ถึง +70℃ (-40°F ถึง +158°F)
(สูงถึง 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)
■ความดันของระบบ
-0.2 ถึง 2.5 บาร์ ( 100°C (212°F)
อายุการใช้งานมากกว่า 20,000 ชั่วโมงขึ้นอยู่กับแรงดันไฟฟ้าที่กำหนดและอุณหภูมิแวดล้อม 36 ℃ (86° F)
■ช่วงแรงดันไฟฟ้า
พิกัดปั๊มน้ำ 24V ช่วงใช้งานได้ 18V - 32V
แม้ว่ามอเตอร์จะใช้งานได้ในช่วงแรงดันและอุณหภูมิที่หลากหลาย แต่แรงดันและอุณหภูมิที่มากเกินไปหรือต่ำเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ ปั๊มจึงไม่สามารถสัมผัสกับการแผ่รังสีความร้อนโดยรอบได้
ของเหลวปานกลาง: ส่วนผสมของเหลว (น้ำที่มีไกลคอลต่ำกว่า 60%)
■พารามิเตอร์ทางไฟฟ้า
|
แรงดันใช้งาน (วีดีซี) |
กำลังไฟ
|
จัดอันดับกระแส (ยาว/สูง) |
ขนาด (มม.) |
น้ำหนัก (ช) |
| 18V-32V(24V) | 240W |
2400L/H , สูง=17ม |
193*90*159.5 | 2200g |
รุ่นคอนเนคเตอร์และคุณสมบัติทางไฟฟ้าที่เกี่ยวข้อง (ดูรูปที่ 3):
■พารามิเตอร์ประสิทธิภาพ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
