รายละเอียดสินค้า:
|
| จัดอันดับแรงดันไฟฟ้า: | 48V | ความเร็วมอเตอร์: | 24000 รอบต่อนาที |
|---|---|---|---|
| ลูกปืน: | ตลับลูกปืนความเร็วสูง NMB | เสียงรบกวน: | 80 เดซิเบล |
| น้ำหนักสุทธิ: | 490 ก | IP เกรด: | IP54 |
| การไหลของอากาศ: | 35 ลบ.ม./ชม | ความกดอากาศ: | 12Kpa |
| แสงสูง: | 48V Split Blower Impeller,PA66 Split Blower Impeller,PA66 มอเตอร์พัดลม Dc |
||

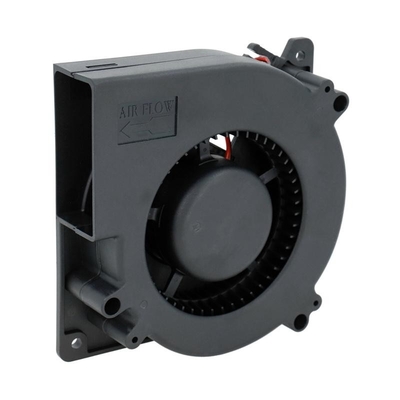

Split Blower Impeller 225-86 Dc Fan Motor BLDC Centrifugal Fan
...
1: คุณสมบัติเครื่องเป่าลม DC แบบไม่มีแปรง:
1: ตลับลูกปืนความเร็วสูงพิเศษความเร็วสูง (NMB) ให้อายุการใช้งานที่ยาวนานและลดเสียงรบกวน
2: ความดันสูงและการไหลของอากาศออกโดยการออกแบบขนาดกะทัดรัด
3: ประสิทธิภาพสูงมีประสิทธิภาพมากกว่าโบลเวอร์มอเตอร์แบบแปรง
4: ความน่าเชื่อถือสูง ตัวควบคุมพิเศษทำให้การทำงานมีความน่าเชื่อถือมากขึ้น
5: อัจฉริยะสูง, การควบคุมความเร็ว PWM, การผกผันในเชิงบวก, สัญญาณตอบรับ PG, การควบคุมอัจฉริยะ
2:
|
วัสดุ
|
ใบพัดทำจาก PA66
|
|
การแบก
|
ลูกปืน
|
|
ควบคุมความเร็ว
|
อินพุตควบคุม 0-5/10V หรือ PWM
|
|
อุณหภูมิในการทำงาน
|
-40~ +60°ซ
|
|
ชั้นฉนวน
|
ข
|
|
ชั้นการป้องกัน
|
IP55
|
|
การอนุมัติ
|
ซีซีซี, CE
|
3: พารามิเตอร์ผลิตภัณฑ์
| แบบอย่าง | OWB9290-24 | OWB9290-48 |
| พิกัดแรงดันไฟฟ้า | 24V | 48V |
| จัดอันดับปัจจุบัน (เปิด) | 7A | 3.9ก |
| การไหลของอากาศ (เปิด) | 33M3/ชม | 35M3/ชม |
| ความเร็วมอเตอร์ (เปิด) | 22000 รอบต่อนาที | 24000RPM |
| จัดอันดับปัจจุบัน(ปิด) | 3.4ก | 2.2A |
| ความกดอากาศ(ปิด) | 10.5kPa | 12kPa |
| ความเร็วมอเตอร์ (ปิด) | 25800 รอบต่อนาที | 27300รอบต่อนาที |
| เสามอเตอร์ | 4 | 4 |
| ความต้านทานเฟส | 0.82 โอห์ม | 1.53 โอห์ม |
| เสียงรบกวน | 80 เดซิเบล | 80 เดซิเบล |
| ลูกปืน | NMB ตลับลูกปืนความเร็วสูง | |
| ขับมอเตอร์ | มอเตอร์ไฟฟ้ากระแสตรงไร้แปรงถ่าน 3 เฟส | |
| มุมเซ็นเซอร์ฮอลล์ | 120° | |
| RPM-ชีพจร | 1 เฮิร์ต = 30 รอบต่อนาที | |
| ประเภทที่คดเคี้ยว | เดลต้า | |
| ขดลวดทนต่อแรงดันไฟฟ้า | 500VDC (1 นาที) | |
| ชั้นฉนวน | คลาส F | |
| น้ำหนักโบลเวอร์ | 490 ก | |
| เกรดไอพี | IP54 | |
| อุณหภูมิในการทำงาน | -20 ℃ ~ 50 ℃ | |
| อายุการใช้งาน (ต่ำกว่า 40 ℃) | 10,000 ชม | |
OWB9290 ซีรีส์ DC ไร้แปรงถ่าน เครื่องเป่าลม
4: ประสิทธิภาพของผลิตภัณฑ์
OWB9290 เครื่องเป่าลม DC แบบไร้แปรงถ่าน
OWB9290 เส้นโค้งประสิทธิภาพของเครื่องเป่าลม DC แบบไม่มีแปรง
5: ขนาดโดยรวม
6: แผนภาพการเดินสายไฟ
| พิน 4 | สีแดง | +5V |
| พิน 5 | สีม่วง | ฮอลล์ เอ |
| ขา 6 | เขียว | ฮอลล์ บี |
| พิน 7 | สีเทา | ฮอลล์ ซี |
| ขา 8 | สีดำ | จีเอ็นดี |
| ปักหมุด 1 | สีเหลือง | มอเตอร์เฟสก |
| พิน 2 | สีฟ้า | มอเตอร์เฟสบี |
| พิน 3 | สีขาว | มอเตอร์เฟส C |
7: ความสนใจ
1: ไม่ทำงานภายใต้ความดันอากาศสูงสุด การไหลของอากาศมีขนาดเล็กเกินไปที่ความดันอากาศสูงสุด และไม่ปลอดภัยสำหรับการใช้งาน
2: เพิ่มตัวกรองที่แนบมากับไอดีทำให้อายุการใช้งานของตลับลูกปืนเป่าลมยาวนานขึ้น
3: ทิศทางการหมุนที่ถูกต้องคือ CCW
4:ห้ามใช้เครื่องเป่าลมในอุณหภูมิสูง ความชื้นสูง สนามแม่เหล็กสูง
5: โปรดใช้แหล่งจ่ายไฟที่เหมาะสมสำหรับเครื่องเป่าลม
6: โปรดติดต่อเราสำหรับรุ่นไดรเวอร์ / คอนโทรลเลอร์ที่เหมาะสม
