| ขั้นต่ำ: | 1 ชุด |
| ราคา: | negotiable |
| วิธีการจ่ายเงิน: | แอล/C, ที/ที |
| ความสามารถในการจัดหา: | 1,000 ชุดต่อเดือน |
ปั๊มน้ำอิเล็กทรอนิกส์ที่มีโครงสร้างกะทัดรัด ขนาดเล็ก ติดตั้งง่าย และประสิทธิภาพสูง เป็นปั๊มน้ำแบบแรงเหวี่ยงขั้นตอนเดียว ตัวปั๊มน้ำสร้างจากอลูมิเนียมหล่อขึ้นรูปคุณภาพสูง มอเตอร์ BLDC ภายในช่วยให้ปั๊มของเราทำงานอย่างต่อเนื่อง โดยไม่ต้องบำรุงรักษาและได้รับความไว้วางใจจากลูกค้าของเราในด้านคุณภาพที่ดี อายุการใช้งานยาวนาน และค่าบำรุงรักษาต่ำBextreme Shell OWP-BL43-408T SERIES พร้อมระบบควบคุมความเร็วแบบ PWMรับข้อมูลทางเทคนิคกรุณาคลิก ที่นี่

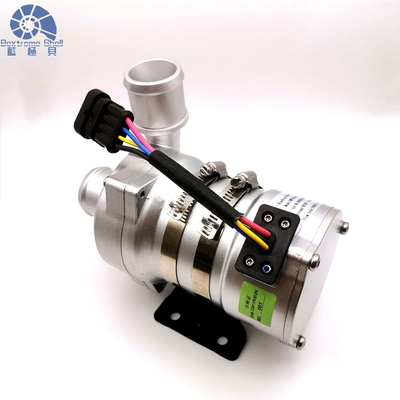

Bextreme Shell OWP-BL43-408T SERIES ปั๊มน้ำ DC ไร้แปรงถ่าน
การเพิ่ม/การไหลเวียน/ความถี่ตัวแปร/เสียงรบกวนต่ำ/ปั๊มแรงเหวี่ยง การควบคุม PWM/การวินิจฉัยข้อผิดพลาด
ตัวเรือนหัวปั๊ม: โลหะผสมอะลูมิเนียมหล่อขึ้นรูป
ใบพัด: PPS+GF
ช่องโล่: PPS+GF
ปลอกเพลา: วัสดุผสมคาร์บอรันดัม
เพลา: เพลาสแตนเลส (3CR14)
ตัวเรือนแม่เหล็ก: แคปซูลพลาสติก PPS
แหวนซีล: EPDM
อีเอ็มซี: ชั้นประถมศึกษาปีที่ 3
เสียงรบกวน: ≤61dB
โรเตอร์ขับเคลื่อน: แม่เหล็กหุ้มพลาสติก PPS
สกรูและน็อต: สแตนเลส SUS 304
มอเตอร์ขับเคลื่อน: มอเตอร์กระแสตรงไร้แปรงถ่าน
โครงลวดมอเตอร์ :PPA GF
ตัวเรือนปั๊ม: ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปพร้อมการพ่นทรายและอโนไดซ์ + เคลือบผง PE
วงเล็บ: เหล็ก
ห่วงยึด: สแตนเลส US 304
กันน้ำตามมาตรฐาน IP68 (en60529)
รุ่นตัวเชื่อมต่อ: AMP282106-1 (ปลั๊กที่ตรงกัน AMP282088-1)
เส้นผ่าศูนย์กลางหัวฉีด: 38 มม. (1.5 นิ้ว)
|
แรงดันใช้งาน (วีดีซี) |
กำลังไฟพิกัด (ญ) |
จัดอันดับการไหล (ซ้าย/ชม.) |
ขนาด (มม.) |
น้ำหนัก (ช) |
|
18V-32V(24V) |
240W |
Q=2400L/H, ส=17ม |
185*90*155 |
2200ก |
รุ่นตัวเชื่อมต่อและคุณสมบัติทางไฟฟ้าที่เกี่ยวข้อง (ดังแสดงด้านล่าง)
|
AMP282106-1 (จับคู่ปลั๊ก AMP282088-1) |
1 (สีดำ) | 2 (สีเหลือง) | 3(สีน้ำเงิน) | 4(สีแดง) |
|
จีเอ็นดี |
ความผิดพลาด ข้อเสนอแนะ |
พีเอ็มดับเบิลยู |
+24V |
| รอบหน้าที่ | คำอธิบาย |
ข้อสังเกต: 1: ข้อผิดพลาดทางเมตริกรอบการทำงาน PWM±2% 2:แรงดันไฟฟ้า PWM:24VDC ความถี่:50-1000Hz 3: ความถี่ PWM ที่แนะนำ:500Hz 4: แนะนำหน้าที่ 0% เนื่องจากการตัดการเชื่อมต่อ PWM |
| 0% ≤หน้าที่≤10% | โหมด PWM (หยุด) | |
| 10% ≤หน้าที่ 55% | โหมด PWM (ความเร็วต่ำสุด) | |
| 56% ≤หน้าที่ 90% | โหมด PWM (ช่วงการควบคุมความเร็วเชิงเส้น) | |
| 90% ≤ภาษี 100% | โหมด PWM (จำกัดความเร็วสูงสุด) |
ขนาดสายไฟที่แนะนำคือ (ขึ้นอยู่กับแรงดันไฟฟ้าตก 3%)
* ความยาวของสายไฟหมายถึงระยะห่างจากปั๊มถึงแบตเตอรี่
| เส้นผ่านศูนย์กลางลวด | ลวดที่ยาวที่สุดที่ใช้* |
| 24V | |
| 1.5 มม.² | 16ม |
| 2.5 มม.² | 25ม |
| 3 มม.² | 31ม |
| 4 มม.² | 40ม |
อุณหภูมิของเหลวปานกลาง: -40°C ถึง +85°C (-40°F ถึง + 185°F)
อุณหภูมิแวดล้อมในการทำงาน: -40°C ถึง +120°C (-40°F ถึง +248°F)
อุณหภูมิการจัดเก็บ: -40°C ถึง +70°C (-40°F ถึง +158°F)
(สูงถึง 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)
ของเหลวปานกลาง: ส่วนผสมของเหลว (น้ำที่มีไกลคอลต่ำกว่า 60%)
ปั๊มน้ำพิกัด DC24V ใช้งานได้ตั้งแต่ 18V - 32V
แม้ว่ามอเตอร์จะสามารถใช้งานได้ในช่วงแรงดันไฟฟ้าและอุณหภูมิที่หลากหลาย แต่แรงดันไฟฟ้าและอุณหภูมิที่มากเกินไปหรือต่ำเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ BLDC ปั๊มจะไม่สามารถสัมผัสกับรังสีความร้อนโดยรอบได้
■ คำแนะนำในการติดตั้งปั๊มซีรีย์ OWP-BL43-408T เป็นปั๊มหอยโข่งที่ต้องเติมน้ำล่วงหน้า,
ปั๊มที่ติดตั้งในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดแช่อยู่ในของเหลวเสมอ หรือเติมปั๊มไว้ล่วงหน้าก่อนที่จะเปิดเครื่อง
1: ปั๊มน้ำไฟฟ้านี้ไม่ควรทำงานแบบแห้งแม้ว่าจะสามารถทำงานแบบแห้งได้ 15 นาที (หลังจากทำงานแบบแห้ง 15 นาทีเครื่องจะหยุดทำงานโดยอัตโนมัติ) การทำงานแบบแห้งจะทำให้เกิดเสียงดังรวมทั้งเพิ่มการเสียดสีกับเพลาและ ปลอกเพลา
2: ใช้ท่อเส้นผ่านศูนย์กลางที่แนะนำซึ่งเชื่อมต่อทางเข้าปั๊ม หากคุณใช้ทางเข้าปั๊มที่มีเส้นผ่านศูนย์กลางเล็กกว่า เนื่องจากแรงดันลบในปั๊ม อากาศภายนอกเข้าสู่ปั๊มผ่านท่อได้ง่ายขึ้น มันจะทำให้ประสิทธิภาพของปั๊มลดลง และฟองอากาศยังสร้างความเสียหายให้กับปั๊มอีกด้วย
3: เมื่อมองจากทิศทางทางเข้าปั๊ม ใบพัดจะหมุนตามเข็มนาฬิกา (ดูลูกศรบนช่องทางออก)
4: สามารถติดตั้งปั๊มได้ในแนวตั้งหรือแนวนอน (ดูรูปที่ 1) เมื่อติดตั้งในแนวตั้ง ช่องทางออกควรอยู่ด้านบน
5: เพื่อหลีกเลี่ยงการทำงานแห้ง (อากาศติดอยู่ในใบพัด) พอร์ตทางออกของปั๊มน้ำควรอยู่ในแนวตั้งหรือที่ด้านบนของใบพัด(ดูรูปที่ 1)
6: ท่อที่เชื่อมต่อควรติดตั้งในแนวตั้ง (หรือไม่มีข้อศอกในระยะ 20 ซม.) เพื่อให้อากาศระบายออกได้ง่าย ไม่ควรใช้ท่อทางออกน้อยกว่าข้อศอก 90 องศา (ดูรูปที่ 2)
7: ไม่สามารถใช้น้ำทะเลหรือมลพิษหนักอื่น ๆ กับของเหลวเจือปนเมล็ดพืชขนาดใหญ่เป็นตัวกลางของเหลว
รูปที่ 1 รูปที่ 2
ใช้กันอย่างแพร่หลายในรถบัสไฮบริด รถยนต์นั่งไฮบริด ยานพาหนะไฟฟ้า รถไฟ เรือ และระบบหมุนเวียนความร้อนและความเย็นอื่น ๆ
1.Q: ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่?
ใช่ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพตัวอย่างผสมเป็นที่ยอมรับได้
2. แล้วระยะเวลารอคอยล่ะ
โดยทั่วไปจะใช้เวลา 30 วันหลังจากที่คุณชำระเงิน
3.คุณให้การสนับสนุนด้านเทคโนโลยีหรือไม่?
ใช่.บริษัทของเรามีความสามารถด้านการวิจัยและพัฒนาที่แข็งแกร่ง เราสามารถให้การสนับสนุนด้านเทคโนโลยีได้หากคุณต้องการ
4. วิธีจัดส่งถึงเรา?
เราจะจัดส่งสินค้าให้กับคุณตาม DHL หรือ UPS หรือ FEDEX เป็นต้น
5. ฉันจะรู้ได้อย่างไรว่าผลิตภัณฑ์นั้นเหมาะกับฉัน?
ก่อนอื่นคุณต้องให้ข้อมูลรายละเอียดเพิ่มเติมเกี่ยวกับผลิตภัณฑ์แก่เราเราจะแนะนำสินค้าให้กับคุณตามความต้องการตามข้อกำหนดของคุณหลังจากที่คุณยืนยัน เราจะเตรียมตัวอย่างให้กับคุณนอกจากนี้เราจะเสนอความก้าวหน้าที่ดีตามการใช้ผลิตภัณฑ์ของคุณ
