รายละเอียดสินค้า:
|
| แรงดันไฟฟ้า: | 18V-32V | พลัง: | 240W |
|---|---|---|---|
| ศีรษะ: | 17ม | แอปพลิเคชัน: | น้ำ, ใต้น้ำ, ระบบหมุนเวียนความเย็น |
| วัสดุ: | หล่ออลูมิเนียม \ สแตนเลส | โครงสร้าง: | ปั๊มขั้นตอนเดียว |
| ทฤษฎี: | ปั้มแรงเหวี่ยง | ชื่อผลิตภัณฑ์: | ปั้มน้ำมอเตอร์ดีซี |
| แสงสูง: | ปั๊มน้ำไฟฟ้า 240W,ปั๊มน้ำไฟฟ้าชลประทาน 17M |
||

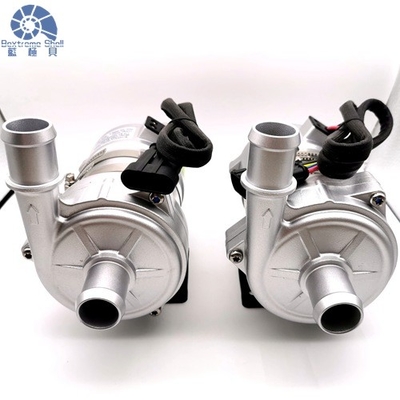

Bextreme Shell OWP-BL43-426T SERIES ปั๊มน้ําแบบด่วนไร้แปรงใช้ในรถบัสไฮบริด รถโดยสารไฮบริด รถไฟฟ้า รถไฟฟ้า เรือ และระบบหมุนเวียนการทําความร้อนและการทําความเย็นอื่นๆ
การขยายความเร็ว / การไหลเวียน / ความถี่ที่แปรปรวน / เสียงดังต่ํา / การควบคุม PWM ของปั๊มหลุดศูนย์กลาง / การวินิจฉัยความผิดพลาด
ปั๊มน้ําอิเล็กทรอนิกส์นี้ที่มีโครงสร้างที่คอมพ็อคขนาดเล็ก การติดตั้งง่ายและมีประสิทธิภาพสูง เป็นปั๊มน้ําหลุดศูนย์กลางระยะเดียวร่างของปั๊มน้ําถูกสร้างขึ้นจากคุณภาพสูง die-casting สังกะสีอลูมิเนียม. BLDC มอเตอร์ภายในทําให้ปั๊มของเราทํางานอย่างต่อเนื่องโดยไม่ต้องบํารุงรักษา และได้รับความไว้วางใจจากลูกค้าของเรา สําหรับคุณภาพที่ดีอายุการใช้งานยาวและค่าบํารุงรักษาที่ต่ํา
| ระยะเวลาทํางาน | คําอธิบาย |
คําสังเกต: 1:PWM duty cycle metrical error ความผิดพลาดของ PWM±2% 2:แรงดัน PWM:24VDC ความถี่:1 KHz 3: หมุนเวียน PWM การหยุดการทํางานที่แนะนํา: 7% 4: แนะนํา 0% duty ในขณะที่ PWM ติดต่อ |
| 0%≤ภาษี≤10% | โหมด PWM (หยุด) | |
| 11%≤ภาษี≤55% | โหมด PWM (ความเร็วในนาที) | |
| 56%≤ภาษี≤90% | โหมด PWM (ระยะควบคุมความเร็วแบบเส้น) | |
| 90%≤ภาษี≤100% | โหมด PWM (ขีดจํากัดความเร็วสูงสุด) |
ขนาดของสายที่แนะนําคือ (ขึ้นอยู่กับการลดความแรงกดดัน 3%)
* ความยาวของสายหมายถึงระยะห่างจากปั๊มไปยังแบตเตอรี่
| สายด่วน | สายที่ใช้ยาวที่สุด* |
| 24V | |
| 1.5 มม2 | 16 เมตร |
| 2.5 มม2 | 25 เมตร |
| 3 มม2 | 31 เมตร |
| 4 มม2 | 40 เมตร |
|
โลเตจการทํางาน (VDC) |
พลังประเมิน (W) |
ปริมาณการไหล (L/H) |
ขนาด (mm) |
น้ําหนัก (g) |
|
18V-32V ((24V) |
240W |
Q=2400L/H H=17m |
193*90*1595 |
2200 กรัม |
รูปแบบของเครื่องเชื่อม และคุณสมบัติไฟฟ้าที่ตรงกัน ((ตามแสดงด้านล่าง)
|
AMP282106-1 (ตรงกับพล็อก AMP282088-1) |
1 ((สีดํา) | 2 ((เหลือง) | 3 ((สีฟ้า) | 4 ((แดง) |
|
GND |
ความผิด ความคิดเห็น |
PWM |
+24V |
แม้ว่ามอเตอร์จะสามารถใช้ได้ในช่วงความดันและอุณหภูมิที่กว้างขวาง แต่ความดันและอุณหภูมิที่มากเกินไปหรือต่ําเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ปั๊มไม่สามารถถูกเผชิญกับรังสีความร้อนในสภาพแวดล้อม.
น้ําเหลวกลาง: ผสมเหลว (น้ําที่มีน้ํากลีโคลต่ํากว่า 60%)
■ ความสนใจ1.อุณหภูมิบริเวณทํางาน: -40°C-120°C, ควรพยายามหลีกเลี่ยงใกล้สามองค์กร catalytic ระบบท่อการปล่อยก๊าซและเครื่องยนต์ระหว่างการติดตั้ง,.
2สถานที่ติดตั้งของปั๊มน้ําควรใกล้กับระดับน้ําต่ําเท่าที่จะทําได้ เพื่อขยายอายุการใช้งานของปั๊ม
3.กรุณาใช้ปั๊มห่างจากสภาพแวดล้อมฝุ่นฝุ่นเป็นอันตรายที่จะลดอายุการใช้งาน
4.ให้ความสนใจในการบริสุทธิ์ของน้ํา หลีกเลี่ยงการจมและ impeller-ล็อคเพื่อลดอายุการใช้งานของปั๊ม
เครื่องหมุนขับเคลื่อน: PPS พลาสติกแม็กเนตแคปซูล
สกรูและเน็ต: SUS 304 สแตนเลส
มอเตอร์ขับเคลื่อน: มอเตอร์ DC ไม่มีแปรง
กรอบสายมอเตอร์: PPA GF
ตู้ปั๊ม: กล่องอลูมิเนียมแบบเจาะเจาะกับการพัดทรายและ anodizing + PE powder coating
หมุน: เหล็ก
หมุนบราคเก็ต: สแตนเลส US 304
กันน้ําตามการจัดอันดับ IP68 (en60529)
รูปแบบเครื่องเชื่อม: AMP282106-1 (พล็อกที่ตรงกัน AMP282088-1)
กว้างของกระปุก: 25mm (1 นิ้ว)
บ้านหัวปั๊ม: โลหะอัลลูมิเนียมแบบหล่น
เครื่องขับ: PPS+GF
ช่องโล่: PPS+GF
กล่องแกน: วัสดุประกอบคาร์บอรันดัม
หม้อ: เหล็กไร้ขัด ((3CR14) หม้อ
กล่องแม่เหล็ก: ปลาสติก PPS
แหวนประทับ: EPDM
EMC: ระดับ 3
เสียง: ≤ 61dB
อุณหภูมิของของเหลวกลาง: -40°C ถึง +85°C (-40°F ถึง + 185°F)
อุณหภูมิบริเวณทํางาน: -40°C ถึง +120°C (-40°F ถึง +248°F)
อุณหภูมิในการเก็บรักษา: -40°C ถึง +70°C (-40°F ถึง +158°F)
(สูงสุด 100 °C แต่จะทําให้อายุการใช้งานสั้นลง)
ระบบจัดการความร้อนของเซอร์เวอร์
