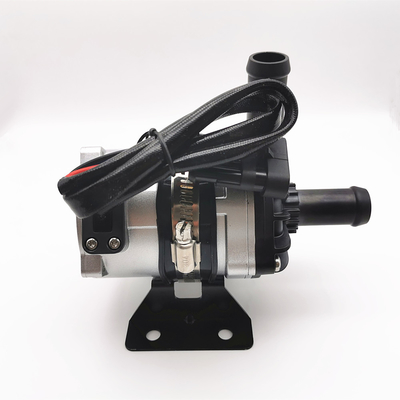

ปั๊มน้ำเสริม 1800LH 24V DC สำหรับอินเตอร์คูลเลอร์ เทอร์โบชาร์จเจอร์ รถแข่ง

การเพิ่มประสิทธิภาพ/การหมุนเวียน/ความถี่แปรผัน/เสียงรบกวนต่ำ/ปั๊มแบบซีล/การควบคุม PWM/การแจ้งเตือนข้อผิดพลาด









ปั๊มน้ำไร้แปรงถ่าน DC ซีรีส์ Bextreme Shell OWP-BL93-200

รับข้อมูลทางเทคนิค กรุณา คลิกที่นี่

ใช้กันอย่างแพร่หลายในรถบัสไฮบริด, รถยนต์นั่งส่วนบุคคลไฮบริด, รถยนต์ไฟฟ้า, รถไฟ, และเรือ และระบบหมุนเวียนทำความร้อนและความเย็นอื่นๆ

■ คุณสมบัติ

• ปั๊มแบบแรงเหวี่ยงหนีศูนย์กลาง
• การส่งกำลังด้วยแรงแม่เหล็ก (โครงสร้างปั๊มแบบซีล)
• มอเตอร์ DC ไร้แปรงถ่านประสิทธิภาพสูง ใช้พลังงานต่ำ ประสิทธิภาพสูง อายุการใช้งานยาวนาน
• มีช่วงอุณหภูมิการทำงานที่กว้าง
• มีการควบคุมการไหลคงที่
• การป้องกันขั้วย้อนกลับ
• การป้องกันการทำงานแห้ง
• การป้องกันแรงดันเกิน กระแสเกิน
• การป้องกันโอเวอร์โหลด อุณหภูมิเกิน

■ คำอธิบายทางเทคนิค (ส่วนที่สัมผัสกับของเหลว)

เสื้อปั๊ม: PPS+GF
ใบพัด: PPS+GF
ห้องซีล: PPS+GF
ปลอกเพลา: วัสดุคอมโพสิตเรซินคาร์บอน
เพลา: เพลาสแตนเลส
เสื้อแม่เหล็ก: พลาสติกไนลอนหุ้ม
แหวนซีล: EPDM


■ อุปกรณ์ขับเคลื่อน (รวมมอเตอร์)

แม่เหล็กไฟฟ้าขับเคลื่อน: แม่เหล็กหุ้มพลาสติกไนลอน
สกรูและน็อต: สแตนเลส SUS 304
มอเตอร์ขับเคลื่อน: มอเตอร์ไร้แปรงถ่าน
โครงลวดมอเตอร์: PPA GF
เสื้อปั๊ม: ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปพร้อมการบำบัดด้วยการพ่นทรายและการอัด

ขายึด: เหล็กเคลือบผง
ห่วงยึด: สแตนเลส US 304 + แหวนยางลดแรงสั่นสะเทือน
กันน้ำตามมาตรฐาน IP68 (en60529)
รุ่นคอนเนคเตอร์: AMP282106-1 (ปลั๊กที่เข้ากันได้ AMP282088-1)
เส้นผ่านศูนย์กลางหัวฉีด: 22.4 มม. (เส้นผ่านศูนย์กลางภายใน: 16 มม.)


■ ข้อมูลจำเพาะรุ่น

OWP-BL93-200-(20 มม.)
OWP-BL93-250-(25 มม.)


■ คำแนะนำการติดตั้ง

ปั๊มซีรีส์ OWP-BL93-200 เป็นปั๊มแบบแรงเหวี่ยงหนีศูนย์กลางที่ต้องเติมน้ำล่วงหน้า
ติดตั้งปั๊มในตำแหน่งที่ต่ำที่สุดของระบบเพื่อให้แน่ใจว่าใบพัดจมอยู่ในของเหลวเสมอ หรือเติมน้ำล่วงหน้าก่อนเปิดเครื่อง

1: ปั๊มไม่ควรทำงานโดยไม่มีน้ำ แม้ว่าจะสามารถทำงานโดยไม่มีน้ำได้นาน 30 วินาที (หลังจากทำงานโดยไม่มีน้ำ 30 วินาที ระบบจะหยุดทำงานโดยอัตโนมัติ) การทำงานโดยไม่มีน้ำจะทำให้เกิดเสียงดัง และเพิ่มการสึกหรอของเพลาและปลอกเพลา

2: ใช้ท่อที่มีเส้นผ่านศูนย์กลางตามที่แนะนำต่อเข้ากับช่องรับน้ำของปั๊ม หากใช้ท่อที่มีเส้นผ่านศูนย์กลางเล็กกว่า แรงดันลบในปั๊มจะทำให้อากาศภายนอกเข้าสู่ปั๊มได้ง่ายผ่านท่อ ซึ่งจะทำให้ประสิทธิภาพของปั๊มลดลง และฟองอากาศยังสร้างความเสียหายให้กับปั๊มอีกด้วย

3: เมื่อมองจากทิศทางช่องรับน้ำของปั๊ม ใบพัดจะหมุนตามเข็มนาฬิกา (ดูลูกศรที่ช่องจ่ายน้ำ)

4: สามารถติดตั้งปั๊มในแนวตั้งหรือแนวนอนได้ (ดูรูปที่ 1) เมื่อติดตั้งในแนวตั้ง ช่องจ่ายน้ำควรหันขึ้นด้านบน

5: เพื่อหลีกเลี่ยงการทำงานโดยไม่มีน้ำ (อากาศติดอยู่ในใบพัด) ช่องจ่ายน้ำของปั๊มน้ำควรตั้งตรงหรืออยู่เหนือใบพัด

6: ท่อที่เชื่อมต่อควรติดตั้งในแนวตั้ง (หรือไม่มีข้อต่อในระยะ 20 ซม.) เพื่อให้อากาศระบายออกได้ง่าย ท่อจ่ายน้ำไม่ควรใช้ข้อต่อมากกว่า 90 องศา
ข้อต่อ

7: ไม่สามารถใช้น้ำทะเลหรือของเหลวที่มีสิ่งเจือปนหนักและมีอนุภาคขนาดใหญ่เป็นตัวกลางของเหลวได้


■ พารามิเตอร์อุณหภูมิ

อุณหภูมิของเหลวตัวกลาง: -40℃ ถึง +85℃ (-40°F ถึง +185°F)
อุณหภูมิแวดล้อมขณะทำงาน: -40℃ ถึง +85℃ (-40°F ถึง +185°F) ความชื้น ≤90%
อุณหภูมิในการจัดเก็บ: -40℃ ถึง +70℃ (-40°F ถึง +158°F) (สูงสุด 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)


■ แรงดันระบบ

-0.2 ถึง 2.5 บาร์ (100℃ (212°F)
อายุการใช้งานมากกว่า 20,000 ชั่วโมง โดยอิงตามแรงดันไฟฟ้าที่กำหนดและอุณหภูมิแวดล้อม 36℃(86°F)


■ ช่วงแรงดันไฟฟ้า

ช่วงการทำงาน 18V - 30V
แม้ว่ามอเตอร์จะสามารถใช้งานได้ในช่วงแรงดันไฟฟ้าและอุณหภูมิที่กว้าง แต่แรงดันไฟฟ้าและอุณหภูมิที่สูงเกินไปหรือต่ำเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ ปั๊มไม่ควรสัมผัสกับสภาพแวดล้อมที่มีการแผ่รังสีความร้อน

ของเหลวตัวกลาง: น้ำบริสุทธิ์, ของเหลวผสม (น้ำผสมไกลคอลต่ำกว่า 60%)


■ พารามิเตอร์ไฟฟ้า

รุ่นคอนเนคเตอร์และคุณสมบัติทางไฟฟ้าที่สอดคล้องกัน (ตามที่แสดงด้านล่าง)

 ข้อควรระวัง

1. อุณหภูมิแวดล้อมขณะทำงาน: -40℃--85℃ ควรพยายามหลีกเลี่ยงการติดตั้งใกล้กับท่อไอเสียของเครื่องยนต์ ท่อแก๊ส และเครื่องยนต์ เพื่อให้แน่ใจว่าอุณหภูมิแวดล้อมในการทำงาน
2. ตำแหน่งการติดตั้งปั๊มน้ำควรอยู่ใกล้ระดับน้ำต่ำที่สุดเท่าที่จะทำได้ เพื่อยืดอายุการใช้งานของปั๊ม

3. โปรดใช้ปั๊มให้ห่างจากสภาพแวดล้อมที่มีฝุ่นมาก ฝุ่นเป็นอันตรายต่อการลดอายุการใช้งาน

4. ให้ความสนใจกับความบริสุทธิ์ของน้ำ หลีกเลี่ยงการอุดตันและใบพัดติดขัดเพื่อลดอายุการใช้งานของปั๊ม

■ พารามิเตอร์ประสิทธิภาพ


■ ขนาดภายนอก
