ปั๊มน้ำอิเล็กทรอนิกส์ 24V DC สำหรับการไหลเวียนไกลคอลของเหลว Fluorinert และอุปกรณ์ทำความเย็นอุตสาหกรรม

ใช้กันอย่างแพร่หลายในรถบัสไฮบริด รถยนต์นั่งส่วนบุคคล ยานพาหนะไฟฟ้า รถไฟ และเรือ และระบบหมุนเวียนความร้อนและความเย็นอื่น ๆ

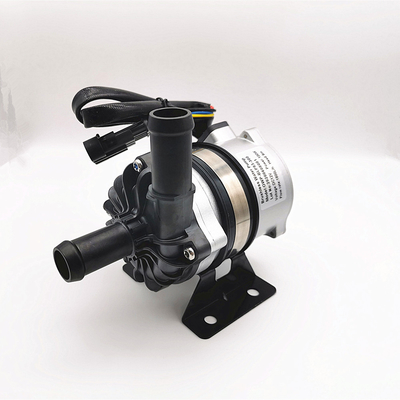

Bextreme Shell OWP-BL93-200 250 SERIES ปั๊มน้ำดีซีไร้แปรงถ่าน

การเพิ่ม / การไหลเวียน / ความถี่ตัวแปร / สัญญาณรบกวนต่ำ / ปั๊มโล่ / การควบคุม PWM / ข้อเสนอแนะข้อผิดพลาด

กรุณารับข้อมูลทางเทคนิค คลิกที่นี่

■ พารามิเตอร์ประสิทธิภาพ

■ พารามิเตอร์ทางไฟฟ้า

รุ่นคอนเนคเตอร์และคุณสมบัติทางไฟฟ้าที่เกี่ยวข้อง (ดังแสดงด้านล่าง)

■ข้อมูลจำเพาะของรุ่น

OWP-BL93-200-(20mm)
OWP-BL93-250-(25mm)

■คุณสมบัติ

• ปั้มแรงเหวี่ยง
• การส่งแรงแม่เหล็ก (โครงสร้างปั๊มโล่)
• มอเตอร์ DC แบบไร้แปรงถ่านประสิทธิภาพสูง ใช้พลังงานต่ำ ประสิทธิภาพสูง อายุการใช้งานยาวนาน
• ด้วยอุณหภูมิการทำงานที่หลากหลาย
• ด้วยการควบคุมการไหลคงที่
• การป้องกันการกลับขั้ว
• ป้องกันการทำงานแห้ง
• แรงดันเกิน, การป้องกันกระแสเกิน
• โอเวอร์โหลด ป้องกันอุณหภูมิเกิน

■พารามิเตอร์อุณหภูมิ

อุณหภูมิของเหลวปานกลาง: -40℃ ถึง +85℃ (-40°F ถึง + 185°F)
อุณหภูมิแวดล้อมในการทำงาน: -40℃ ถึง +85℃ (-40°F ถึง +185°F) ความชื้น ≤90%
อุณหภูมิในการจัดเก็บ: -40°C ถึง +70°C (-40°F ถึง +158°F) (สูงสุด 100°C แต่จะทำให้อายุการใช้งานสั้นลง)

■ช่วงแรงดันไฟฟ้า

ช่วงการใช้งาน 18V - 30V
แม้ว่ามอเตอร์จะใช้งานได้ในช่วงแรงดันและอุณหภูมิที่หลากหลาย แต่แรงดันและอุณหภูมิที่มากเกินไปหรือต่ำเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ ปั๊มไม่สามารถสัมผัสกับการแผ่รังสีความร้อนโดยรอบได้
ของเหลวปานกลาง: น้ำบริสุทธิ์ ส่วนผสมของเหลว (น้ำที่มีไกลคอลต่ำกว่า 60%)

■ความดันของระบบ

-0.2 ถึง 2.5 บาร์ ( 100°C (212°F)
อายุการใช้งานมากกว่า 20,000 ชั่วโมงขึ้นอยู่กับแรงดันไฟฟ้าที่กำหนดและอุณหภูมิแวดล้อม 36 ℃ (86° F)

■คำอธิบายทางเทคนิค (ส่วนที่เกี่ยวข้องกับการสัมผัสกับของเหลว)

ตัวเรือนหัวปั๊ม: PPS+GF
ใบพัด: PPS+GF
ช่องชีลด์: PPS+GF
ปลอกเพลา: วัสดุผสมเรซินคาร์บอน
เพลา: เพลาสแตนเลส
ตัวเรือนแม่เหล็ก: แคปซูลพลาสติกไนลอน
แหวนซีล: EPDM


■ อุปกรณ์ขับเคลื่อน (รวมมอเตอร์)

ขับแม่เหล็กไฟฟ้า: แม่เหล็กหุ้มพลาสติกไนลอน
สกรูและน็อต: สแตนเลส SUS 304
มอเตอร์ขับเคลื่อน: มอเตอร์ไร้แปรงถ่าน
โครงลวดมอเตอร์ :PPA GF
ตัวเรือนปั๊ม: ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปพร้อมการพ่นทรายและการทำให้มีขึ้น
ตัวยึด: เหล็กเคลือบด้วยสีฝุ่น
ห่วงยึด: สแตนเลส US 304 + แหวนยางกันชื้น
กันน้ำตามมาตรฐาน IP68 (en60529)
รุ่นตัวเชื่อมต่อ: AMP282106-1 (ปลั๊กที่ตรงกัน AMP282088-1)
เส้นผ่านศูนย์กลางหัวฉีด: 22.4 มม. (เส้นผ่านศูนย์กลางภายใน: 16 มม.)

■คำแนะนำในการติดตั้ง

ปั๊มรุ่น OWP-BL93-200 เป็นปั๊มหอยโข่งที่ต้องเติมน้ำล่วงหน้า
ปั๊มติดตั้งในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดจุ่มอยู่ในของเหลวเสมอ หรือเติมปั๊มล่วงหน้าก่อนเปิดเครื่อง
1: ปั๊มไม่ควรทำงานแบบแห้ง แม้ว่าจะสามารถทำงานแบบแห้งได้เป็นเวลา 30 วินาที (หลังจาก 30 วินาทีแบบแห้ง เครื่องจะหยุดทำงานโดยอัตโนมัติ) การทำงานแบบแห้งจะส่งเสียงดัง และยังเพิ่มการสึกกร่อนให้กับเพลาและปลอกเพลา
2: ใช้ท่อขนาดเส้นผ่านศูนย์กลางที่แนะนำที่เชื่อมต่อกับทางเข้าของปั๊ม หากคุณใช้ทางเข้าของปั๊มที่มีเส้นผ่านศูนย์กลางเล็กกว่า เนื่องจากแรงดันลบในปั๊ม อากาศภายนอกจะเข้าสู่ปั๊มได้ง่ายขึ้นผ่านท่อ ซึ่งจะทำให้ประสิทธิภาพของปั๊มลดลง และฟองอากาศยังสร้างความเสียหายให้กับปั๊ม
3: เมื่อมองจากทิศทางทางเข้าของปั๊ม ใบพัดจะหมุนตามเข็มนาฬิกา (ดูลูกศรบนพอร์ตทางออก)
4: สามารถติดตั้งปั๊มในแนวตั้งหรือแนวนอนได้ (ดูรูปที่ 1) เมื่อติดตั้งในแนวตั้ง พอร์ตเต้าเสียบควรอยู่ด้านบน
5: เพื่อหลีกเลี่ยงการทำงานแห้ง (อากาศติดอยู่ในใบพัด) พอร์ตทางออกของปั๊มน้ำควรอยู่ในแนวตั้งหรือที่ด้านบนของใบพัด
6: ท่อที่เชื่อมต่อควรติดตั้งในแนวตั้ง (หรือไม่มีข้อศอกใน 20 ซม.) เพื่อให้อากาศระบายออกได้ง่าย ไม่ควรใช้ท่อทางออกน้อยกว่า 90 องศา
ข้อศอก .
7: ไม่สามารถใช้น้ำทะเลหรือมลพิษหนักอื่น ๆ ที่มีของเหลวเจือปนเม็ดใหญ่เป็นสื่อของเหลว

ความสนใจ

1. อุณหภูมิแวดล้อมในการทำงาน: -40 ℃ - 85 ℃ ควรพยายามหลีกเลี่ยงใกล้กับสามองค์ประกอบ
ตัวเร่งปฏิกิริยา ระบบท่อปล่อยก๊าซ และเครื่องยนต์ระหว่างการติดตั้ง ให้แน่ใจว่าอุณหภูมิสภาพแวดล้อมการทำงาน
2.ตำแหน่งการติดตั้งของปั๊มน้ำควรใกล้กับระดับน้ำต่ำให้มากที่สุด เพื่อยืดอายุการใช้งานของปั๊ม
3.โปรดใช้ปั๊มให้ห่างไกลจากสภาพแวดล้อมที่มีฝุ่น ฝุ่นเป็นอันตรายต่อการลดอายุการใช้งาน
4. ใส่ใจกับความบริสุทธิ์ของน้ำ หลีกเลี่ยงการติดขัดและใบพัดอุดตันเพื่อลดอายุการใช้งานของปั๊ม

■ มิติภายนอก
