| ขั้นต่ำ: | 1 ชุด |
| ราคา: | negotiable |
| การบรรจุแบบมาตรฐาน: | PE ถุง + กล่อง |
| ระยะเวลาการจัดส่ง: | 5-10 วัน |
| วิธีการจ่ายเงิน: | T / T, L / C, Paypal |
| ความสามารถในการจัดหา: | 1000sets / วัน |

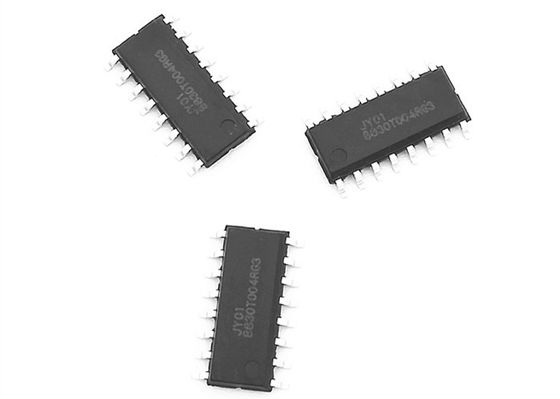

ตัวขับมอเตอร์ dc แบบไม่มีแปรง 3 เฟส IC JY01
คุณสมบัติ JY01
JY01 เป็น IC ควบคุมที่ออกแบบมาเป็นพิเศษสำหรับไดรเวอร์มอเตอร์ DC แบบไม่มีแปรงซึ่งใช้กับมอเตอร์ BLDC ของเซ็นเซอร์ Hall หรือมอเตอร์ BLDC แบบไม่มีเซ็นเซอร์ใช้งานง่ายวงจรอุปกรณ์ต่อพ่วงนั้นง่ายต้นทุนต่ำโมดูลไดรฟ์ SPWM ที่มีเสียงรบกวนต่ำประสิทธิภาพสูงคุณภาพที่มั่นคงและเทคนิคระดับมืออาชีพ การสนับสนุน JY01 ได้รับการอนุมัติอย่างรวดเร็วจากวิศวกรอิเล็กทรอนิกส์หลายคน
JY01 ถูกใช้กันอย่างแพร่หลายในหลายสาขาเช่น:
พัดลม DC แบบไม่มีแปรง, ปั๊ม DC แบบไม่มีแปรง, เครื่องตัดหญ้า, สกู๊ตเตอร์, รถสมดุล, หุ่นยนต์, เครื่องมือและอุปกรณ์ทางวิทยาศาสตร์, ปั๊มเชื้อเพลิงอัตโนมัติ, กระจกไฟฟ้า, เบาะนั่งปรับไฟฟ้า, พัดลมปรับอากาศ, กระจกมองหลังปรับไฟฟ้า, เช่นเครื่องใช้ในบ้านเช่น เครื่องดูดฝุ่นเครื่องปรับอากาศอุปกรณ์ประปาของเล่นเด็กระดับไฮเอนด์เครื่องบินจำลองรถยนต์จำลองโมเดล ฯลฯนอกจากนี้ยังมีการใช้กันอย่างแพร่หลายในเครื่องมือพกพาเช่นเครื่องเจียรสว่านมือเครื่องแกะสลักไขควงไฟฟ้า ฯลฯ
2: ลักษณะ
แรงดันใช้งาน: 4.5 v-5.5 V.
อุณหภูมิในการทำงาน: -40-85 ℃
โหมดขับเคลื่อน: SPWM
โหมดขับเคลื่อน Daul: ด้วย Hall Senor หรือเซนเซอร์
มอเตอร์แบบปรับอัตโนมัติ: ไม่มีมอเตอร์ฮอลล์ / มอเตอร์ฮอลล์
การควบคุมพวงมาลัย: บวก / ลบ
การถอยหลังแบบนุ่มนวล: ใช่
สัญญาณความเร็ว: ใช่
การป้องกันการโอเวอร์โหลด: ใช่
วงปิดปัจจุบัน: ใช่
ไดรฟ์คงที่ในปัจจุบัน: ใช่
การป้องกันการบล็อก: ใช่
เริ่มต้นอย่างนุ่มนวล: ใช่
เทคโนโลยีพิเศษ: JYKJ ฟังก์ชั่นเริ่มต้นความปลอดภัยแบบเต็มเงื่อนไข
การปรับความเร็ว: เชิงเส้น
ระยะเวลาเริ่มต้นอ่อน: 1 S, 3 S, 10S เป็นตัวเลือก
บรรจุภัณฑ์ SOP16
JY01 รวม IC ควบคุม 2 in 1 สำหรับฮอลล์หรือมอเตอร์ DC แบบไร้เซนเซอร์แบบเซนเซอร์ซึ่งทำให้ง่ายมาก
การใช้งานโปรดใส่ใจก่อนการออกแบบวงจรและการใช้งาน
1: JY01 สำหรับไดรเวอร์มอเตอร์เซ็นเซอร์ Hall เชื่อมต่อ Pin 1 กับ Vss หรือเชื่อมต่อ 5V ขณะเปิดเครื่อง JY01 จะขับเป็นทางฮอลล์
2: JY01 สำหรับไดรเวอร์มอเตอร์ไร้เซ็นเซอร์เสนอ 0.1V -4V ถึง Pin 1 JY01 จะขับเคลื่อนแบบไร้เซนเซอร์
พิน 1 เป็นพินมัลติฟังก์ชันมีสถานะการทำงานสามสถานะ:
1: JY01 ในการตั้งค่าแอปพลิเคชันเมื่อเปิดเครื่อง
2: พินนี้เป็นพินควบคุมที่เปิดใช้งานภายใต้ทางฮอลล์แรงดันไฟฟ้าระดับสูงเป็นไดรฟ์ปกติแรงดันไฟฟ้าระดับต่ำคือ
ต้องห้าม - ไดรฟ์ (ไม่มีเอาต์พุต)
3: พินนี้คือพินปรับแรงบิดเริ่มต้นภายใต้วิธีเซนเซอร์ช่วงแรงดันไฟฟ้า: 0.1V-2V
โปรดยืนยันสถานะการใช้งานของ JY01 ก่อนการออกแบบ
ดาวน์โหลดคู่มือผู้ใช้ IC JY01 สำหรับรายละเอียดเพิ่มเติม
JY01_V3.5_2018-English.pdf
