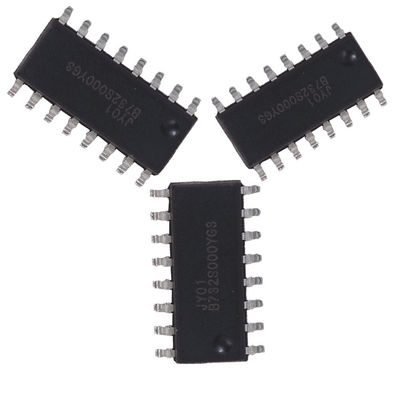

JY01 3 Phase Hall Sensor IC ไดรเวอร์มอเตอร์ BLDC ไร้เซ็นเซอร์

JY01 IC ควบคุมมอเตอร์ DC แบบไม่มีแปรงสำหรับฮอลล์เซนเซอร์หรือมอเตอร์ BLDC ไร้เซ็นเซอร์

คุณสมบัติ JY01

JY01 เป็น IC ควบคุมที่ออกแบบมาเป็นพิเศษสำหรับตัวขับมอเตอร์ DC แบบไม่มีแปรงใช้กับมอเตอร์ Hall Sensor BLDC หรือมอเตอร์ BLDC แบบไม่มีเซ็นเซอร์ใช้งานง่ายวงจรต่อพ่วงง่ายต้นทุนต่ำโหมดไดรฟ์ SPWM พร้อมเสียงรบกวนต่ำประสิทธิภาพสูงคุณภาพคงที่และเป็นมืออาชีพ การสนับสนุนด้านเทคนิค JY01 ได้รับการอนุมัติอย่างรวดเร็วจากวิศวกรอิเล็กทรอนิกส์หลายคน

JY01 ถูกนำมาใช้กันอย่างแพร่หลายในหลายสาขาเช่น: พัดลม DC ไร้แปรงถ่าน, ปั๊ม DC ไร้แปรง, เครื่องตัดหญ้า, สกู๊ตเตอร์, รถสมดุล, หุ่นยนต์, เครื่องมือและอุปกรณ์ทางวิทยาศาสตร์, ปั๊มเชื้อเพลิงอัตโนมัติ, กระจกไฟฟ้า, การปรับเบาะไฟฟ้า, พัดลมเครื่องปรับอากาศ , กระจกมองหลังปรับไฟฟ้า, เช่นเครื่องใช้ในบ้านเช่นเครื่องดูดฝุ่น, เครื่องปรับอากาศ, อุปกรณ์ประปา, ของเล่นเด็กระดับไฮเอนด์, เครื่องบินจำลอง, โมเดลรถ, โมเดล ฯลฯ ;นอกจากนี้ยังมีการใช้กันอย่างแพร่หลายในเครื่องมือพกพาเช่นเครื่องเจียรสว่านมือเครื่องแกะสลักไขควงไฟฟ้า ฯลฯ

ลักษณะเฉพาะ

แรงดันใช้งาน: 4.5 v-5.5 V.
อุณหภูมิในการทำงาน: -40-85 ℃
โหมดขับเคลื่อน: SPWM
โหมดขับเคลื่อน Daul: ด้วย Hall Senor หรือเซนเซอร์
มอเตอร์แบบปรับอัตโนมัติ: ไม่มีมอเตอร์ฮอลล์ / มอเตอร์ฮอลล์
การควบคุมพวงมาลัย: บวก / ลบ
การถอยหลังแบบนุ่มนวล: ใช่
สัญญาณความเร็ว: ใช่
การป้องกันการโอเวอร์โหลด: ใช่
วงปิดปัจจุบัน: ใช่
ไดรฟ์คงที่ในปัจจุบัน: ใช่
การป้องกันการบล็อก: ใช่
เริ่มต้นอย่างนุ่มนวล: ใช่
เทคโนโลยีพิเศษ: JYKJ ฟังก์ชั่นเริ่มต้นความปลอดภัยแบบเต็มเงื่อนไข
การปรับความเร็ว: เชิงเส้น
ระยะเวลาเริ่มต้นอ่อน: 1 S, 3 S, 10S เป็นตัวเลือก

JY01 รวม IC ควบคุม 2 in 1 สำหรับฮอลล์หรือมอเตอร์ DC แบบไร้เซนเซอร์แบบเซนเซอร์ซึ่งทำให้ง่ายมาก
การใช้งานโปรดใส่ใจก่อนการออกแบบวงจรและการใช้งาน
1: JY01 สำหรับไดรเวอร์มอเตอร์เซ็นเซอร์ Hall เชื่อมต่อ Pin 1 กับ Vss หรือเชื่อมต่อ 5V ขณะเปิดเครื่อง JY01 จะขับเป็นทางฮอลล์
2: JY01 สำหรับไดรเวอร์มอเตอร์ไร้เซ็นเซอร์เสนอ 0.1V -4V ถึง Pin 1 JY01 จะขับเคลื่อนแบบไร้เซนเซอร์
พิน 1 เป็นพินมัลติฟังก์ชันมีสถานะการทำงานสามสถานะ:
1: JY01 ในการตั้งค่าแอปพลิเคชันเมื่อเปิดเครื่อง
2: พินนี้เป็นพินควบคุมที่เปิดใช้งานภายใต้ทางฮอลล์แรงดันไฟฟ้าระดับสูงเป็นไดรฟ์ปกติแรงดันไฟฟ้าระดับต่ำคือ
ต้องห้าม - ไดรฟ์ (ไม่มีเอาต์พุต)
3: พินนี้คือพินปรับแรงบิดเริ่มต้นภายใต้วิธีเซนเซอร์ช่วงแรงดันไฟฟ้า: 0.1V-2V
โปรดยืนยันสถานะการใช้งานของ JY01 ก่อนการออกแบบ

ก) การตั้งค่าแรงบิดเริ่มต้น: การตั้งค่าแรงบิดเริ่มต้นมีความสำคัญสำหรับการสตาร์ทมอเตอร์แบบไม่ใช้เซนเซอร์
แรงบิดเริ่มต้นเกี่ยวข้องกับประสิทธิภาพของมอเตอร์มอเตอร์จะไม่สตาร์ทหรือสตาร์ทยากถ้า
แรงบิดเริ่มต้นมีขนาดเล็กมอเตอร์จะสั่นหรือถอยหลังหากแรงบิดเริ่มต้นสูงเกินไป
การดีบักแอปพลิเคชันเริ่มต้นตามโหลดของมอเตอร์ให้ทำตามขั้นตอนดังต่อไปนี้:
ผม.เชื่อมต่อโพเทนชิออมิเตอร์ 20K กับ 0 V และ 5 V พินกลางเชื่อมต่อกับขา JY01 IC I
ii.ปรับโพเทนชิออมิเตอร์เป็น 0 V (แรงบิดเริ่มต้น 0) เมื่อเปิดเครื่อง
สาม.สัญญาณควบคุมความเร็วอินพุตไปยังขา VR จาก 0V ถึง 5V และตรวจสอบการสตาร์ทมอเตอร์หรือไม่
iv.หากมอเตอร์ไม่สามารถสตาร์ทหรือสตาร์ทผิดปกติสามารถเพิ่มค่าโพเทนชิออมิเตอร์เป็น 0.1 V ได้
ทำซ้ำขั้นตอนที่ iii หากมอเตอร์ยังไม่สตาร์ทให้เพิ่ม 0.2V / 0.3V / 0.4V ของโพเทนชิออมิเตอร์และ
ทำซ้ำขั้นตอนที่ iii จนกระทั่งมอเตอร์สตาร์ท
v.หากมอเตอร์ถอยหลังเมื่อสตาร์ทแสดงว่าแรงบิดสตาร์ทสูงก็ควรลดการสตาร์ท
แรงบิดสำหรับการสตาร์ทปกติมิฉะนั้นการย้อนกลับเป็นเวลานานจะทำให้มอเตอร์และมอสเฟตเสียหาย
ข) การป้องกันการโอเวอร์โหลดและการตั้งค่าความต้านทานการสุ่มตัวอย่างปัจจุบัน: JY01 มีโอเวอร์โหลดที่สมบูรณ์แบบ
ฟังก์ชั่นการป้องกันมีการป้องกันการโอเวอร์โหลดและฟังก์ชั่นป้องกันกระแสผิดปกติ
เมื่อตั้งค่าตัวต้านทานการสุ่มตัวอย่าง R ปัจจุบันถูกต้องเมื่อแรงดันพินตรงตาม
0.1V การตรวจสอบการโอเวอร์โหลดจะเริ่มขึ้นและเปลี่ยนเป็นสถานะปัจจุบันคงที่กระแสของไดรฟ์จะไม่
เปลี่ยนแปลงไม่ว่าแรงดันไฟฟ้า VR จะสูงขึ้นหรือต่ำลงและโหลดจะใหญ่ขึ้นหรือ
น้อยกว่าในสถานะนี้ JY01 จะให้กำลังขับคงที่แก่มอเตอร์ถ้าเป็นแรงดันพิน
ตรงตาม 0.2V ขึ้นไปการป้องกันจะเปิดใช้งานใน 4.5 μs
วิธีการเลือกค่า R
สูตรค่า R I = 0.1 / R
I: ค่าของกระแสคงที่ (หน่วย: แอมป์)
0.1: JY01 คือแรงดันพิน
R: ความต้านทานขีด จำกัด กระแส (หน่วย: โอห์ม)
ตัวอย่างเช่นกระแสไฟฟ้าทำงาน: 3A ตั้งค่ากระแสคงที่ความปลอดภัยเป็น 5A เมื่อกระแสไฟฟ้า
ตรงตาม 5A หรือมากกว่าโปรแกรมจะรักษากระแสไว้ที่ 5A.so ตามสูตร
I = 0.1 / R, R = 0.1 / 5 = 0.02 Ohm ดังนั้นการป้องกันการโอเวอร์โหลดและตัวต้านทานกำลังการสุ่มตัวอย่างปัจจุบัน
ควรเป็น 20 mOhm
ค) การป้องกันการปิดกั้น: การป้องกันการปิดกั้นจะเปิดใช้งานและหยุดการทำงานหากมอเตอร์ไม่ทำงาน
เริ่มต้นปกติใน 3 วินาทีลดแรงดัน VR เป็น 0 เพื่อออกจากการป้องกันเพิ่มแรงดันไฟฟ้า VR
เพื่อรีสตาร์ทมอเตอร์

ดาวน์โหลด JY01 IC คู่มือผู้ใช้

JY01_V3.5_2018-English.pdf
