รายละเอียดสินค้า:
|
แรงดันไฟฟ้าที่ใช้งาน: | 4.5 โวลต์ - 5.5 โวลต์ | อุณหภูมิในการทำงาน: | -55-125 ℃ |
---|---|---|---|
โหมดขับเคลื่อน: | SPWM | มอเตอร์แบบปรับอัตโนมัติ: | มอเตอร์ไร้เซ็นเซอร์ |
เริ่มต้นการควบคุมแรงบิด: | ใช่ | ไดรฟ์คงที่ในปัจจุบัน: | ใช่ |
แสงสูง: | IC ไดรเวอร์มอเตอร์ SPWM BLDC,IC ไดรเวอร์มอเตอร์ BLDC แบบไม่มีเซ็นเซอร์,ไอซีคอนโทรลเลอร์ SPWM bldc |

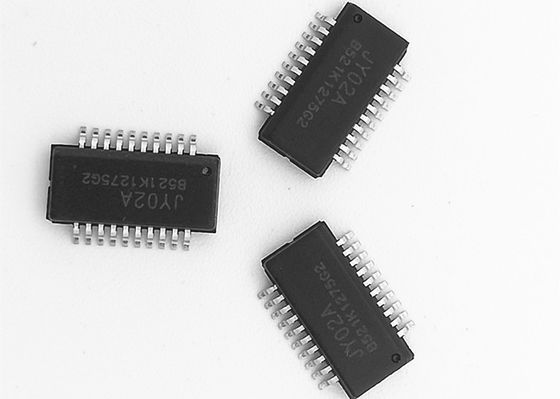

ไมโครคอนโทรลเลอร์มอเตอร์ไร้แปรงถ่าน IC JY02A พิเศษสำหรับไดรเวอร์มอเตอร์ BLDC แบบไม่มีเซ็นเซอร์
JY02A เป็น ASIC สำหรับมอเตอร์กระแสตรงแบบไม่มีเซ็นเซอร์พร้อมวงจรต่อพ่วงที่เรียบง่ายฟังก์ชั่นที่สมบูรณ์แบบขนาดกะทัดรัดการดีบักอย่างง่าย (แทบจะไม่มีการดีบัก) ประสิทธิภาพของไดรฟ์สูงการใช้งานที่ยืดหยุ่นการใช้งานอย่างกว้างขวาง ฯลฯ
JY02A เป็นไอซีแอปพลิเคชันฮาร์ดแวร์ที่แท้จริงซึ่งช่วยแก้ปัญหาในการเขียนโปรแกรมJY02A ทำให้วงจรควบคุมไดรฟ์มอเตอร์กระแสตรงแบบไม่มีเซนเซอร์แบบไม่มีเซ็นเซอร์ต่างๆเป็นตัวแข็งเช่นวงจรสตาร์ทแบบปรับได้, วงจรชดเชยกำลัง, วงจรแก้ไขค่า Q, การแก้ไขตัวประกอบกำลัง, วงจรตรวจจับเฟส, วงจรถอดรหัสการทำงานแบบสองทิศทาง, วงจรป้องกันโรเตอร์ล็อค, การตรวจจับแรงเคลื่อนไฟฟ้าย้อนกลับ วงจร, วงจรตรวจจับและควบคุมกระแส, วงจรตรวจจับและป้องกันแรงดันไฟฟ้า ฯลฯ หลังจากการปรับแต่งส่วนประกอบภายนอกเพียงไม่กี่ครั้งก็สามารถขับเคลื่อนมอเตอร์ DC แบบไร้เซนเซอร์แบบไม่มีเซ็นเซอร์ต่างๆได้ JY02A มีความสามารถในการเริ่มโหลดบางอย่างซึ่งสำคัญมาก การใช้งาน JY02A สามารถใช้กับมอเตอร์ไร้แปรงถ่าน DC สามเฟสที่มีการเชื่อมต่อ "Y" และ "สามเหลี่ยม"
การใช้งาน:
หุ่นยนต์กวาด, ปั๊มน้ำสำหรับยานยนต์, ปั๊มหมุนเวียนหม้อไอน้ำแบบแขวนผนัง, ปั๊มเพิ่มกำลังในบ้าน, เครื่องกำเนิดออกซิเจน, พัดลม / เครื่องเป่าต่างๆ, ไขควงไฟฟ้า, ม่านไฟฟ้า, ประตูอัตโนมัติ, ปั๊มน้ำมันไฮดรอลิก, ปั๊มลมแรงดันสูง, คอมเพรสเซอร์เครื่องปรับอากาศรถยนต์, DC คอมเพรสเซอร์แบบไม่ใช้แปรง, รถเข็น AGV, อุปกรณ์จัดเรียงโลจิสติกส์เชิงเส้นและแบบวนต่างๆ, เครื่องตัดหญ้า, เครื่องพ่นสารเคมี, ใบพัดใต้น้ำ ฯลฯ
ลักษณะการทำงาน:
☆แรงดันใช้งาน: 4.5 v-5.5 V. ☆อุณหภูมิในการทำงาน: -55-125 ℃
☆โหมดขับเคลื่อน: SPWM ☆มอเตอร์แบบปรับได้: มอเตอร์ BLDC ไร้เซ็นเซอร์
☆การควบคุมทิศทาง: CW / CCW ☆การถอยหลังแบบนุ่มนวล: ใช่
☆สัญญาณความเร็ว: ใช่☆การป้องกันการโอเวอร์โหลด: ใช่
☆วงปิดปัจจุบัน: ใช่☆ไดรฟ์ปัจจุบันคงที่: ใช่
☆การป้องกันการปิดกั้น: ใช่☆การควบคุมแรงบิดเริ่มต้น: ใช่
☆การสตาร์ทแบบนุ่มนวล: ใช่☆เทคโนโลยีพิเศษ: ฟังก์ชั่นเริ่มความปลอดภัยของ JYKJ แบบเต็มเงื่อนไข
☆การปรับความเร็ว: เชิงเส้น☆ฟังก์ชั่นปรับตัวเอง EAI
JY02A โหมดขับเคลื่อนและพารามิเตอร์:
1: เอาต์พุต PWM ของไดรฟ์บนเฟส UH / VH / WH, สัญญาณการเปลี่ยนไดรฟ์ด้านล่างของเฟส UL / VL / WL
เอาต์พุตโหมดขับเคลื่อนนี้เป็นวิธีประหยัดในการลดต้นทุนของฮาร์ดแวร์โดยเฉพาะใน
การประยุกต์ใช้ไดรเวอร์มอเตอร์ไฟฟ้าแรงสูงและกำลังสูงโหมดเอาต์พุต PWM ของไดรฟ์ด้านบนคือ
วงจรที่ง่ายกว่าและเสถียรภาพสูงกว่าโหมดเอาต์พุต PWM ของไดรฟ์ด้านล่าง
2: ความถี่ PWM ของ JY02A คือ 13KHz ซึ่งไม่เพียง แต่คำนึงถึงความครอบคลุมเท่านั้น
อัตราส่วนของประสิทธิภาพและเสียงรบกวน แต่ยังเพิ่มพลังงานและลดการใช้พลังงาน
ของวงจรการขับขี่แรงบิดของมอเตอร์สูงกว่า 20KHz ภายใต้เท่ากัน
แหล่งจ่ายไฟ
ชีพจรของ JY02A
โปรดทราบว่า JY02A จะส่งสัญญาณพัลส์หนึ่งสัญญาณออกระหว่างการสับเปลี่ยนมอเตอร์ BLDC
เฟสในแต่ละครั้งหมายความว่า JY02A ไม่ผลิตพัลส์หนึ่งครั้งเมื่อมอเตอร์หมุนรอบสำหรับ
ตัวอย่างดังแผนภาพต่อไปนี้: โรเตอร์ด้านในมอเตอร์ขั้ว 2 คู่หมายถึง
มอเตอร์ต้องการเฟสสับเปลี่ยน 6 ครั้งสำหรับแต่ละรอบดังนั้น JY02A จะส่งออก 6 พัลส์แต่ละครั้ง
รอบมอเตอร์
ดาวน์โหลดคู่มือผู้ใช้ JY02A
