| ขั้นต่ำ: | 1 ชุด |
| ราคา: | negotiable |
| การบรรจุแบบมาตรฐาน: | PE ถุง + กล่อง |
| ระยะเวลาการจัดส่ง: | 5-10 วัน |
| วิธีการจ่ายเงิน: | T / T, L / C, Paypal |
| ความสามารถในการจัดหา: | 1000sets / วัน |

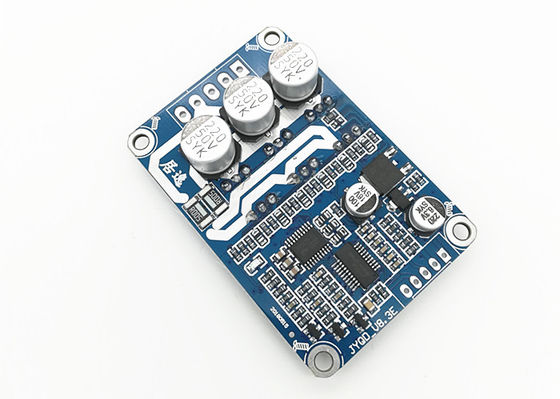

| หมายเลขรุ่น | JYQD-V8.3E |
| อุณหภูมิในการทำงาน | -20—85 ℃ |
| แรงดันไฟฟ้าที่ใช้งาน | 12V-36V |
| กระแสสูงสุด | 15 ก |
| ต่อการทำงานในปัจจุบัน | 15 ก |
| · การควบคุมความเร็ว PWM | ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100% |
| การควบคุมความเร็วแรงดันไฟฟ้าแบบอะนาล็อก | 0-5V |
| การป้องกัน OV / LV | ใช่ |
| เอาต์พุตสัญญาณพัลส์ความเร็ว | ใช่ |
| 1. ตรวจสอบว่าพารามิเตอร์แรงดันและกำลังของมอเตอร์ไม่เกินช่วงของแผงควบคุมตามที่ระบุ |
| 2. บอร์ดไดรเวอร์นี้ใช้สำหรับมอเตอร์เซนเซอร์ไร้แปรงถ่าน 3 เฟส แต่ไม่เหมาะกับมอเตอร์ไร้เซนเซอร์แบบ 3 เฟสทั้งหมดโดยตรงหากผลการขับขี่ไม่ดี (เช่นการสตาร์ทกระวนกระวายใจการถอยหลังกระแสไฟฟ้าทำงานของมอเตอร์มีขนาดใหญ่เกินไปความเร็วไม่คงที่ประสิทธิภาพต่ำและไม่สามารถเริ่มการทำงานด้วยโหลดได้) ลูกค้าสามารถปรับ ความต้านทานและความจุของแผงควบคุมตามสถานการณ์จริงเพื่อให้ได้ผลการขับขี่ที่ดีที่สุด (ดูเอกสารแนบสำหรับวิธีการปรับแต่ง) |
| 3. บอร์ดไดรเวอร์ JYQD-V8.3E เป็นบอร์ดเปล่าไม่มีตัวเครื่องและฮีทซิงค์หากกำลังของมอเตอร์ต่ำกว่า 60W ก็ไม่จำเป็นต้องเพิ่มฮีทซิงค์เพียงแค่ต้องให้แน่ใจว่ามีการระบายอากาศตามปกติและฉนวนกันความร้อนที่ดีหากกำลังของมอเตอร์มากกว่า 60W จะต้องเพิ่มฮีทซิงค์ดังแผนภาพด้านล่าง |
| 4. โปรดทราบว่าบอร์ดไดรเวอร์ JYQD-V8.3E ไม่มีการป้องกันการเชื่อมต่อแบบย้อนกลับจะทำให้บอร์ดไดรเวอร์เสียหายอย่างถาวรหากการเชื่อมต่อขั้วย้อนกลับ |
| 5. พอร์ตเอาต์พุต 5V บนบอร์ดไดรเวอร์ห้ามไม่ให้เชื่อมต่ออุปกรณ์ภายนอกใช้ได้กับโพเทนชิออมิเตอร์ภายนอกและสวิตช์ของบอร์ดเพื่อควบคุมความเร็วและการถอยหลังเท่านั้น |
|
6. เทอร์มินัล“ M” บนบอร์ดไดรเวอร์ JYQD_V8.3E คือสัญญาณพัลส์เอาท์พุตความเร็วมอเตอร์ (เอาต์พุตแบบพุช - พูล) และกระแสไฟขาออกสูงสุดน้อยกว่า 5mA
|
|
3. ใช้สายไฟที่มีฉนวนหุ้มหากแผงควบคุมมีระยะห่างจากมอเตอร์มากกว่า 50 ซม. มิฉะนั้นอาจทำให้การขับขี่ผิดปกติส่งผลต่อการใช้งานปกติ
|
| 4. ระยะพอร์ตควบคุม: 2.54 มม., ระยะพอร์ตพลังงาน: 3.96 มม |
| 5. ให้ความสนใจกับฉนวนระหว่างมอสเฟตไดรเวอร์กับฮีทซิงค์หรือแผ่นติดตั้ง |
