รายละเอียดสินค้า:
|
| แรงดันไฟฟ้าที่ใช้งาน: | 24-36 โวลต์ DC | ทำงานปัจจุบัน: | 15A |
|---|---|---|---|
| มอเตอร์ที่เหมาะสม: | มอเตอร์ไร้เซ็นเซอร์ | อุณหภูมิในการทำงาน: | -20—85 ℃ |
| รอบการทำงาน: | 0-100% | กระดานเปลือย: | ใช่ |
| แสงสูง: | ไดรเวอร์มอเตอร์ bldc ไดรเวอร์มอเตอร์ไร้แปรงถ่าน,brushless motor driver |
||

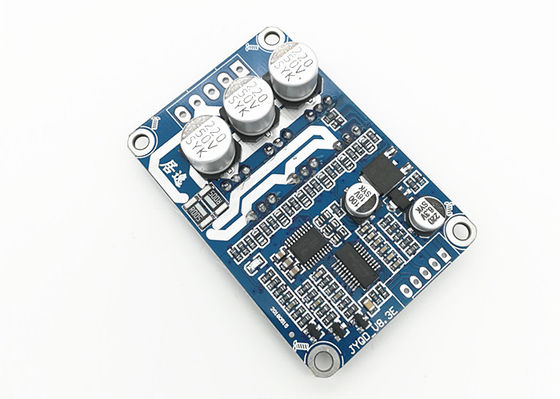

| หมายเลขรุ่น | JYQD-V8.3E |
| อุณหภูมิในการทำงาน | -20—85 ℃ |
| แรงดันไฟฟ้าที่ใช้งาน | 12V-36V |
| กระแสสูงสุด | 15 ก |
| ต่อการทำงานในปัจจุบัน | 15 ก |
| · การควบคุมความเร็ว PWM | ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100% |
| การควบคุมความเร็วแรงดันไฟฟ้าแบบอะนาล็อก | 0-5V |
| การป้องกัน OV / LV | ใช่ |
| เอาต์พุตสัญญาณพัลส์ความเร็ว | ใช่ |
| 1. ตรวจสอบว่าพารามิเตอร์แรงดันและกำลังของมอเตอร์ไม่เกินช่วงของแผงควบคุมตามที่ระบุ |
|
2. บอร์ดไดรเวอร์นี้ใช้สำหรับมอเตอร์เซนเซอร์ไร้แปรงถ่าน 3 เฟส แต่ไม่เหมาะกับมอเตอร์ไร้เซนเซอร์แบบ 3 เฟสทั้งหมดโดยตรงหากผลการขับขี่ไม่ดี (เช่นการสตาร์ทกระวนกระวายใจการถอยหลังกระแสไฟฟ้าทำงานของมอเตอร์มีขนาดใหญ่เกินไปความเร็วไม่คงที่ประสิทธิภาพต่ำและไม่สามารถเริ่มการทำงานด้วยโหลดได้) ลูกค้าสามารถปรับ ความต้านทานและความจุของแผงควบคุมตามสถานการณ์จริงเพื่อให้ได้ผลการขับขี่ที่ดีที่สุด (ดูเอกสารแนบสำหรับวิธีการปรับแต่ง)
|
|
3. บอร์ดไดรเวอร์ JYQD-V8.3E เป็นบอร์ดเปล่าไม่มีตัวเครื่องและฮีทซิงค์หากกำลังของมอเตอร์ต่ำกว่า 60W ก็ไม่จำเป็นต้องเพิ่มฮีทซิงค์เพียงแค่ต้องให้แน่ใจว่ามีการระบายอากาศตามปกติและฉนวนกันความร้อนที่ดีหากกำลังของมอเตอร์มากกว่า 60W จะต้องเพิ่มฮีทซิงค์ดังแผนภาพด้านล่าง
|
| 5V | แรงดันไฟฟ้าขาออกภายในของบอร์ดไดรเวอร์ |
| ม | พอร์ตเอาต์พุตสัญญาณพัลส์ความเร็วมอเตอร์, สัญญาณพัลส์ 5V |
| Z / F | พอร์ตควบคุมทิศทางการหมุนเชื่อมต่อระดับสูง“ 5V” หรือไม่มีการเชื่อมต่อคือทิศทางไปข้างหน้าเชื่อมต่อ 0 V ระดับต่ำหรือเชื่อมต่อกับ GND เป็นทิศทางย้อนกลับ |
| VR | พอร์ตควบคุมความเร็วการควบคุมความเร็วเชิงเส้นของแรงดันไฟฟ้าแบบอะนาล็อก 0.1v -5V, ความต้านทานอินพุตคือ 20K Ohm, เชื่อมต่อกับ GND เมื่ออินพุต PWM ควบคุมความเร็ว, ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100% |
| GND | ใช้สำหรับการควบคุมภายในของบอร์ดขับเคลื่อน |
| MA | มอเตอร์เฟส A |
| ลบ | มอเตอร์เฟส B |
| พิธีกร | มอเตอร์เฟส C |
| GND | กระแสตรง- |
| VCC | DC + |
