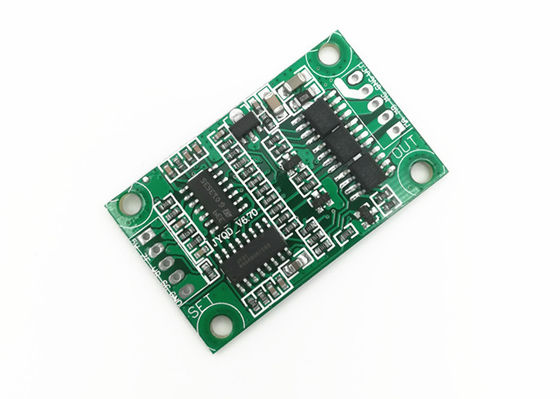

12V-24VDC 3A ขนาดเล็ก JYQD-V6.7 ตัวขับมอเตอร์ BLDC สำหรับมอเตอร์ BLDC แบบไม่มีเซ็นเซอร์
(สำหรับมอเตอร์กระแสตรงไร้เซนเซอร์ไร้แปรงถ่าน)
หมายเลขรุ่น |
JYQD-V6.7 |
อุณหภูมิในการทำงาน |
-20—85 ℃ |
แรงดันไฟฟ้าที่ใช้งาน |
12 โวลต์ / 24 โวลต์ |
กระแสสูงสุด |
3A |
ต่อการทำงานในปัจจุบัน |
2A |
· การควบคุมความเร็ว PWM |
ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100% |
การควบคุมความเร็วแรงดันไฟฟ้าแบบอะนาล็อก |
0-5V |
เอาต์พุตสัญญาณพัลส์ความเร็ว |
ใช่ |
หมายเหตุการใช้งาน:
1. ตรวจสอบว่าพารามิเตอร์แรงดันและกำลังของมอเตอร์ไม่เกินช่วงของแผงควบคุมตามที่ระบุ
2. บอร์ดไดรเวอร์มอเตอร์ BLDC นี้ใช้สำหรับมอเตอร์เซนเซอร์ไร้แปรงถ่าน 3 เฟส แต่ไม่เหมาะกับมอเตอร์เซนเซอร์ไร้แปรงถ่าน 3 เฟสโดยตรงหากผลการขับขี่ไม่ดี (เช่นการสตาร์ทกระวนกระวายใจการถอยหลังกระแสไฟฟ้าทำงานของมอเตอร์มีขนาดใหญ่เกินไปความเร็วไม่คงที่ประสิทธิภาพต่ำและไม่สามารถเริ่มการทำงานด้วยโหลดได้) ลูกค้าสามารถปรับ ความต้านทานและความจุของแผงควบคุมตามสถานการณ์จริงเพื่อให้ได้ผลการขับขี่ที่ดีที่สุด (ดูเอกสารแนบสำหรับวิธีการปรับแต่ง)
3. บอร์ดไดรเวอร์ JYQD-V6.7 เป็นบอร์ดเปล่าไม่มีตัวเครื่องและฮีทซิงค์หากกำลังของมอเตอร์ต่ำกว่า 60W ก็ไม่จำเป็นต้องเพิ่มฮีทซิงค์เพียงแค่ต้องให้แน่ใจว่ามีการระบายอากาศตามปกติและฉนวนกันความร้อนที่ดีหากกำลังของมอเตอร์มากกว่า 36W จะต้องเพิ่มฮีทซิงค์ดังแผนภาพด้านล่าง
4. โปรดทราบว่าบอร์ดไดรเวอร์ JYQD-V6.7 ไม่มีการป้องกันการเชื่อมต่อแบบย้อนกลับซึ่งจะทำให้บอร์ดไดรเวอร์เสียหายอย่างถาวรหากการเชื่อมต่อขั้วย้อนกลับ
5. พอร์ตเอาต์พุต 5V บนบอร์ดไดรเวอร์ห้ามไม่ให้เชื่อมต่ออุปกรณ์ภายนอกใช้ได้กับโพเทนชิออมิเตอร์ภายนอกและสวิตช์ของบอร์ดเพื่อควบคุมความเร็วและการถอยหลังเท่านั้น
6. เทอร์มินัล“ SC” บนบอร์ดไดรเวอร์ JYQD-V6.7 คือสัญญาณพัลส์เอาท์พุตความเร็วมอเตอร์ (เอาต์พุตแบบกด - ดึง) และกระแสเอาต์พุตสูงสุดน้อยกว่า 5mA
ไดอะแกรมบอร์ดไดรเวอร์
แผนภาพการเดินสายไฟ
5V ----- แรงดันขาออกภายในของบอร์ดไดรเวอร์
วท ---- พอร์ตเอาต์พุตสัญญาณพัลส์ความเร็วมอเตอร์, สัญญาณพัลส์ 5V
1. พอร์ตควบคุม
Z / F---- พอร์ตควบคุมทิศทางการหมุนเชื่อมต่อระดับสูง“ 5V” หรือไม่มีการเชื่อมต่อคือทิศทางไปข้างหน้าเชื่อมต่อ 0 V ระดับต่ำหรือเชื่อมต่อกับ GND เป็นทิศทางย้อนกลับ
VR ---- พอร์ตควบคุมความเร็วการควบคุมความเร็วเชิงเส้นของแรงดันไฟฟ้าแบบอะนาล็อก 0.1v -5V, ความต้านทานอินพุตคือ 20K Ohm, เชื่อมต่อกับ GND เมื่ออินพุต PWM ควบคุมความเร็ว, ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100%
GND- ใช้สำหรับการควบคุมภายในของบอร์ดไดรฟ์
2. พอร์ตพลังงาน
MA ---- มอเตอร์เฟส A
ลบ ---- มอเตอร์เฟส B
พิธีกร---- มอเตอร์เฟสค
GND----กระแสตรง-
VCC---- DC +
3. ใช้สายไฟที่มีฉนวนหุ้มหากแผงควบคุมมีระยะห่างจากมอเตอร์มากกว่า 50 ซม. มิฉะนั้นอาจทำให้การขับขี่ผิดปกติส่งผลต่อการใช้งานปกติ
4. ระยะพอร์ตควบคุม: 2.54 มม., ระยะพอร์ตพลังงาน: 2.54 มม
5. ให้ความสนใจกับฉนวนระหว่างมอสเฟตไดรเวอร์กับฮีทซิงค์หรือแผ่นติดตั้ง
การวาดภาพมิติ
ดาวน์โหลดคู่มือผู้ใช้ JYQD-V6.7
