รายละเอียดสินค้า:
|
| แรงดันไฟฟ้าที่ใช้งาน: | 36-72 โวลต์ DC | ทำงานปัจจุบัน: | 15A |
|---|---|---|---|
| ควบคุมความเร็ว: | PWM หรือ 0-5V | อุณหภูมิในการทำงาน: | -20--85 ℃ |
| รูปร่าง: | สี่เหลี่ยมผืนผ้า | สัญญาณพัลส์ความเร็ว: | ใช่ |
| แสงสูง: | ไดรเวอร์มอเตอร์ไร้แปรงถ่านตัวขับมอเตอร์ 3 เฟส,3 phase motor driver |
||
| หมายเหตุการสมัคร: |
| 1. ตรวจสอบว่าพารามิเตอร์แรงดันและกำลังของมอเตอร์ไม่เกินช่วงของบอร์ดควบคุมตามที่กำหนด |
|
2. บอร์ดควบคุมนี้ใช้สำหรับมอเตอร์ไร้เซ็นเซอร์ไร้แปรง 3 เฟส แต่ไม่เหมาะสำหรับมอเตอร์ไร้เซ็นเซอร์ไร้แปรงถ่าน 3 เฟสทั้งหมดโดยตรงหากผลการขับขี่ไม่ดี (เช่น สตาร์ทกระตุก ถอยหลัง กระแสไฟทำงานของมอเตอร์โนโหลดใหญ่เกินไป ความเร็วไม่คงที่ ประสิทธิภาพต่ำ และสตาร์ทโหลดไม่ได้) ลูกค้าสามารถปรับ ความต้านทานและความจุของบอร์ดควบคุมตามสถานการณ์จริงเพื่อให้ได้เอฟเฟกต์การขับขี่ที่ดีที่สุด (ดูวิธีการปรับแต่งในเอกสารแนบ)
|

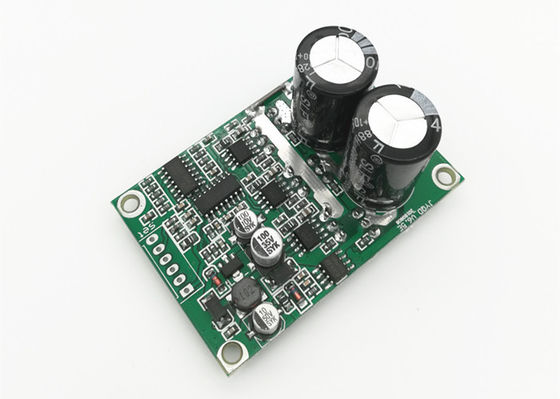

| 3. บอร์ดไดรเวอร์ JYQD-V6.5E เป็นบอร์ดเปล่าไม่มีตัวเรือนและฮีทซิงค์หากกำลังของมอเตอร์ต่ำกว่า 100W ก็ไม่จำเป็นต้องเพิ่มฮีทซิงค์ จำเป็นเพียงเพื่อให้แน่ใจว่ามีการระบายอากาศตามปกติและเป็นฉนวนที่ดีหากกำลังของมอเตอร์มากกว่า 100W จะต้องเพิ่มฮีทซิงค์ตามแผนภาพด้านล่าง |
|
4. โปรดทราบว่าบอร์ดควบคุม JYQD-V6.5E ไม่มีการป้องกันการเชื่อมต่อแบบย้อนกลับ มันจะทำให้บอร์ดควบคุมเสียหายอย่างถาวรหากการเชื่อมต่อขั้วกลับด้าน
|
| 5. พอร์ตเอาต์พุต 5V บนบอร์ดควบคุมห้ามมิให้เชื่อมต่ออุปกรณ์ภายนอกใช้ได้เฉพาะกับโพเทนชิออมิเตอร์ภายนอกและสวิตช์ของบอร์ดสำหรับการควบคุมความเร็วและการพลิกกลับ |
| 6. ขั้วต่อ "สัญญาณ" บนบอร์ดไดรเวอร์ JYQD-V6.5E เป็นสัญญาณเอาต์พุตพัลส์ความเร็วมอเตอร์ (เอาต์พุตแบบพุช-พูล) และกระแสไฟขาออกสูงสุดน้อยกว่า 5mA |
| Z/F---- พอร์ตควบคุมทิศทางหมุนเชื่อมต่อระดับสูง "5V" หรือไม่มีการเชื่อมต่อเป็นทิศทางไปข้างหน้า เชื่อมต่อระดับต่ำ 0 V หรือเชื่อมต่อกับ GND เป็นทิศทางย้อนกลับ |
| VR---- พอร์ตควบคุมความเร็วการควบคุมความเร็วเชิงเส้นเชิงเส้นแรงดันอนาล็อก 0.1v -5V ความต้านทานอินพุตคือ 20K Ohm เชื่อมต่อกับ GND เมื่อควบคุมความเร็ว PWM อินพุตความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100% |
| GND---ใช้สำหรับการควบคุมภายในของไดรฟ์บอร์ด |
| แรงบิด--- สำหรับการเริ่มใช้การปรับแรงบิด ตรวจสอบให้แน่ใจว่าได้ถอดตัวต้านทานสำหรับแรงบิดคงที่บนบอร์ดออกก่อนใช้ฟังก์ชันนี้ (โปรดติดต่อเราหากต้องการใช้ฟังก์ชันนี้ก่อนใช้งาน) |
| MA | มอเตอร์เฟสA |
| MB | มอเตอร์เฟสB |
| MC | มอเตอร์เฟสC |
| GND | กระแสตรง- |
| VCC | ดีซี + |
