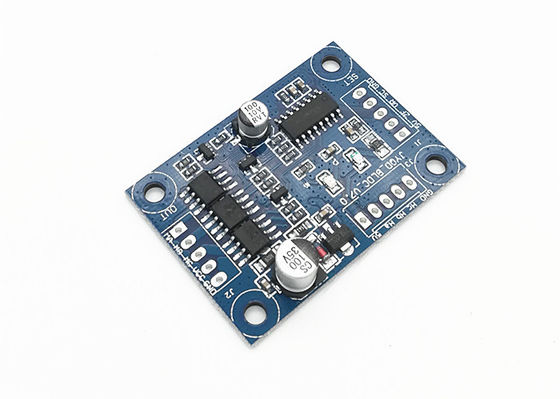

พอร์ตควบคุมทิศทางการหมุน 12 ถึง 24V Hall BLDC Driver Board

ขั้นต่ำ:	1 ชุด
ราคา:	ต่อรองได้
การบรรจุแบบมาตรฐาน:	PE ถุง + กล่อง
ระยะเวลาการจัดส่ง:	5-10 วัน
วิธีการจ่ายเงิน:	T / T, L / C, Paypal
ความสามารถในการจัดหา:	1000sets / วัน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด

ประเทศจีน

ชื่อแบรนด์

หมายเลขรุ่น

JYQD-V7.0

แรงดันไฟฟ้าที่ใช้งาน:

12-24Vdc

ทำงานปัจจุบัน:

การควบคุมความเร็ว PWM:

รอบการทำงาน 0-100% (1-20KHZ)

สัญญาณพัลส์ความเร็ว:

ไฟ LED แสดงข้อผิดพลาด:

แม็กซ์ปัจจุบัน:

เน้น:

12 24V BLDC Driver Board

hall bldc driver board

hall bldc motor controllers

คําอธิบายสินค้า

JYQD-V7.0, 12V / 24VDC DC, 2A ขับมอเตอร์ BLDC ปัจจุบันสำหรับมอเตอร์ BLDC ของ Hall effect

รุ่น: JYQD-V7.0

อุณหภูมิในการทำงาน: -20—85 ℃

แรงดันไฟฟ้า: 12V / 24V

กระแสสูงสุด: 3A

กระแสไฟทำงานต่อเนื่อง: 2A

การควบคุมความเร็ว PWM (1-20khz): รอบการทำงาน 0-100%

การควบคุมความเร็วแรงดันไฟฟ้าแบบอะนาล็อก: 0-5V

LED ข้อผิดพลาด: ใช่

แนวทางการสมัคร

1. ตรวจสอบว่าพารามิเตอร์แรงดันไฟฟ้าและกำลังของมอเตอร์ไม่เกินช่วงที่กำหนด

2. ใช้ได้กับมอเตอร์ dc แบบไม่มีแปรงในห้องโถงที่มี Hall ที่ 120 °ไม่ใช่ลำดับสายฮอลล์ของผู้ผลิตทุกรายที่สอดคล้องกันคุณสามารถปรับลำดับสายฮอลล์หรือลำดับสายมอเตอร์สามเฟสตามสถานการณ์จริงเพื่อให้ได้ผลการขับขี่ที่ดีที่สุด .

3. JYQD-V7.0 เป็นบอร์ดไดรเวอร์ที่ไม่มีตัวเรือนและฮีทซิงค์สามารถขับเคลื่อนมอเตอร์ที่ต่ำกว่า 36 วัตต์ได้โดยไม่ต้องใช้ฮีทซิงค์ แต่ต้องการการระบายอากาศตามปกติ

4. ห้ามไม่ให้พอร์ตเอาต์พุต 5V บนบอร์ดไดรฟ์เชื่อมต่ออุปกรณ์จ่ายไฟภายนอกใช้ได้เฉพาะกับโพเทนชิออมิเตอร์ภายนอกหรือสวิตช์สำหรับการปรับความเร็วการเปลี่ยนและการเปิดใช้งาน

แผนภาพการเดินสายไฟ

1. พอร์ตควบคุม

5V - แรงดันไฟฟ้าขาออกภายในแผงควบคุมโพเทนชิออมิเตอร์ภายนอกหรือสวิตช์สำหรับปรับความเร็วและการย้อนกลับ

Z / F- หมุนพอร์ตควบคุมทิศทางเชื่อมต่อระดับสูง“ 5V” หรือไม่มีการเชื่อมต่อคือทิศทางไปข้างหน้าเชื่อมต่อ 0 V ระดับต่ำหรือเชื่อมต่อกับ GND เป็นทิศทางย้อนกลับ

VR - พอร์ตควบคุมความเร็วการควบคุมความเร็วเชิงเส้นของแรงดันไฟฟ้าแบบอะนาล็อก 0.1v -5V, ความต้านทานอินพุตคือ 20K Ohm, เชื่อมต่อกับ GND เมื่ออินพุต PWM ควบคุมความเร็ว, ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100%

วท- เปิดใช้งานการควบคุมพอร์ตเชื่อมต่อ 5V หรือไม่มีการเชื่อมต่อเพื่ออนุญาตการทำงานเชื่อมต่อ GND เพื่อห้ามการทำงาน

GND- ใช้สำหรับการควบคุมภายในของบอร์ดไดรฟ์

2. พอร์ตพลังงาน

MA ---- มอเตอร์เฟส A

ลบ ---- มอเตอร์เฟส B

พิธีกร---- มอเตอร์เฟสค

GND----กระแสตรง-

VCC---- DC +

3: พอร์ตเซ็นเซอร์ Hall

ฮ่า- ห้องโถงก

HB- ห้องโถงข

Hc- ห้องโถงค

GND- GND

5V- เอาต์พุต 5V

4. ใช้สายไฟที่มีฉนวนหุ้มหากแผงควบคุมมีระยะห่างจากมอเตอร์มากกว่า 50 ซม. มิฉะนั้นอาจทำให้การขับขี่ผิดปกติส่งผลต่อการใช้งานปกติ

5. ระยะพอร์ตควบคุม: 2.54 มม., ระยะพอร์ตไฟ: 2.54 มม

6. ให้ความสนใจกับฉนวนระหว่างมอสเฟตไดรเวอร์กับฮีทซิงค์หรือแผ่นติดตั้ง

การวาดภาพมิติ

พอร์ตควบคุมทิศทางการหมุน 12 ถึง 24V Hall BLDC Driver Board 3

ดาวน์โหลดคู่มือผู้ใช้ JYQD-V7.0

JYQD-V7.0-English.pdf
