รายละเอียดสินค้า:
|
| แรงดันไฟฟ้าที่ใช้งาน: | 12V DC | ทำงานปัจจุบัน: | 15A |
|---|---|---|---|
| ใบสมัคร: | พัดลมระบายความร้อนด้วยอากาศ | มอเตอร์ที่เหมาะสม: | มอเตอร์ BLDC ไร้เซ็นเซอร์ |
| อุณหภูมิในการทำงาน: | -20 - 85 ℃ | เพิ่มฮีทซิงค์: | ＞ 100 วัตต์ |
| แสงสูง: | บอร์ดควบคุม BLDC สามเฟส,ตัวควบคุมบอร์ดควบคุม BLDC 12V,บอร์ดควบคุมมอเตอร์ bldc |
||

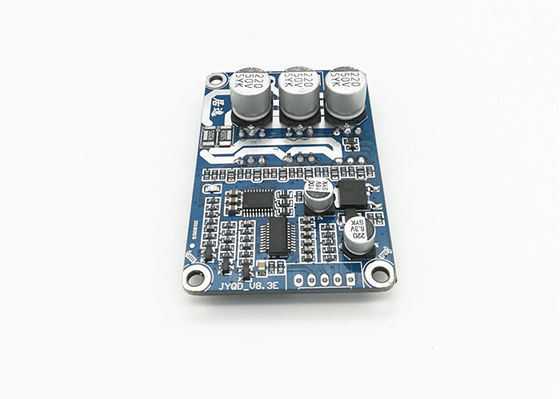

| หมายเลขรุ่น | JYQD-V8.3E |
| อุณหภูมิในการทำงาน | -20—85 ℃ |
| แรงดันไฟฟ้าที่ใช้งาน | 12V |
| กระแสสูงสุด | 15 ก |
| ·การควบคุมความเร็ว PWM | ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100% |
| การป้องกัน OV / LV | ใช่ |
| เพิ่มฮีทซิงค์ | ＞ 100 วัตต์ |
| 5V | มอเตอร์ BLDC แรงดันเอาต์พุตภายในของบอร์ดไดรเวอร์ |
| ม | พอร์ตเอาต์พุตสัญญาณพัลส์ความเร็วมอเตอร์, สัญญาณพัลส์ 5V |
| Z / F | พอร์ตควบคุมทิศทางการหมุนเชื่อมต่อระดับสูง“ 5V” หรือไม่มีการเชื่อมต่อคือทิศทางไปข้างหน้าเชื่อมต่อ 0 V ระดับต่ำหรือเชื่อมต่อกับ GND เป็นทิศทางย้อนกลับ |
| VR | พอร์ตควบคุมความเร็วการควบคุมความเร็วเชิงเส้นของแรงดันไฟฟ้าแบบอะนาล็อก 0.1v -5V, ความต้านทานอินพุตคือ 20K Ohm, เชื่อมต่อกับ GND เมื่ออินพุต PWM ควบคุมความเร็ว, ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100% |
| GND | ใช้สำหรับการควบคุมภายในของบอร์ดขับเคลื่อน |
| MA | มอเตอร์เฟส A |
| ลบ | มอเตอร์เฟส B |
| พิธีกร | มอเตอร์เฟส C |
| GND | กระแสตรง- |
| VCC | DC + |
| 1. ตรวจสอบว่าพารามิเตอร์แรงดันไฟฟ้าและกำลังของมอเตอร์ไม่เกินช่วงของแผงควบคุมมอเตอร์ BLDC ตามที่ระบุ |
|
2. บอร์ดไดรเวอร์มอเตอร์ BLDC นี้ใช้สำหรับมอเตอร์เซนเซอร์ไร้แปรงถ่าน 3 เฟส แต่ไม่เหมาะกับมอเตอร์เซนเซอร์ไร้แปรงถ่าน 3 เฟสโดยตรงหากผลการขับขี่ไม่ดี (เช่นการสตาร์ทกระวนกระวายใจการถอยหลังกระแสไฟฟ้าทำงานของมอเตอร์มีขนาดใหญ่เกินไปความเร็วไม่คงที่ประสิทธิภาพต่ำและไม่สามารถเริ่มการทำงานด้วยโหลดได้) ลูกค้าสามารถปรับ ความต้านทานและความจุของแผงควบคุมตามสถานการณ์จริงเพื่อให้ได้ผลการขับขี่ที่ดีที่สุด (ดูเอกสารแนบสำหรับวิธีการปรับแต่ง)
|
|
3. JYQD-V8.3E บอร์ดควบคุมมอเตอร์ BLDC แบบไม่มีเซ็นเซอร์เป็นบอร์ดเปลือยที่ไม่มีตัวเรือนและฮีทซิงค์หากกำลังของมอเตอร์ต่ำกว่า 60W ก็ไม่จำเป็นต้องเพิ่มฮีทซิงค์เพียงแค่ต้องให้แน่ใจว่ามีการระบายอากาศตามปกติและฉนวนกันความร้อนที่ดีหากกำลังของมอเตอร์มากกว่า 60W จะต้องเพิ่มฮีทซิงค์ดังแผนภาพด้านล่าง
|
