รายละเอียดสินค้า:
|
| แรงดันไฟฟ้าที่ใช้งาน: | 12VDC | ทำงานปัจจุบัน: | ＜15A |
|---|---|---|---|
| การควบคุมความเร็ว PWM: | ใช่ | สัญญาณพัลส์ความเร็ว: | ใช่ |
| ใบสมัคร: | พัดลมระบายความร้อน BLDC | รูปร่าง: | สี่เหลี่ยมผืนผ้า |
| แสงสูง: | ไดรเวอร์มอเตอร์ bldc ไดรเวอร์มอเตอร์ไร้แปรงถ่าน,brushless motor driver |
||
| MA ---- มอเตอร์เฟส A |
| MB ---- มอเตอร์เฟส B |
| MC ---- มอเตอร์เฟส C |
| GND ---- DC- |
| VCC ---- DC + |
| ฮา --- โถงก |
| Hb --- ห้องโถง b |
| Hc --- ฮอลค |
| GND - GND |
| 5V - เอาต์พุต 5V |
| แนวทางการสมัคร | |
| 1. | ตรวจสอบว่าพารามิเตอร์แรงดันไฟฟ้าและกำลังของมอเตอร์ไม่เกินช่วงที่กำหนด |
| 2. | ใช้ได้กับมอเตอร์ dc แบบไม่มีแปรงในห้องโถงที่มี Hall ที่ 120 °ไม่ใช่ลำดับสายฮอลล์ของผู้ผลิตทุกรายที่สอดคล้องกันคุณสามารถปรับลำดับสายฮอลล์หรือลำดับเส้นสามเฟสของมอเตอร์ตามสถานการณ์จริงเพื่อให้ได้ผลการขับขี่ที่ดีที่สุด |

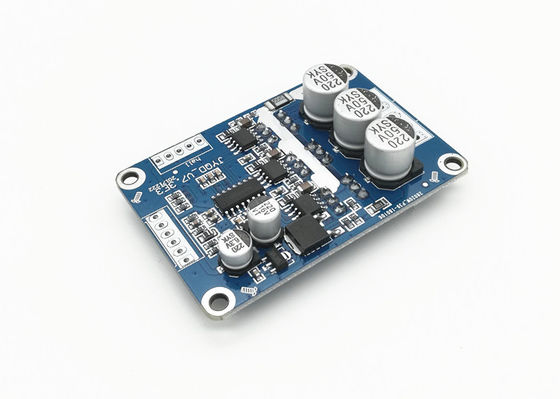

| 3. | JYQD-V7.5E เป็นบอร์ดไดรเวอร์ที่ไม่มีตัวเรือนและฮีทซิงค์สามารถขับเคลื่อนมอเตอร์ที่ต่ำกว่า 100 วัตต์ได้โดยไม่ต้องใช้ฮีทซิงค์ แต่ต้องการการระบายอากาศตามปกติ |
| 4. | ห้ามมิให้พอร์ตเอาต์พุต 5V บนบอร์ดไดรฟ์เชื่อมต่ออุปกรณ์จ่ายไฟภายนอกใช้ได้เฉพาะกับโพเทนชิออมิเตอร์ภายนอกหรือสวิตช์สำหรับการปรับความเร็วการเปลี่ยนและการเปิดใช้งาน |
