| ขั้นต่ำ: | 1 ชุด |
| ราคา: | negotiable |
| การบรรจุแบบมาตรฐาน: | PE ถุง + กล่อง |
| ระยะเวลาการจัดส่ง: | 5-10 วัน |
| วิธีการจ่ายเงิน: | T / T, L / C, Paypal |
| ความสามารถในการจัดหา: | 1000sets / วัน |
| 5V----- แรงดันขาออกภายในของบอร์ดไดรเวอร์ |
| ม---- พอร์ตเอาต์พุตสัญญาณพัลส์ความเร็วมอเตอร์, สัญญาณพัลส์ 5V |
| Z / F---- พอร์ตควบคุมทิศทางการหมุนเชื่อมต่อระดับสูง“ 5V” หรือไม่มีการเชื่อมต่อคือทิศทางไปข้างหน้าเชื่อมต่อ 0 V ระดับต่ำหรือเชื่อมต่อกับ GND เป็นทิศทางย้อนกลับ |
| VR---- พอร์ตควบคุมความเร็วการควบคุมความเร็วเชิงเส้นของแรงดันไฟฟ้าแบบอะนาล็อก 0.1v -5V, ความต้านทานอินพุตคือ 20K Ohm, เชื่อมต่อกับ GND เมื่ออินพุต PWM ควบคุมความเร็ว, ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100% |
| GND- ใช้สำหรับการควบคุมภายในของบอร์ดไดรฟ์ |
| MA---- มอเตอร์เฟส A |
| ลบ---- มอเตอร์เฟส B |
| พิธีกร---- มอเตอร์เฟสค |
| GND----กระแสตรง- |
| VCC---- DC + |
| หมายเหตุการใช้งาน: |
| 1. ตรวจสอบว่าพารามิเตอร์แรงดันและกำลังของมอเตอร์ไม่เกินช่วงของแผงควบคุมตามที่ระบุ |
|
2. บอร์ดไดรเวอร์นี้ใช้สำหรับมอเตอร์เซนเซอร์ไร้แปรงถ่าน 3 เฟส แต่ไม่เหมาะกับมอเตอร์ไร้เซนเซอร์แบบ 3 เฟสทั้งหมดโดยตรงหากผลการขับขี่ไม่ดี (เช่นการสตาร์ทกระวนกระวายใจการถอยหลังกระแสไฟฟ้าทำงานของมอเตอร์มีขนาดใหญ่เกินไปความเร็วไม่คงที่ประสิทธิภาพต่ำและไม่สามารถเริ่มการทำงานด้วยโหลดได้) ลูกค้าสามารถปรับ ความต้านทานและความจุของแผงควบคุมตามสถานการณ์จริงเพื่อให้ได้ผลการขับขี่ที่ดีที่สุด (ดูเอกสารแนบสำหรับวิธีการปรับแต่ง)
|

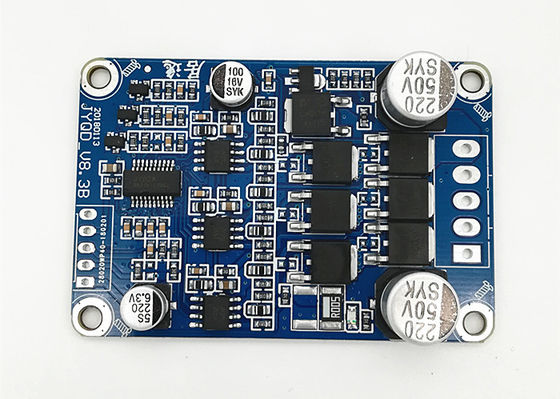

| 3. บอร์ด JYQD_V8.3Bdriver เป็นบอร์ดเปล่าไม่มีตัวเรือนและฮีทซิงค์หากกำลังของมอเตอร์ต่ำกว่า 60W ก็ไม่จำเป็นต้องเพิ่มฮีทซิงค์เพียงแค่ต้องให้แน่ใจว่ามีการระบายอากาศตามปกติและฉนวนกันความร้อนที่ดีหากกำลังของมอเตอร์มากกว่า 60W จะต้องเพิ่มฮีทซิงค์ดังแผนภาพด้านล่าง |
|
4. โปรดทราบว่าบอร์ดไดรเวอร์ JYQD_V8.3B ไม่มีการป้องกันการเชื่อมต่อแบบย้อนกลับมันจะทำให้บอร์ดไดรเวอร์เสียหายอย่างถาวรหากการเชื่อมต่อขั้วย้อนกลับ
|
|
5. พอร์ตเอาต์พุต 5V บนบอร์ดไดรเวอร์ห้ามไม่ให้เชื่อมต่ออุปกรณ์ภายนอกใช้ได้กับโพเทนชิออมิเตอร์ภายนอกและสวิตช์ของบอร์ดเพื่อควบคุมความเร็วและการถอยหลังเท่านั้น
|
| 6. ขั้ว“ M” บนแผงควบคุม JYQD_V8.3B คือสัญญาณพัลส์เอาท์พุตความเร็วมอเตอร์ (เอาต์พุตแบบพุช - ดึง) และกระแสเอาต์พุตสูงสุดน้อยกว่า 5mA |
