Arduino 24V Brushless DC Motor Driver Hall Effect การควบคุมความเร็ว PWM ประสิทธิภาพสูง

ขั้นต่ำ:	1 ชุด
ราคา:	negotiable
การบรรจุแบบมาตรฐาน:	PE ถุง + กล่อง
ระยะเวลาการจัดส่ง:	5-10 วัน
วิธีการจ่ายเงิน:	T / T, L / C, Paypal
ความสามารถในการจัดหา:	1000sets / วัน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด

ประเทศจีน

ชื่อแบรนด์

หมายเลขรุ่น

JYQD-V7.3E2

แรงดันไฟฟ้าที่ใช้งาน:

24VDC

ทำงานปัจจุบัน:

การควบคุมความเร็ว PWM:

การควบคุมความเร็วแรงดันไฟฟ้าแบบอะนาล็อก:

สัญญาณพัลส์ความเร็ว:

ใบสมัคร:

มอเตอร์ dc แบบไม่มีแปรงในห้องโถง

เน้น:

ไดรเวอร์มอเตอร์ bldc

ตัวขับมอเตอร์ 3 เฟส

คําอธิบายสินค้า

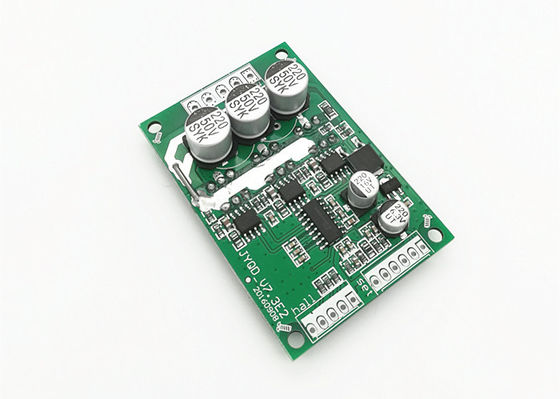

24VDC กำลังไฟสูงสุด 500W Arduino ควบคุม JYQD-V7.3E2 Hall effect บอร์ดขับมอเตอร์ BLDC

รุ่น:JYQD-V7.3E2

แรงดันไฟฟ้าในการทำงาน (V):24VDC

กระแสสูงสุด (A):15 ก

กฎแรงดันไฟฟ้าแบบอนาล็อก (V):0-5V

เอาต์พุตสัญญาณพัลส์ความเร็ว:ใช่

แนวทางการสมัคร

1. โปรดตรวจสอบว่าพารามิเตอร์แรงดันไฟฟ้าและกำลังของมอเตอร์ไม่เกินช่วงที่กำหนด

2. ไดรเวอร์มอเตอร์ BLDC นี้ใช้ได้กับมอเตอร์ dc แบบไม่มีแปรงแบบฮอลล์ที่มี Hall ที่ 120 °ไม่ใช่ลำดับสายฮอลล์ของผู้ผลิตทั้งหมดที่สอดคล้องกันคุณสามารถปรับลำดับสายฮอลล์หรือลำดับสายมอเตอร์สามเฟสตามสถานการณ์จริง บรรลุผลการขับขี่ที่ดีที่สุด

3. JYQD-V7.3E2 เป็นบอร์ดไดรเวอร์ที่ไม่มีตัวเรือนและฮีทซิงค์สามารถขับมอเตอร์ BLDC ที่ต่ำกว่า 100 วัตต์ได้โดยไม่ต้องใช้ฮีทซิงค์ แต่ต้องการการระบายอากาศตามปกติโปรดเพิ่มฮีทซิงค์หากกำลังไฟมากกว่า 100W

4. โปรดสังเกตฉนวนระหว่าง MOSFET ไดรเวอร์มอเตอร์ BLDC กับฮีทซิงค์หรือแผ่นติดตั้ง

แผนภาพการเดินสายไฟ

1. พอร์ตควบคุม

5V - แรงดันไฟฟ้าขาออกภายในของบอร์ดควบคุมโพเทนชิออมิเตอร์ภายนอกหรือสวิตช์สำหรับปรับความเร็วและการย้อนกลับ

Z / F - การหมุนพอร์ตควบคุมทิศทางเชื่อมต่อระดับสูง“ 5V” หรือไม่มีการเชื่อมต่อคือทิศทางไปข้างหน้าเชื่อมต่อ 0 V ระดับต่ำหรือเชื่อมต่อกับ GND เป็นทิศทางย้อนกลับ

VR - พอร์ตควบคุมความเร็วการควบคุมความเร็วเชิงเส้นของแรงดันไฟฟ้าแบบอะนาล็อก 0.1v -5V, ความต้านทานอินพุตคือ 20K Ohm, เชื่อมต่อกับ GND เมื่ออินพุต PWM ควบคุมความเร็ว, ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100%

EL— เปิดใช้งานการควบคุมพอร์ตเชื่อมต่อ 5V หรือไม่มีการเชื่อมต่อเพื่ออนุญาตการทำงานเชื่อมต่อ GND เพื่อห้ามการทำงาน

สัญญาณ - เอาต์พุตสัญญาณพัลส์ความเร็ว

GND - ใช้สำหรับการควบคุมภายในของบอร์ดควบคุม

2. พอร์ตพลังงาน

MA ---- BLDC มอเตอร์เฟส A

MB ---- BLDC มอเตอร์เฟส B

MC ---- BLDC มอเตอร์เฟส C

P- ---- ไฟ DC-

P + ---- ไฟ DC +

3: พอร์ตเซ็นเซอร์ Hall

ฮา --- โถงก

Hb --- ห้องโถง b

Hc --- ฮอลค

GND - GND

5V - เอาต์พุต 5V

การวาดภาพมิติ

ดาวน์โหลด JYQD-V7.3E2 คู่มือผู้ใช้

JYQD-V7.3E2-English.pdf
