| ขั้นต่ำ: | 1 ชุด |
| ราคา: | ต่อรองได้ |
| การบรรจุแบบมาตรฐาน: | PE ถุง + กล่อง |
| ระยะเวลาการจัดส่ง: | 5-10 วัน |
| วิธีการจ่ายเงิน: | T / T, L / C, Paypal |
| ความสามารถในการจัดหา: | 1000sets / วัน |

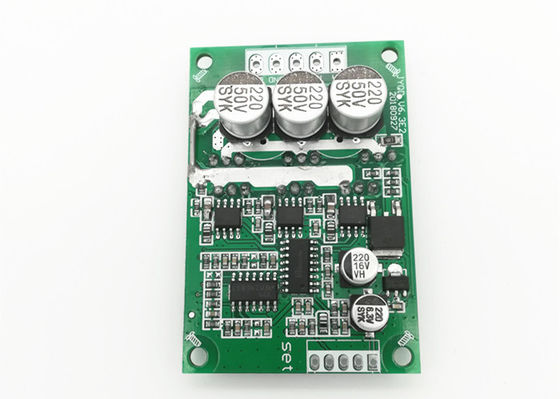

| หมายเลขรุ่น | JYQD-V6.3E2 |
| อุณหภูมิในการทำงาน | -20—85 ℃ |
| แรงดันไฟฟ้าที่ใช้งาน | 24 โวลต์ |
| ต่อการทำงานในปัจจุบัน | 15 ก |
| · การควบคุมความเร็ว PWM | ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100% |
| การควบคุมความเร็วแรงดันไฟฟ้าแบบอะนาล็อก | 0-5V |
| การป้องกัน OV / LV | รวม |
| เอาต์พุตสัญญาณพัลส์ความเร็ว | รวม |
| หมายเหตุการใช้งาน: |
| 1. ตรวจสอบว่าพารามิเตอร์แรงดันและกำลังของมอเตอร์ไม่เกินช่วงของแผงควบคุมตามที่ระบุ |
| 2. บอร์ดไดรเวอร์นี้ใช้สำหรับมอเตอร์เซนเซอร์ไร้แปรงถ่าน 3 เฟส แต่ไม่เหมาะกับมอเตอร์ไร้เซนเซอร์แบบ 3 เฟสทั้งหมดโดยตรงหากผลการขับขี่ไม่ดี (เช่นการสตาร์ทกระวนกระวายใจการถอยหลังกระแสไฟฟ้าทำงานของมอเตอร์มีขนาดใหญ่เกินไปความเร็วไม่คงที่ประสิทธิภาพต่ำและไม่สามารถเริ่มการทำงานด้วยโหลดได้) ลูกค้าสามารถปรับ ความต้านทานและความจุของแผงควบคุมตามสถานการณ์จริงเพื่อให้ได้ผลการขับขี่ที่ดีที่สุด (ดูเอกสารแนบสำหรับวิธีการปรับแต่ง) |
| 3. บอร์ดไดรเวอร์ JYQD-V6.3E2 เป็นบอร์ดเปลือยไม่มีตัวเครื่องและฮีทซิงค์หากกำลังของมอเตอร์ต่ำกว่า 60W ก็ไม่จำเป็นต้องเพิ่มฮีทซิงค์เพียงแค่ต้องให้แน่ใจว่ามีการระบายอากาศตามปกติและฉนวนกันความร้อนที่ดีหากกำลังของมอเตอร์มากกว่า 100W จะต้องเพิ่มฮีทซิงค์ดังแผนภาพด้านล่าง |
|
4. เทอร์มินัล“ Signal” บนบอร์ดไดรเวอร์ JYQD-V6.3E2 คือสัญญาณพัลส์เอาท์พุตความเร็วมอเตอร์ (เอาต์พุตแบบพุช - พูล) และกระแสเอาต์พุตสูงสุดน้อยกว่า 5mA
|
