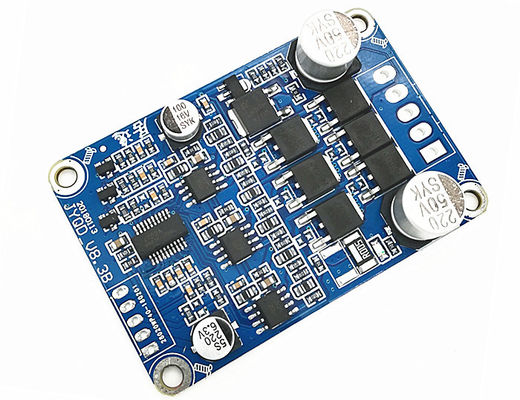

บอร์ดขับมอเตอร์ไร้เซ็นเซอร์ไร้แปรงถ่าน 24VDC 3 เฟส

ขั้นต่ำ:	1 ชุด
ราคา:	ต่อรองได้
การบรรจุแบบมาตรฐาน:	PE ถุง + กล่อง
ระยะเวลาการจัดส่ง:	5-10 วัน
วิธีการจ่ายเงิน:	T / T, L / C, Paypal
ความสามารถในการจัดหา:	1000sets / วัน

ข้อมูลรายละเอียด

คําอธิบายสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด

ประเทศจีน

ชื่อแบรนด์

หมายเลขรุ่น

JYQD-V8.3B-24V

แรงดันไฟฟ้าที่ใช้งาน:

24V DC

ขับมอเตอร์:

ใบสมัคร:

มอเตอร์ BLDC ไร้เซ็นเซอร์

การควบคุมความเร็วแรงดันไฟฟ้าแบบอะนาล็อก:

สีน้ำเงิน

อุณหภูมิในการทำงาน:

-20 - 85 ℃

เน้น:

บอร์ดควบคุมมอเตอร์ไร้เซ็นเซอร์

บอร์ดควบคุมมอเตอร์ 24VDC

บอร์ดควบคุมมอเตอร์แบบไม่มีแปรง 3 เฟส

คําอธิบายสินค้า

PWM 100 ถึง 20KHZ 24VDc 3 เฟส Brushless Sensorless Motor Driver Controller Circuit Board สำหรับโบลเวอร์ไมโครเนล

ภาพรวม

รายละเอียดโดยย่อ

สถานที่กำเนิด:: มณฑลเจียงซู ประเทศจีน

ชื่อแบรนด์:: จูอี้

หมายเลขรุ่น:: JYQD-V8.3B

บรรจุภัณฑ์และการจัดส่ง

หน่วยขาย:: รายการเดียว

ขนาดบรรจุภัณฑ์เดียว:: 10X8X5 ซม.

น้ำหนักรวมเดียว:: 0.080 กก.

เวลานำ:

ปริมาณ (ชิ้น)	1 - 1,000	>1,000
โดยประมาณเวลา (วัน)	15	อยู่ระหว่างการเจรจา

รายละเอียดสินค้า

JYQD-V8.3B เป็นบอร์ดควบคุมมอเตอร์ BLDC ขนาดกะทัดรัดมากพร้อมฟังก์ชันมาตรฐานที่จำเป็น ราคาที่เหมาะสมและประสิทธิภาพที่เชื่อถือได้สามารถแข่งขันได้สำหรับการใช้งานในภาคอุตสาหกรรมและเชิงพาณิชย์
ใช้กันอย่างแพร่หลายโดยลูกค้าทั่วโลกเกือบ 8 ปี,its การออกแบบที่โตเต็มที่และมั่นคงนั้นมีความสามารถสำหรับการใช้งานหลายอย่าง

รุ่น NO.	JYQD-V8.3B
อุณหภูมิในการทำงาน	-20—85℃
แรงดันไฟเข้า	12-36VDC
MAX ทำงานปัจจุบัน	7A
การควบคุมความเร็ว PWM	ความถี่ PWM : 1K-10KHz, รอบการทำงาน 0-100%
การควบคุมความเร็วแรงดันอนาล็อก	0-5V

แนวทางการสมัคร

1: ตรวจสอบให้แน่ใจว่าพารามิเตอร์แรงดันไฟฟ้าและกำลังของมอเตอร์ไม่เกินช่วงที่กำหนด
2:บอร์ดไดรเวอร์นี้ใช้สำหรับมอเตอร์ไร้เซ็นเซอร์ไร้แปรงถ่าน 3 เฟส แต่ไม่เหมาะกับมอเตอร์ไร้เซ็นเซอร์ไร้แปรงถ่าน 3 เฟสทั้งหมดโดยตรงหากผลการขับขี่ไม่ดี (เช่น สตาร์ทกระตุก ถอยหลัง กระแสไฟทำงานของมอเตอร์โนโหลดใหญ่เกินไป ความเร็วไม่คงที่ ประสิทธิภาพต่ำ และสตาร์ทโหลดไม่ได้) ลูกค้าสามารถปรับ ความต้านทานและความจุของบอร์ดควบคุมตามสถานการณ์จริงเพื่อให้ได้เอฟเฟกต์การขับขี่ที่ดีที่สุด (ติดต่อเราเพื่อขอคำแนะนำ)

JYQD-V8.3B เป็นบอร์ดไดรเวอร์ที่ไม่มีตัวเรือนและฮีทซิงค์ สามารถขับเคลื่อนมอเตอร์ BLDC ที่ระดับต่ำกว่า 100W โดยไม่ต้องใช้ฮีทซิงค์ แต่ต้องการการระบายอากาศตามปกติ

พิน "5V" บนบอร์ดควบคุมไม่ได้รับอนุญาตให้เชื่อมต่อกับอุปกรณ์ไฟฟ้าภายนอก เหมาะสำหรับโพเทนชิออมิเตอร์ภายนอกหรือสวิตช์สำหรับการปรับความเร็ว การย้อนกลับ และการทำงานแบบสวิทชิ่งแบบเดี่ยว
โปรดทราบว่าบอร์ดควบคุม JYQD-V8.3B ไม่มีการป้องกันการเชื่อมต่อแบบย้อนกลับ มันจะทำให้บอร์ดควบคุมเสียหายอย่างถาวรหากการเชื่อมต่อขั้วกลับด้าน


คำอธิบายของสายไฟ

1. คอนโทรพอร์ตเฒ่า
5V — แรงดันไฟขาออกภายในของบอร์ดไดรเวอร์ สำหรับโพเทนชิออมิเตอร์ภายนอกหรือสวิตช์สำหรับการปรับความเร็วและการย้อนกลับ
Z/F —พอร์ตควบคุมทิศทางการหมุนเชื่อมต่อระดับสูง "5V" คือทิศทางไปข้างหน้า, การเชื่อมต่อกับ GND เป็นทิศทางย้อนกลับ
VR—พอร์ตควบคุมความเร็วการควบคุมความเร็วเชิงเส้นของแรงดันไฟฟ้าแบบแอนะล็อก 0.1V -5V ความต้านทานอินพุตคือ 20K Ohm เชื่อมต่อกับGND เมื่ออินพุตควบคุมความเร็ว PWM, ความถี่ PWM: 1K-10KHz;รอบการทำงาน 0-100%
เอ็ม—เอาต์พุตสัญญาณพัลส์ความเร็ว
GND—ใช้สำหรับการควบคุมภายในของบอร์ดควบคุม

2. พอร์ตจ่ายไฟ
MA ----มอเตอร์เฟสA
MB ---- มอเตอร์เฟสB
MC---- มอเตอร์เฟส C

GND----กระแสตรง-
VCC----DC +

3: ข้อสังเกต
1.ใช้สายไฟที่มีฉนวนป้องกันหากแผงไดรเวอร์มีระยะห่างจากมอเตอร์มากกว่า 50 ซม. มิฉะนั้น อาจนำไปสู่การขับขี่ผิดปกติส่งผลต่อการใช้งานปกติ
2. ระยะพอร์ตควบคุม: 2.54 มม. ระยะพอร์ตไฟ: 3.96 mm
3. ให้ความสนใจกับฉนวนระหว่าง MOSFET ไดรเวอร์กับฮีทซิงค์หรือแผ่นติดตั้ง


ขนาดโดยรวม

ขนาดกระดาน ปรับแต่งได้ตามความต้องการของคุณ

โปรดติดต่อเราหากต้องการความช่วยเหลือด้านเทคนิค
มีบริการ OEM, ODM!
