1: คอนโทรลเลอร์นี้สามารถขับเคลื่อนมอเตอร์สองตัวในเวลาเดียวกันสามารถควบคุมแบบเดี่ยวหรือแบบคู่
2: มีฟังก์ชั่นเบรกกำลังปฏิกิริยา, วงจรป้องกันการชาร์จเบรกย้อนกลับ, สามารถควบคุม MCU,
3: ทีพอร์ต "5V" บนบอร์ดสามารถให้กระแสไฟฟ้า 300mA ไปยัง MCU ภายนอกได้
|
รายละเอียดสินค้า:
|
| แรงดันไฟฟ้าที่ใช้งาน: | 12-36Vdc | พลังขับเคลื่อน: | 500W / มอเตอร์ |
|---|---|---|---|
| การควบคุมความเร็ว PWM: | รอบการทำงาน 0-100% | สัญญาณพัลส์ความเร็ว: | ใช่ |
| สี: | เขียว | อุณหภูมิในการทำงาน: | -20 - 85 ℃ |
| แสงสูง: | บอร์ดขับมอเตอร์ BLDC 3 เฟส,บอร์ดไดรเวอร์มอเตอร์ BLDC 15A,สเก็ตบอร์ดไฟฟ้า BLDC Driver Board |
||

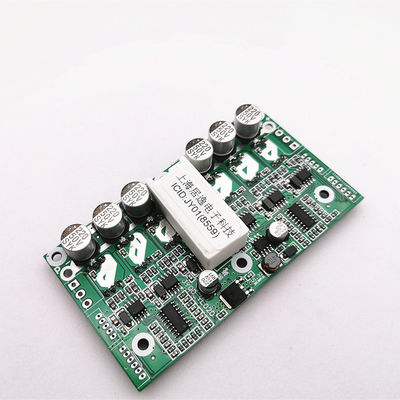

JYQD-YL02D เป็นบอร์ดไดรเวอร์มอเตอร์ BLDC ขนาดกะทัดรัดมากพร้อมฟังก์ชั่นมาตรฐานที่จำเป็นราคาที่ดีและประสิทธิภาพที่เชื่อถือได้สามารถแข่งขันได้สำหรับการใช้งานในอุตสาหกรรมและเชิงพาณิชย์
1: คอนโทรลเลอร์นี้สามารถขับเคลื่อนมอเตอร์สองตัวในเวลาเดียวกันสามารถควบคุมแบบเดี่ยวหรือแบบคู่
4: เจYQD-YL02D เป็นบอร์ดไดรเวอร์ที่ไม่มีตัวเรือนและฮีทซิงค์สามารถขับเคลื่อนมอเตอร์ BLDC ที่ต่ำกว่า 100W ได้โดยไม่ต้องใช้ฮีทซิงค์ แต่ต้องการการระบายอากาศตามปกติ
1. ตรงกันข้ามพอร์ต ol
GND:สำหรับสัญญาณควบคุมเท่านั้น VR:การควบคุมความเร็ว (การควบคุมความเร็วเชิงเส้น 0-2.5V หรือ 0-5V) ความถี่ PWM: 1K-5KHz ZF:การควบคุมไปข้างหน้าและข้างหลัง (ระดับสูง 5V หรือระดับต่ำ 0V หากคุณใช้ 3.3V MCU คุณต้องปรับเป็น 5V) M:เอาต์พุตสัญญาณพัลส์ความเร็ว EL:ฟังก์ชั่นเบรค, เบรคเชิงเส้น 0-2.5V หรือ 0-5V 5V:แหล่งจ่ายไฟ 5V สำหรับอุปกรณ์ควบคุมภายนอก (≤300mA)
โปรดติดต่อเราหากคุณต้องการการสนับสนุนทางเทคนิค
