Bextreme Shell 700W BLDC Driver ไม่มีเซนเซอร์ พร้อม PWM การควบคุมความเร็ว สําหรับไฟฟ้าแฟน ปั๊มน้ําและบลูเวอร์...

ขอข้อมูลทางเทคนิคด้วย คลิกที่นี่

ปริมาตรของผลิตภัณฑ์

หมายเหตุการสมัคร

1ยืนยันว่าปริมาตรความแรงกดและพลังงานของมอเตอร์ไม่เกินช่วงของบอร์ดคนขับตามที่กําหนด

2.JYQD-V6.5E บอร์ดผู้ขับรถเป็นบอร์ดเปล่าโดยไม่มีบ้านและ heatsink หากกําลังของมอเตอร์ต่ํากว่า 60W,มันไม่จําเป็นต้องเพิ่ม heatsinkมันเพียงแค่จําเป็นต้องให้แน่ใจว่าอากาศปกติและดีการปิด. ถ้าพลังงานของมอเตอร์มากกว่า 100W, มันต้องเพิ่ม heatsink เหมือนแผนภูมิด้านล่าง

3.พอร์ตออก 5V บนบอร์ดคนขับห้ามเชื่อมอุปกรณ์ภายนอก มันใช้ได้เฉพาะกับพอนติโอเมตรภายนอกและสวิทช์ของบอร์ดเพื่อควบคุมความเร็วและการย้อนหลัง

4.บอร์ดขับรถนี้ใช้สําหรับเครื่องยนต์ 3 ขั้นแบบ brushless sensorless, แต่ไม่เหมาะสําหรับทั้งหมด 3 ขั้น brushless เครื่องยนต์ sensorless โดยตรง หากผลการขับเคลื่อนไม่ดี (เช่นการเริ่มต้น jitter, ย้อนหลัง,ความเร็วไม่มั่นคง, ประสิทธิภาพต่ํา, และไม่สามารถเริ่มต้นด้วยภาระ.) ลูกค้าสามารถปรับความต้านทานและความจุของบอร์ดขับรถตามสถานการณ์จริงเพื่อบรรลุผลการขับรถที่ดีที่สุด

5กรุณาสังเกตว่า JYQD-V6.5E บอร์ดไดรเวอร์ไม่มีการป้องกันการเชื่อมต่อแบบกลับ มันจะทําลายบอร์ดไดรเวอร์อย่างถาวร หากเชื่อมต่อแบบกลับขั้วขั้ว

6หน่วยปลายของสัญญาณบนบอร์ดขับ JYQD-V6.5E คือสัญญาณผลิตแรงผลักของความเร็วของมอเตอร์ (ผลิตผลิตผลัก-ดึง) และกระแสผลิตสูงสุดต่ํากว่า 5mA

รายละเอียดของสายไฟ

1- พานไฟฟ้า

MA----การขับเคลื่อนระยะ A

MB---- โมเตอร์เฟส B

เอ็มซี---- โมเตอร์เฟส C

GND----ดีซี

VCC---- DC +

2. การควบคุมท่าเรือ

5V----- ความดันออกภายในพานไดรเวอร์

สัญญาณ ---- สายออกสัญญาณแรงผลักดันความเร็วของมอเตอร์ สายสัญญาณแรงผลักดัน 5 วอลต์

Z/F---- การหมุนจุดควบคุมทิศทาง การเชื่อมต่อ 5V ระดับสูงหรือไม่มีการเชื่อมต่อคือทิศทางไปข้างหน้า การเชื่อมต่อ 0 V ระดับต่ําหรือเชื่อมต่อกับ GND คือทิศทางกลับ

VR----ปอร์ตควบคุมความเร็ว ความดันแบบแอนาล็อก การกํากับความเร็วเส้น 0.1v -5V ความต้านทานการเข้า 20K Ohm เชื่อมต่อกับ GND เมื่อการกํากับความเร็ว PWM การเข้า ความถี่ PWM:1-20KHZ วงจรทํางาน 0-100%

GNDใช้สําหรับการควบคุมภายในพานขับเคลื่อน

ทอร์คสําหรับการเริ่มต้นการใช้งานการปรับทอมป์, พึงแน่ใจว่าการถอดตัวต่อต้านสําหรับทอมป์คงที่บนบอร์ด ก่อนที่จะใช้งานฟังก์ชันนี้ (ติดต่อเราถ้าคุณต้องการใช้งานฟังก์ชันนี้ก่อนการใช้งาน)

3.ใช้สายที่ป้องกัน หากบอร์ดคนขับอยู่ห่างจากมอเตอร์มากกว่า 50 ซม.

4. ระยะทางของพอร์ตควบคุม: 2.54 มิลลิเมตร ระยะทางของพอร์ตพลังงาน:3.96 มิลลิเมตร

5.ให้ความสนใจกับการปิดระหว่าง MOSFET คนขับและ heatsink หรือแผ่นการติดตั้ง

ขนาดรวม

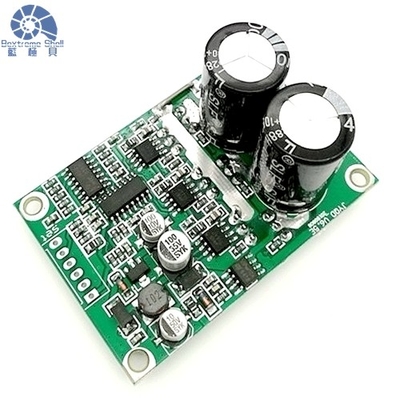

ภาพของคนขับ

,

FAQ

1.Q: ฉันสามารถสั่งตัวอย่างได้หรือไม่?

ใช่ เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ ตัวอย่างผสมผสานเป็นที่ยอมรับ

2- แล้วเวลาในการนํา

มันใช้เวลา 30 วันโดยทั่วไปหลังจากที่คุณชําระเงิน

3คุณให้การสนับสนุนทางเทคโนโลยีหรือไม่
ใช่ บริษัทของเรามีความสามารถ R & D ที่แข็งแกร่ง เราสามารถให้การสนับสนุนเทคโนโลยีถ้าคุณต้องการ

4จะส่งอะไรมาให้เรา?
เราจะส่งสินค้ามาให้ตาม DHL หรือ UPS หรือ FEDEX เป็นต้น

5ฉันรู้ได้อย่างไรว่าสินค้านั้นเหมาะกับฉัน
ฟริสต์, คุณจําเป็นต้องให้ข้อมูลรายละเอียดเพิ่มเติมเกี่ยวกับสินค้า. เราจะแนะนําสินค้าให้คุณตามความต้องการของรายละเอียด. หลังจากที่คุณยืนยัน,เราจะเตรียมตัวอย่างให้คุณ. เรายังจะนําเสนอบางดีล่วงหน้า ตามการใช้งานของสินค้าของคุณ
