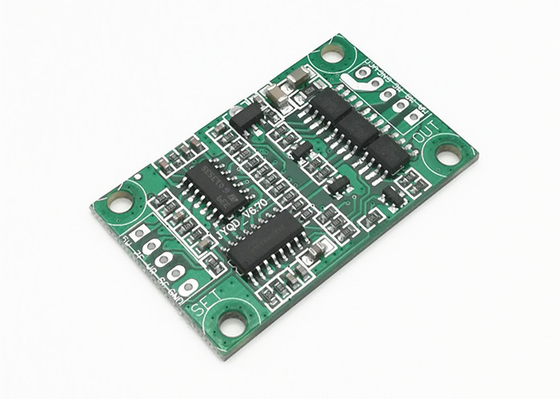

JYQD-V6.7 50W 24V 3A ตัวควบคุมมอเตอร์ไฟฟ้าแบบไม่มีแปรงพร้อมระบบควบคุมความเร็ว

JYQD-V 6 ซีรีส์เป็นบอร์ดไดรเวอร์ที่เหมาะสำหรับมอเตอร์กระแสตรงไร้แปรงถ่านสามเฟส (ไม่มีเซ็นเซอร์ Hall) โครงสร้างสมบูรณ์แต่ใช้งานได้ การทำงานมั่นคง และอายุการใช้งานยาวนานมีฟังก์ชั่นการควบคุมความเร็ว PWM การป้องกันแรงดันไฟฟ้าสูงและต่ำและเอาต์พุตสัญญาณพัลส์ความเร็วใช้กันอย่างแพร่หลายในพัดลม สายคัดแยกอัตโนมัติ เครื่องเป่าลม และปั๊มน้ำอิเล็กทรอนิกส์เราให้บริการที่กำหนดเองและการสนับสนุนทางเทคนิค

JYQD-V6.7 เป็นบอร์ดไดรเวอร์มอเตอร์ BLDC ขนาดกะทัดรัดพร้อมฟังก์ชันมาตรฐานที่จำเป็น ราคาที่น่าพอใจและประสิทธิภาพที่เชื่อถือได้สามารถแข่งขันได้สำหรับงานอุตสาหกรรมและเชิงพาณิชย์ มีการใช้กันอย่างแพร่หลายโดยลูกค้าทั่วโลกเกือบ 8 ปี การออกแบบที่เป็นผู้ใหญ่และมีเสถียรภาพนั้น สามารถประยุกต์ใช้ได้หลายอย่าง

พารามิเตอร์

รูปภาพ

คำอธิบายของสายไฟ

1. พอร์ตจ่ายไฟ

ศศ.ม----มอเตอร์ เฟส ก

MB----มอเตอร์เฟสบี

อสม---- มอเตอร์เฟส C

จีเอ็นดี----กระแสตรง-

วี.ซี.ซี----ดีซี+

2.พอร์ตควบคุม

5V----- แรงดันเอาต์พุตภายในบอร์ดไดรเวอร์

วท---- พอร์ตเอาต์พุตสัญญาณพัลส์ความเร็วมอเตอร์, สัญญาณพัลส์ 5V

ซี/เอฟ---- พอร์ตควบคุมทิศทางการหมุนเชื่อมต่อระดับสูง "5V" หรือไม่มีการเชื่อมต่อเป็นทิศทางไปข้างหน้า เชื่อมต่อระดับต่ำ 0 V หรือเชื่อมต่อกับ GND เป็นทิศทางย้อนกลับ

วีอาร์---- พอร์ตควบคุมความเร็วการควบคุมความเร็วเชิงเส้นแรงดันไฟฟ้าแบบอะนาล็อก 0.1v -5V, เชื่อมต่อกับ GND เมื่อป้อนการควบคุมความเร็ว PWM, ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100%

จีเอ็นดี- ใช้สำหรับการควบคุมภายในของบอร์ดไดรฟ์

3.ใช้สายหุ้มฉนวนหากบอร์ดไดรเวอร์มีระยะห่างจากมอเตอร์มากกว่า 50 ซม. มิฉะนั้นอาจทำให้การขับขี่ผิดปกติส่งผลต่อการใช้งานปกติ

4. ระยะห่างของพอร์ตควบคุม: 2.54 มม., ระยะห่างของพอร์ตพลังงาน: 2.54 มม

5.ให้ความสนใจกับฉนวนระหว่างไดรเวอร์ MOSFET และฮีทซิงค์หรือแผ่นติดตั้ง

บันทึกการสมัคร

1. ยืนยันว่าพารามิเตอร์แรงดันและพลังงานของมอเตอร์ไม่เกินช่วงของบอร์ดไดรเวอร์ตามที่ระบุ

2.บอร์ดไดรเวอร์ JYQD-V6.7 เป็นบอร์ดเปล่าไม่มีตัวเครื่องและฮีทซิงค์หากกำลังของมอเตอร์ต่ำกว่า 36W ก็ไม่จำเป็นต้องเพิ่มฮีทซิงค์ เพียงต้องการให้แน่ใจว่ามีการระบายอากาศตามปกติและฉนวนที่ดี

3.พอร์ตเอาต์พุต 5V บนบอร์ดไดรเวอร์ห้ามเชื่อมต่ออุปกรณ์ภายนอกใช้ได้กับโพเทนชิออมิเตอร์ภายนอกและสวิตช์ของบอร์ดเท่านั้นสำหรับการควบคุมความเร็วและการกลับรายการ

4.บอร์ดไดรเวอร์นี้ใช้สำหรับมอเตอร์ไร้เซนเซอร์แบบไร้แปรงถ่าน 3 เฟสแต่ไม่เหมาะกับมอเตอร์ไร้เซ็นเซอร์ไร้แปรงถ่าน 3 เฟสทั้งหมดโดยตรงหากผลการขับขี่ไม่ดี (เช่น เริ่มกระวนกระวายใจ ย้อนกลับ กระแสทำงานของมอเตอร์ไม่โหลดมากเกินไป ความเร็วไม่เสถียร ประสิทธิภาพต่ำ และไม่สามารถเริ่มการทำงานกับโหลด) ลูกค้าสามารถปรับ ความต้านทานและความจุของบอร์ดไดรเวอร์ตามสถานการณ์จริงเพื่อให้ได้ผลการขับขี่ที่ดีที่สุด (ดูวิธีการปรับแต่งในไฟล์แนบ)

5.โปรดทราบว่าบอร์ดไดรเวอร์ JYQD-V6.7 ไม่มีการป้องกันการเชื่อมต่อย้อนกลับ ซึ่งจะทำให้บอร์ดไดรเวอร์เสียหายอย่างถาวรหากการเชื่อมต่อกลับขั้ว

6. เทอร์มินอล “SC” บนบอร์ดไดรเวอร์ JYQD-V6.7 คือสัญญาณเอาต์พุตพัลส์ความเร็วมอเตอร์ (เอาต์พุตแบบพุช-พูล) และกระแสเอาต์พุตสูงสุดน้อยกว่า 5mA

ขนาดโดยรวม
